某种磁性物料吸取机构及视觉检测设备
大学仕 2021-09-13 09:24
点赞 1184浏览

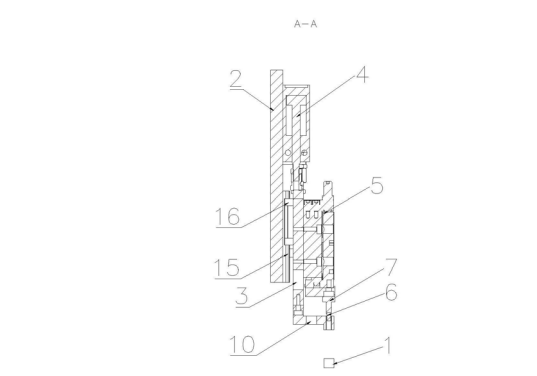

        本实用新型公开了种磁性物料吸取机构及视觉检测设备,包括底板、安装板、升降装置、分离装置、吸附装置、挡板,所述升降装置设置在底板上,升降装置下端与安装板连接,控制安装板可上下运动;所述分离装置设置在安装板上,分离装置下端与吸附装置相连接,控制吸附装置可上下运动;所述挡板固定设置在安装板底面上,所述挡板与磁性物料接触端面开有贯穿的通孔,所述吸附装置下行穿过挡板通孔吸附磁性物料;所述吸附装置上行退回到挡板通孔上方,所述挡板隔离磁性物料。本实用新型一种磁性物料吸取机构及视觉检测设备,使磁芯在上料时容易吸附固定,下料时易于分离,从而避免损坏磁芯或空料情况,提高上料或下料的效率。


        1.种磁性物料吸取机构,其特征在于:包括底板、安装板、升降装置、分离装置、吸附装置、挡板, 所述升降装置设置在底板上,升降装置下端与安装板连接,控制安装板可上下运动; 所述分离装置设置在安装板上,分离装置下端与吸附装置相连接,控制吸附装置可上下运动; 所述挡板固定设置在安装板底面上,所述挡板与磁性物料接触端面开有贯穿的通孔,所述吸附装置下行,穿过挡板通孔吸附磁性物料;所述吸附装置上行,退回到挡板通孔上方,所述挡板隔离磁性物料。

        2.根据权利要求1所述的磁性物料吸取机构,其特征在于:所述吸附装置包括磁条、磁条安装板、连接板,所述磁条设置在磁条安装板上,所述磁条安装板通过所述连接板与分离装置下端相连接,所述挡板开设有供磁条穿过的条状通孔。


        3.根据权利要求2所述的磁性物料吸取机构,其特征在于:所述底板纵向安装有导轨,所述安装板上固定有滑槽,所述安装板通过滑槽沿导轨上下运动。

        4.根据权利要求2所述的磁性物料吸取机构,其特征在于:所述磁条安装板为T型。

        5.根据权利要求2所述的磁性物料吸取机构,其特征在于:所述升降装置和所述分离装置皆为气缸。

        6.根据权利要求5所述的磁性物料吸取机构,其特征在于:所述底板上设置有第一缓冲器,位于安装板上方的底板上,缓冲安装板上行。


        7.根据权利要求5所述的磁性物料吸取机构,其特征在于:所述安装板上边设置有第二缓冲器,底板上设置有止挡件,第二缓冲器和止挡件相互配合,缓冲安装板下行。

        8.根据权利要求5所述的磁性物料吸取机构,其特征在于:所述安装板上设置有第三缓冲器,位于吸附装置上方的安装板上,缓冲吸附装置上行。


        9.根据权利要求1所述的磁性物料吸取机构,其特征在于:所述挡板为塑料制成。

        10.某种视觉检测设备,其特征在于:包含权利要求1~9任意一项所述的磁性物料吸取机构。
