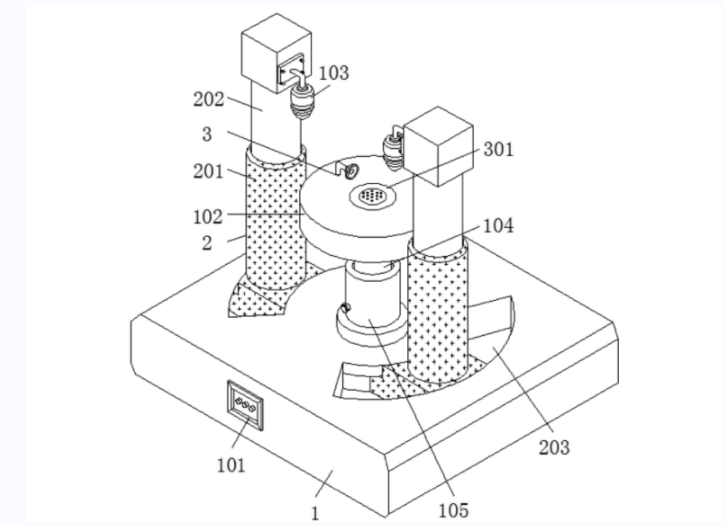

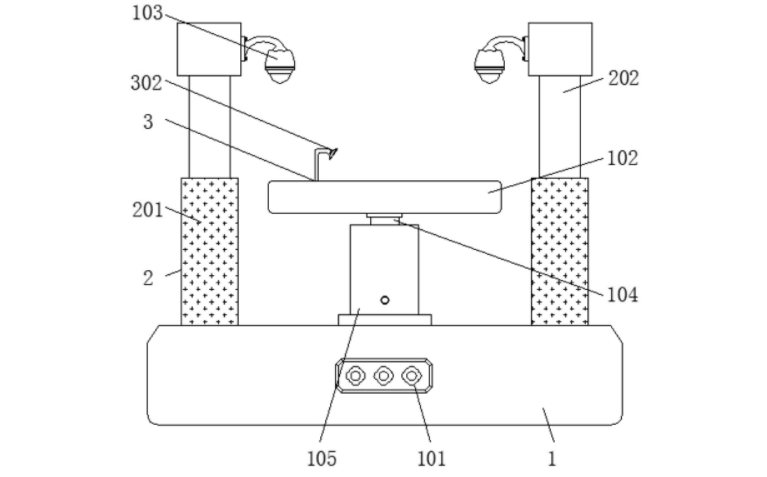

本发明涉及半导体模块技术领域，具体为用于半导体模块封装的视觉检测设备，包括底座，所述底座表面的两侧皆设置有摄像头，所述底座一侧的表面固定有控制排键，所述底座表面的中心位置固定有固定筒，且固定筒的表面铰接有铰接柱，所述固定筒的上方是操作台，且操作台底部的中心位置处与铰接柱的表面固定连接，所述底座的表面设置有调节机构，所述操作台的表面设置有固定机构，所述固定筒的内部设置有自锁机构。本发明不仅提高了视觉检测设备使用时的便利程度，提高了视觉检测设备使用时的实用性，而且避免了视觉检测设备使用时发生半导体模块的移动现象。

        1.用于半导体模块封装的视觉检测设备，包括底座，其特征在于:所述底座表面的两侧皆设置有摄像头,所述底座一侧的表面固定有控制排键,所述底座表面的中心位置固定有固定简,且固定筒的表面铰接有铰接柱,所述固定筒的上方是操作台,且操作台底部的中心位置处与铰接柱的表面固定连接,所述底座的表面设置有调节机构,所述操作台的表面设置有固定机构,所述固定简的内部设置有自锁机构。

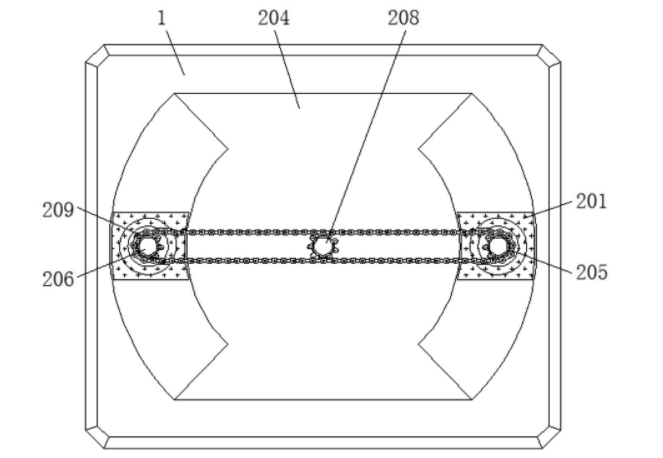

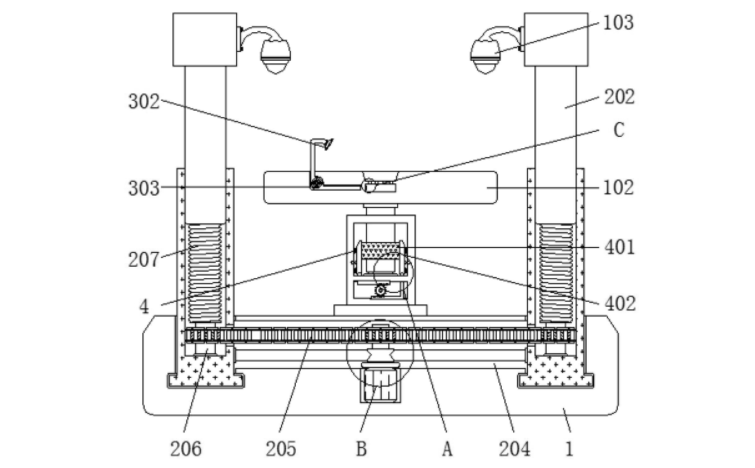

        2.根据权利要求1所述的用于半导体模块封装的视觉检测设备,其特征在于:所述调节机构的内部设置有调节简、螺简、弧型槽、调节腔体、链条、连接柱、调节螺杆、转轴、齿轮伺服电机和连接杆,所述底座表面的中心位置处开设有调节腔体,且调节腔体两侧的底座表面皆开设有弧型槽,并且弧型槽与调节腔体相连通。

        3.根据权利要求2所述的用于半导体模块封装的视觉检测设备,其特征在于:所述弧型槽的内部设置有调节简，且调节简的内部设置有螺简,并且螺简一端的表面与摄像头的表面固定连接,同时,螺筒与调节简相互滑动配合,所述螺筒的内部螺纹连接有调节螺杆,且调节螺杆一端的表面固定有连接柱,并且连接柱的表面与调节简的内壁相互铰接。

        4.根据权利要求3所述的用于半导体模块封装的视觉检测设备,其特征在于:所述调节腔体内部的中心位置处镶嵌有伺服电机,且伺服电机的输入端与控制排键的输出端电性连接,所述伺服电机的输出端通过联轴器固定有转轴,且转轴的表面固定有连接杆,并且连接杆一端的表面分别与调节简的表面固定连接,所述转轴与连接柱的表面皆固定有齿轮,且齿轮的表面齿接有链条。

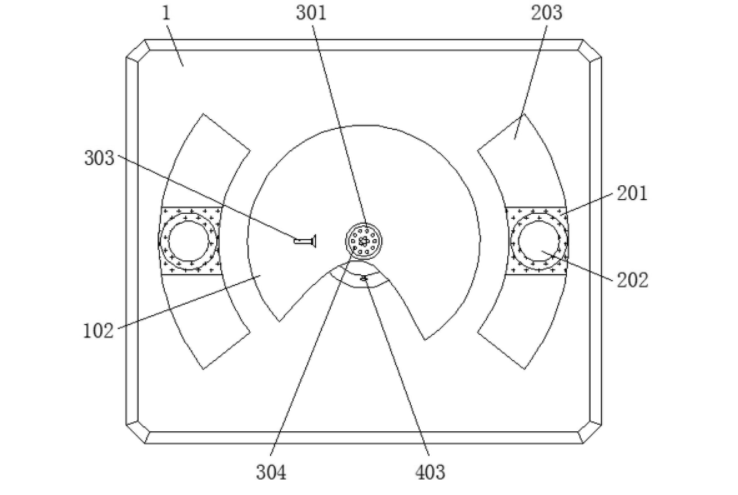

        5.根据权利要求1所述的用于半导体模块封装的视觉检测设备,其特征在于:所述固定机构的内部包括有凹槽、吹气罩、鼓风机、导气孔、空腔和吸气管,所述操作台表面的中心位置处开设有凹槽，且凹槽下方的操作台内部开设有空腔,并且空腔与凹槽之间的操作台内部皆开设有等间距的导气孔。

        6.根据权利要求5所述的用于半导体模块封装的视觉检测设备,其特征在于:所述空腔一侧的操作台内部镶嵌有鼓风机,且鼓风机的输入端与控制排键的输出端电性连接,所述鼓风机的输入端固定有吸气管,且吸气管的一端延伸至空腔的内部,所述鼓风机的输出端延伸至操作台的上方并固定有吹气罩。

        7.根据权利要求1所述的用于半导体模块封装的视觉检测设备,其特征在于:所述自锁机构由防滑辊、制动板、齿盘、卡块、紧压弹簧、第一齿条、收容腔体和第二齿条组成,所述固定简内部的铰接柱表面固定有防滑辊,且防滑辊与铰接柱的圆心在同一中轴线上,所述防滑辊两侧的表面皆设置有制动板,且制动板一侧的表面固定有卡块,且卡块与固定简相互卡接配合,所述卡块两侧的制动板表面皆固定有紧压弹簧，且紧压弹簧一端的表面与固定筒的内壁固定连接,所述铰接柱下方的固定简内部开设有收容腔体。

        8.根据权利要求7所述的用于半导体模块封装的视觉检测设备,其特征在于:所述收容腔体中心位置处的内璧铰接有齿盘,且齿盘的一端延伸至固定简的外侧,所述齿盘的底部齿接有第一齿条,且第一齿条与收容腔体相互滑动配合,并且第一齿条一端的表面贯穿收容腔体并与制动板的表面固定连接,所述齿盘的顶部齿接有第二齿条,且第二齿条与收容腔体相互滑动配合,并且第二齿条一端的表面贯穿收容腔体并与制动板的表面固定连接。
