某种便于携带的视觉检测设备

大学仕 2021-09-03 09:20

0点赞 965浏览

本实用新型公开了某种便于携带的视觉检测设备，包括收纳箱体，所述收纳箱体的左侧开设有安装孔，所述安装孔的内壁固定安装有连接环板，所述连接环板的内环面滑动连接有连接杆，所述连接杆的两端均固定安装有连接板，所述收纳箱体的正面和背面均固定安装有两个收纳块，所述收纳块的侧面分别开设有阶梯槽和滑槽，所述滑槽的内壁滑动连接有第一滑块，所述第一滑块的侧面固定安装有封板。该便于携带的视觉检测设备，通过设置收纳箱体、支撑板和封板，在拆卸后，连接杆能够收纳至收纳箱体中，并通过螺栓固定在连接环板上，在运输时能够将检测设备本体收纳至收纳箱体中，利用封板对收纳箱体进行封存，便于携带运输。

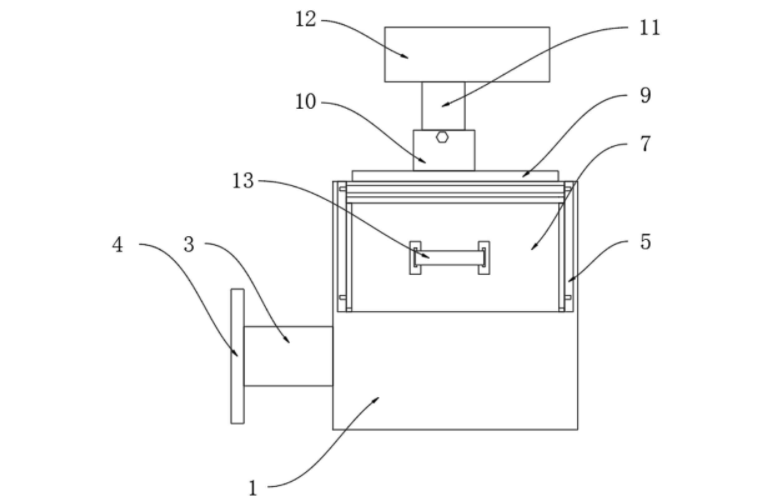

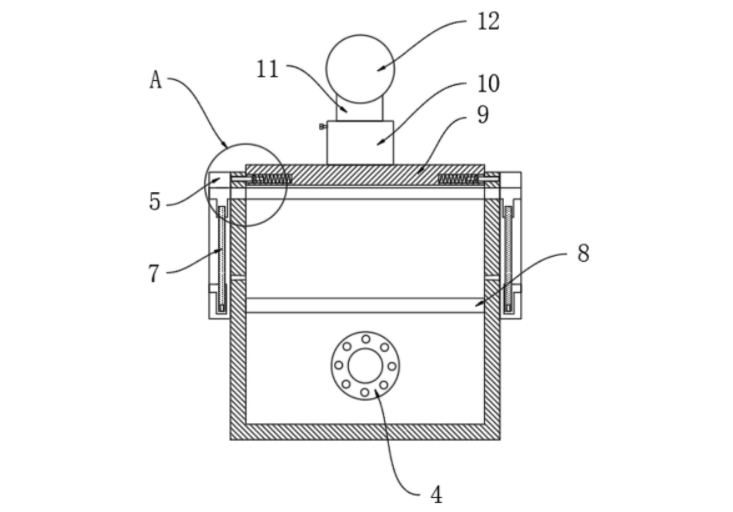

1.某种便于携带的视觉检测设备，包括收纳箱体(1)，其特征在于：所述收纳箱体(1)的左侧开设有安装孔，所述安装孔的内壁固定安装有连接环板(2)，所述连接环板(2)的内环面滑动连接有连接杆(3)，所述连接杆(3)的两端均固定安装有连接板(4)，所述收纳箱体(1)的正面和背面均固定安装有两个收纳块(5)，所述收纳块(5)的侧面分别开设有阶梯槽和滑槽，所述滑槽的内壁滑动连接有滑块(6)，所述滑块(6)的侧面固定安装有封板(7)，所述收纳箱体(1)的内壁固定安装有隔板(8)，所述收纳箱体(1)的内壁滑动连接有支撑板(9)，所述支撑板(9)的上表面固定安装有伸缩套筒(10)，所述伸缩套筒(10)的内壁滑动连接有伸缩杆(11)，所述伸缩杆(11)的上端固定安装有检测设备本体(12)。

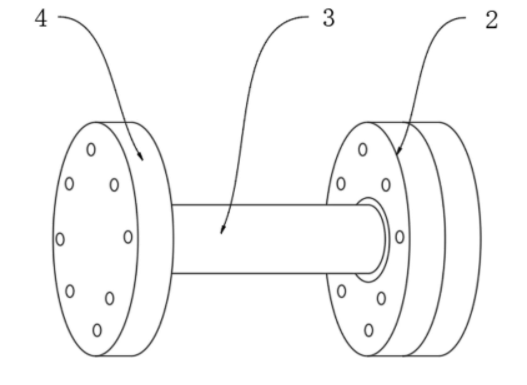

2.根据权利要求1所述的某种便于携带的视觉检测设备，其特征在于：所述连接板(4)和连接环板(2)的表面均开设有若干个螺纹孔和连接通孔，所述螺纹孔和连接通孔呈圆周阵列交替设置在连接板(4)和连接环板(2)的侧面。

3.根据权利要求1所述的某种便于携带的视觉检测设备，其特征在于：所述封板(7)远离收纳箱体(1)的一侧固定安装有把手(13)，所述把手(13)的表面固定连接有防滑橡胶套。

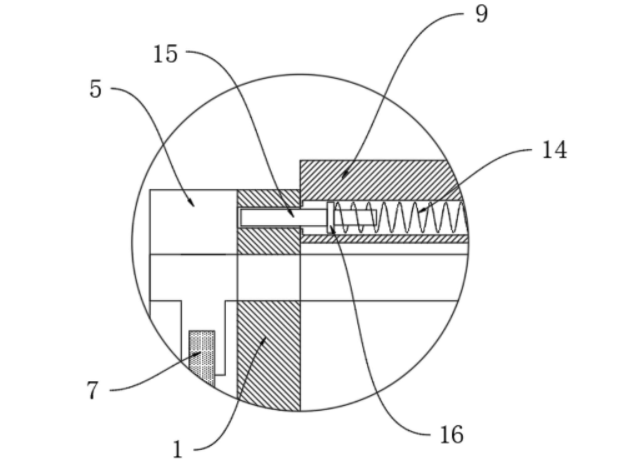

4.根据权利要求1所述的某种便于携带的视觉检测设备，其特征在于：所述支撑板(9)的左右侧面均开设有两个限位孔，四个所述限位孔的内壁设置有复位弹簧(14)，所述复位弹簧(14)内壁插设有限位柱(15)，所述限位柱(15)的表面固定安装有限位环(16)，所述限位环(16)的表面与限位孔的内壁滑动连接，所述收纳箱体(1)的左右内壁分别开设有四个与限位柱(15)相适配的限位通孔。

5.根据权利要求1所述的某种便于携带的视觉检测设备，其特征在于：所述收纳箱体(1)的正面和侧面均开设有条形槽，所述收纳箱体(1)的左右内壁均开设有与滑块(6)相适配的滑动槽。

6.根据权利要求1所述的某种便于携带的视觉检测设备，其特征在于：两个所述封板(7)的上表面均嵌设有磁性相吸的磁块。
