本实用新型提供了某种用于视觉检测设备的物料分拣机构,包括:操作平台,进料通孔若干暂储筒圆形对称设置在驱动电机的轴上,进料通孔若干暂储筒的一端与若干出气管的一端分别对应,进料通孔仓盖上以仓盖中心为圆心圆形对称设有若干不同尺寸的进料通孔,若干进料通孔与若干分腔室分别相通,若干暂储筒的另一端与若干进料通孔分别对应,具有归类精确,分拣效率高的效果。
1.某种用于视觉检测设备的物料分拣机构,其特征在于,包括:操作平台,固定立板固定安装在操作平台的一端,归类仓固定安装在操作平台的另一端,分拣固定台固定安装在操作平台上、并设置在固定立板和归类仓中间靠近归类仓的一侧; 所述固定立板,包括:传送带和检毕料仓,所述检毕料仓固定安装在操作平台上,所述传送带的一端穿过固定立板并固定安装在固定立板上,所述传送带的另一端穿过检毕料仓的出料口与检毕料仓内部相通,气缸固定安装在固定立板上,所述气缸设有若干出气管,所述出气管的一端穿过固定立板并固定安装在固定立板上,驱动电机固定安装在固定立板上,所述驱动电机的轴穿过固定立板; 所述分拣固定台,包括:旋转分拣结构,所述旋转分拣结构的一端穿过分拣固定台并转动安装在分拣固定台内; 所述旋转分拣结构,包括:若干暂储筒,所述若干暂储筒圆形对称设置在驱动电机的轴上,所述若干暂储筒的一端与若干出气管的一端分别对应; 所述归类仓,包括:仓盖和若干分腔室,所述仓盖转动安装在归类仓的端口内壁上,所述仓盖上以仓盖中心为圆心圆形对称设有若干不同尺寸的进料通孔,若干所述进料通孔与若干分腔室分别相通,所述若干暂储筒的另一端与若干进料通孔分别对应。
2.根据权利要求1所述的某种用于视觉检测设备的物料分拣机构,其特征在于,所述暂储筒的数量与进料通孔的数量相等、且至少为6个。
3.根据权利要求2所述的某种用于视觉检测设备的物料分拣机构,其特征在于,所述出气管的数量比暂储筒的数量少1个。
4.根据权利要求3所述的某种用于视觉检测设备的物料分拣机构,其特征在于,所述暂储筒与进料通孔的水平距离为3—8毫米。
5.根据权利要求4所述的某种用于视觉检测设备的物料分拣机构,其特征在于,所述传送带与暂储筒的水平距离为2—5毫米。

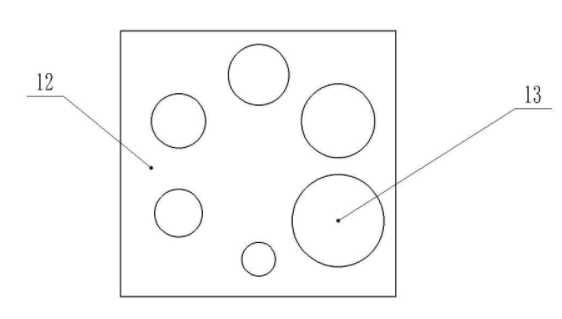

6.根据权利要求5所述的某种用于视觉检测设备的物料分拣机构,其特征在于,所述若干进料通孔由大到小顺时针依次排序设在仓盖上。
