某种用于3D视觉检测设备的多角度调节机构

大学仕 2021-09-02 09:05

0点赞 971浏览

某种用于3D视觉检测设备的多角度调节机构，包括一个底架，底架包括一个第一底板和两个第一立板，两个第一立板分别固定在第一底板的两侧，底架中设置有一个转动架，转动架包括一个第二底板、两个第二立板和一个设备保护板，第一立板各自通过一个第一销轴与第二立板铰接，转动架中设置有一个设备固定架，设备固定架包括一个第三底板，第三底板通过一个第二销轴与第二底板铰接。通过第一手调螺丝和第二手调螺丝能够很好的控制调节精度，并且通过第一销轴和第二销轴定位，能够很精准的控制调节角度，提高了调节精度，能够很好实现角度的微调。

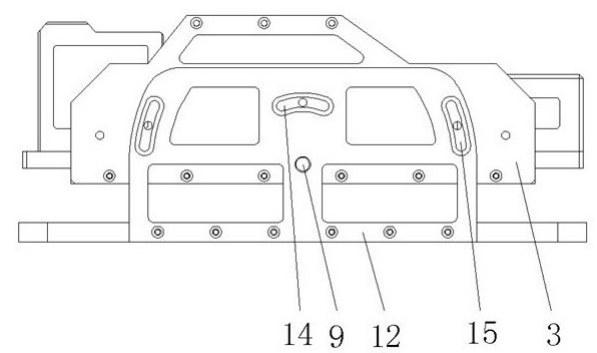

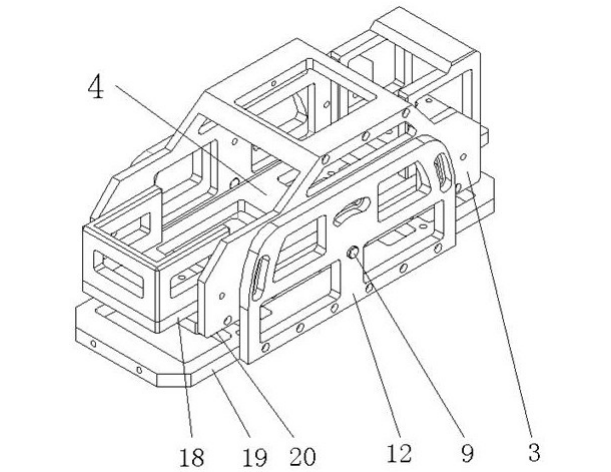

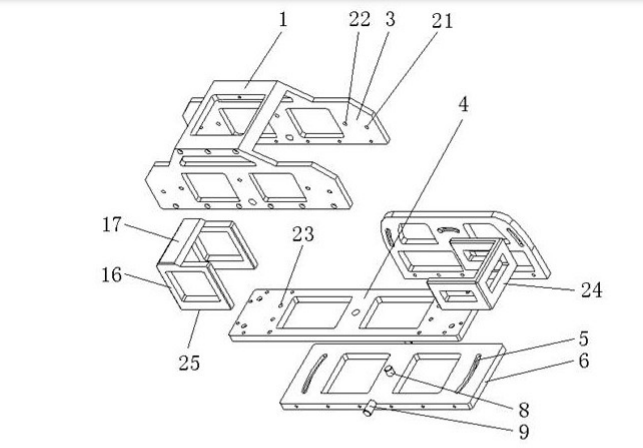

1.某种用于3D视觉检测设备的多角度调节机构，其特征在于：包括一个底架（19），底架（19）包括一个第一底板（11）和两个第一立板（12），两个第一立板（12）分别固定在第一底板（11）的两侧，底架（19）中设置有一个转动架（20），转动架（20）包括一个第二底板（6）、两个第二立板（3）和一个设备保护板（1），两个第二立板（3）分别固定在第二底板（6）的两侧，第二立板（3）平行于第一立板（12），设备保护板（1）连接在两个第二立板（3）的上侧之间，第一立板（12）各自通过一个第一销轴（9）与第二立板（3）铰接，两个第一销轴（9）的轴向位于同一条直线上，转动架（20）中设置有一个设备固定架（18），设备固定架（18）包括一个第三底板（4），第三底板（4）平行于第二底板（6），第三底板（4）通过一个第二销轴（8）与第二底板（6）铰接，所述第一底板（11）上的四个角各自均设置有一个第一螺纹孔（10），第一螺纹孔（10）中各自均设置有一个第一手拧螺丝，第一手拧螺丝的尾端各自均与第二底板（6）的底面相接触，第一立板（12）上对称设置有两个第一弧形腰孔（15），两个第一弧形腰孔（15）之间设置有一个第二弧形腰孔（14），第二立板（3）上设置有三个第一螺钉孔（22），三个第一螺钉孔（22）中各自均设置有一个第一螺钉，三个第一螺钉的头部各自设置在两个第一弧形腰孔（15）和一个第二弧形腰孔（14）中，所述两个第二立板（3）上各自均设置有两个第二螺纹孔（21），第二螺纹孔（21）中各自均设置有一个第二手拧螺丝，第二手拧螺丝的尾端与设备固定架（18）的外侧面相接触，第二底板（6）上对称设置有两个第三弧形腰孔（5），第三底板（4）的两端各自均设置有两个第二螺钉孔（23），四个第二螺钉孔（23）中各自均设置有一个第二螺钉，第二螺钉的头部各自位于第三弧形腰孔（5）中。

2.根据权利要求1所述的某种用于3D视觉检测设备的多角度调节机构，其特征在于：所述设备固定架（18）还包括一个第一设备保护架（24）和一个第二设备保护架（25），第一设备保护架（24）和第二设备保护架（25）分别设置在第三底板（4）的两端。

3.根据权利要求2所述的某种用于3D视觉检测设备的多角度调节机构，其特征在于：所述第一设备保护架（24）呈U型，第一设备保护架（24）的底部与第三底板（4）固定，第一设备保护架（24）的开口方向平行于第一底板（11）的长度方向并朝向第一底板（11）的另一端。

4.根据权利要求2所述的某种用于3D视觉检测设备的多角度调节机构，其特征在于：所述第二设备保护架（25）包括两个平行设置的第三立板（16）和一个平板（17），两个第三立板（16）的底部与第三底板（4）固定连接，平板（17）连接在两个第三立板（16）的顶部之间，第二设备保护架（25）的开口方向平行于第三底板（4）的长度方向。

5.根据权利要求1所述的某种用于3D视觉检测设备的多角度调节机构，其特征在于：所述用于3D视觉检测设备的多角度调节机构中设置有多个减重孔（26）。
