某种连接器引脚位置度视觉检测设备

大学仕 2021-09-01 09:23

0点赞 1165浏览

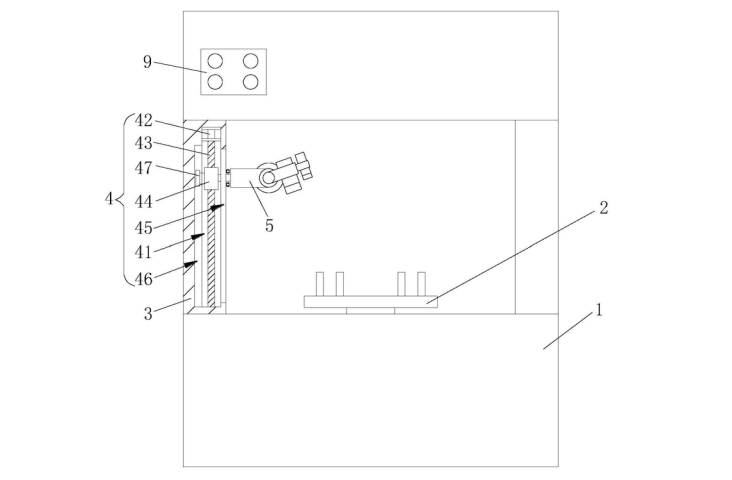

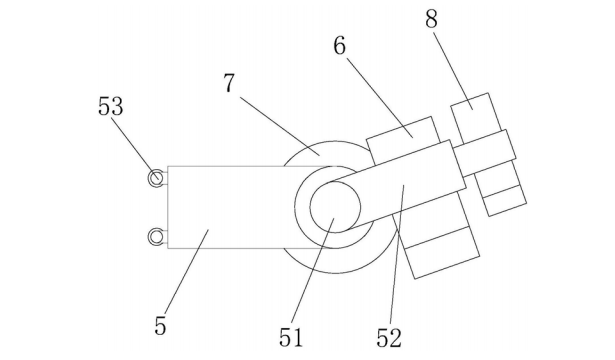

本实用新型提供某种连接器引脚位置度视觉检测设备，包括视觉检测设备主体和上面的夹持装置，所述视觉检测设备主体的侧边架上安装有固定杆，所述固定杆上通过固定环倾斜设置有拍照装置，所述拍照装置正对夹持装置所在方向，所述侧边架上设有与固定杆相连接的升降机构，所述升降机构包括固定槽、转动电机、丝杆、固定座和滑道，所述固定槽开设于侧边架的内部，所述转动电机安装于固定槽的顶部，所述丝杆的一端与转动电机的输出端相连接，一端与固定槽的内壁通过转动接头转动连接；实用新型提供的连接器引脚位置度视觉检测设备便于自动调节拍照装置与待检测工件的距离，从而更好地获取清晰的图像，有利于提升检测效果。

1.某种连接器引脚位置度视觉检测设备，其特征在于，包括视觉检测设备主体（1）和上面的夹持装置（2），所述视觉检测设备主体（1）的侧边架（3）上安装有固定杆（5），所述固定杆（5）上通过固定环（52）倾斜设置有拍照装置（6），所述拍照装置（6）正对夹持装置（2）所在方向，所述侧边架（3）上设有与固定杆（5）相连接的升降机构（4），所述升降机构（4）包括固定槽（41）、转动电机（42）、丝杆（43）、固定座（44）和滑道（45），所述固定槽（41）开设于侧边架（3）的内部，所述转动电机（42）安装于固定槽（41）的顶部，所述丝杆（43）的一端与转动电机（42）的输出端相连接，一端与固定槽（41）的内壁通过转动接头转动连接，所述固定座（44）螺纹连接于丝杆（43）的外表面，所述滑道（45）开设于侧边架（3）靠近固定杆（5）的一侧，且与固定槽（41）相连通，所述固定座（44）穿过滑道（45）与固定杆（5）相连接。

2.如权利要求1所述的某种连接器引脚位置度视觉检测设备，其特征在于，所述升降机构（4）还包括滑槽（46）与滑块（47），所述滑槽（46）开设于固定槽（41）的内壁，所述滑块（47）固定在固定座（44）上且与滑槽（46）滑动连接。

3.如权利要求1所述的某种连接器引脚位置度视觉检测设备，其特征在于，所述固定环（52）与固定杆（5）之间通过转轴（51）转动连接，所受固定杆（5）上还设有驱动转轴（51）转动的摆动电机（7）。

4.如权利要求1所述的某种连接器引脚位置度视觉检测设备，其特征在于，所述视觉检测设备主体（1）外部设有与转动电机（42）、摆动电机（7）呈电连接的控制器（9），所述控制器（9）上设有正转开关和反转开关。

5.如权利要求1所述的某种连接器引脚位置度视觉检测设备，其特征在于，所述固定环（52）的顶部还固定有照明灯（8），所述照明灯（8）的输出端与拍照装置（6）方向相同。

6.如权利要求1所述的某种连接器引脚位置度视觉检测设备，其特征在于，所述固定杆（5）靠近侧边架（3）的移动转动设有两组滚轮（53），所述滚轮（53）与侧边架（3）相接触。

文章来源：互联网，倘若您发现本站有侵权或不当信息，请与本站联系，经本站核实后将尽快修正！
