本实用新型公开了某种用于检测布面的残次的视觉检测设备，包括设备主体，所述设备主体的下端设置有减震底座，所述设备主体的上端嵌有控制板，所述控制板的侧端设置有固定架，所述固定架的侧端设置有一号电机，所述固定架的内侧设置有二号螺杆，所述固定架的后端设置有二号限位框，所述二号限位框的上端设置有清洁辊。本实用新型所述的一种用于检测布面的残次的视觉检测设备，通过一号电机和二号螺杆以及三号电机和限位块的配合，可代替人工通过清洁辊对玻璃平台进行有效且快速的清洁作业，节省人工劳动力，通过弹簧以及气囊和限位柱的配合，可对设备主体受到的振动力进行有效的缓冲消除，保障检测作业的精准性。

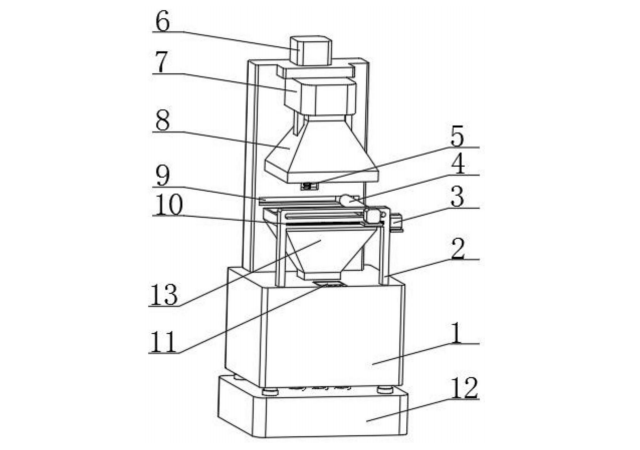

        1.某种用于检测布面的残次的视觉检测设备，包括设备主体(1)，其特征在于：所述设备主体(1)的下端设置有减震底座(12)，所述设备主体(1)的上端嵌有控制板(11)，所述控制板(11)的侧端设置有固定架(2)，所述固定架(2)的侧端设置有一号电机(3)，所述固定架(2)的内侧设置有二号螺杆(10)，所述固定架(2)的后端设置有二号限位框(13)，所述二号限位框(13)的上端设置有清洁辊(4)，所述清洁辊(4)的后端设置有定位槽(9)，所述清洁辊(4)的上端设置有一号限位框(8)，所述一号限位框(8)的上端设置有连接块(7)，所述连接块(7)的上端设置有二号电机(6)，所述定位槽(9)的上端设置有一号螺杆(5)。

        2.根据权利要求1所述的某种用于检测布面的残次的视觉检测设备，其特征在于：所述控制板(11)嵌于设备主体(1)的内侧，且两者之间为固定连接，所述固定架(2)和二号限位框(13)与设备主体(1)之间均为固定连接，所述二号限位框(13)的后端设置有固定板，且固定板与设备主体(1)之间为固定连接，所述定位槽(9)嵌于固定板的内侧，所述一号螺杆(5)嵌于固定板的内侧，且两者之间为活动连接，所述连接块(7)的后端嵌于固定板的内侧，且两者之间为滑动连接。

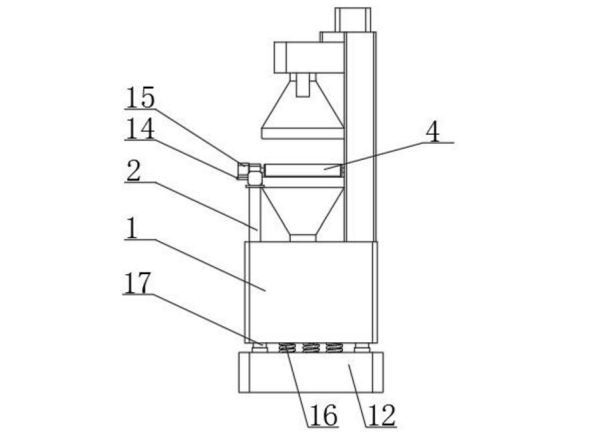

        3.根据权利要求2所述的某种用于检测布面的残次的视觉检测设备，其特征在于：所述二号电机(6)与固定板为固定连接，所述一号螺杆(5)的上端贯穿于连接块(7)，且嵌于二号电机(6)的内侧，所述一号螺杆(5)与连接块(7)相互啮合，且两者之间为活动连接，所述一号螺杆(5)与二号电机(6)为传动连接，所述连接块(7)与一号限位框(8)为固定连接，所述设备主体(1)的下端设置有弹簧(16)，所述弹簧(16)与设备主体(1)和减震底座(12)之间均为活动连接，所述弹簧(16)的侧端设置有限位柱(17)，且限位柱(17)与设备主体(1)为固定连接，所述限位柱(17)的数量为四组，且呈矩形阵列排布。

        4.根据权利要求3所述的某种用于检测布面的残次的视觉检测设备，其特征在于：所述弹簧(16)的数量为若干个，且呈矩形阵列排布，所述限位柱(17)的下端嵌于减震底座(12)的内侧，且两者之间为活动连接，所述减震底座(12)的内侧对应限位柱(17)的下端设置有气囊(18)，且气囊(18)与两者之间均为活动连接，所述二号限位框(13)与一号限位框(8)为对称结构关系，所述二号限位框(13)的内侧嵌有玻璃平台(21)，且两者之间为固定连接，所述玻璃平台(21)的下端设置有照明灯(19)，且照明灯(19)与二号限位框(13)为固定连接，所述二号限位框(13)的内侧下端设置有检测头(20)，且两者之间为固定连接。

        5.根据权利要求1所述的某种用于检测布面的残次的视觉检测设备，其特征在于：所述一号电机(3)下端设置有限位板，且一号电机(3)通过限位板与固定架(2)为固定连接，所述固定架(2)的前端设置有三号电机(15)，所述三号电机(15)的下端设置有限位块(14)，且两者之间为固定连接，所述限位块(14)的后端嵌于固定架(2)的内侧，且两者之间为滑动连接，所述二号螺杆(10)的右侧端贯穿于限位块(14)，且嵌于一号电机(3)的内侧，所述一号电机(3)与二号螺杆(10)为传动连接，所述二号螺杆(10)与限位块(14)相互啮合，且两者之间为活动连接。

        6.根据权利要求5所述的某种用于检测布面的残次的视觉检测设备，其特征在于：所述限位块(14)的后端设置有传动轴，且两者之间为传动连接，所述传动轴贯穿于清洁辊(4)，且两者之间为固定连接，所述定位槽(9)的内侧嵌于滑块，且两者之间为滑动连接，所述传动轴的后端嵌于滑块的内侧，且两者之间为活动连接。
