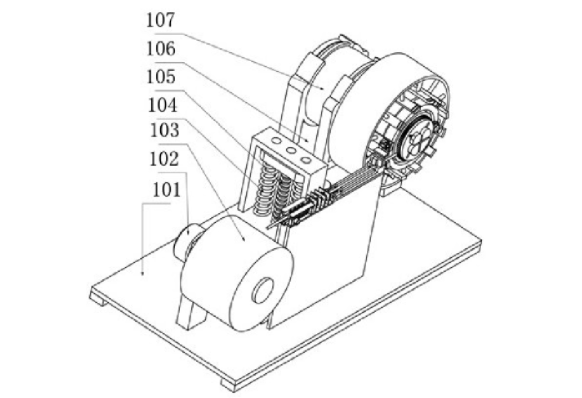

本发明公开某种金属线材的自动化加工设备，涉及金属线材加工技术领域，包括底板，底板上固定安装有线材滚筒电机，线材滚筒电机的输出轴上固定连接有用于缠绕储存线材的线材滚筒，还包括折弯装置；对线材进行牵伸输送的牵伸装置；对线材表面进行处理的打磨装置；对线材进行切断的转移切断组件；对线材进行普通折弯加工的折弯组件；能对线材进行环形折弯的环形折弯组件，本发明结构新颖，能实现对金属线材的连续性折弯加工，并在折弯前对线材进行打磨处理，本发明还能实现线材的多功能折弯。

        1.某种金属线材的自动化加工设备，包括底板，底板上固定安装有线材滚筒电机，线材滚筒电机的输出轴上固定连接有用于缠绕储存线材的线材滚筒，其特征在于，还包括：滑动设置在底板上的折弯装置，所述折弯装置包括用于升降调节的升降座，升降座上固定设置有折弯转筒电机，升降座上还旋转设置有折弯转筒，所述折弯转筒电机的输出轴与折弯转筒的一端固定连接；固定设置在底板上的牵伸装置，所述牵伸装置上旋转设置有若干用于牵伸线材的牵引轮，所述牵引轮通过皮带传动结构驱动；固定设置在底板上的打磨装置，所述打磨装置包括至少四组皮带打磨组件，所述皮带打磨组件包括用于打磨的打磨皮带，每组皮带打磨组件用于打磨线材上不同方位的区域，皮带打磨组件通过皮带传动组件驱动；固定设置在底板上的转移切断组件，所述转移切断组件包括切断座，所述切断座上固定设置有用于加热线材的加热装置，切断座的一端固定安装有切断气缸，切断气缸的活塞杆上固定设置有用于切断线材的切断刀；旋转设置在折弯转筒一端的折弯组件，所述折弯组件上滑动设置有至少四个折弯半径尺寸不同的折弯支撑块，所述折弯组件还包括用于对线材进行折弯的折弯轮；滑动设置在折弯转筒上且用于对线材进行环形折弯的环形折弯组件，所述环形折弯组件上滑动设置有若干个环形折弯支撑板，所述环形折弯支撑板的一端上设置有用于限制线材位置的环形折弯槽。

        2.根据权利要求1所述的某种金属线材的自动化加工设备,其特征在于:所述折弯装置还包括升降座丝杆,所述升降座丝杆旋转设置在底板上,所述升降座滑动设置在底板上,升降座丝杆与升降座以螺旋副连接,所述升降座丝杆通过一个皮带传动装置驱动,所述皮带传动装置包括升降座丝杆电机、连接传动皮带、电机带轮和丝杆带轮,升降座丝杆电机固定安装在底板上,升降座丝杆电机的输出轴与电机带轮固定连接,丝杆带轮与升降座丝杆的一端固定连接 ,电机带轮与丝杆带轮之间通过连接传动皮带连接。

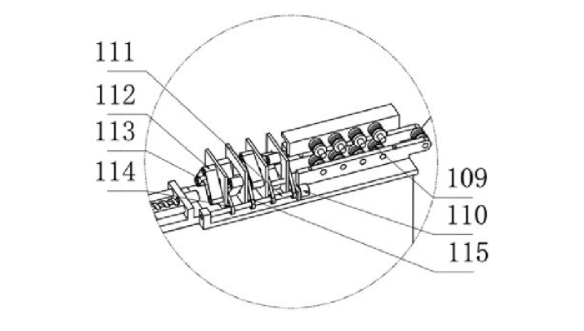

        3.根据权利要求1所述的某种金属线材的自动化加工设备，其特征在于:所述牵伸装置还包括限位气缸,所述限位气缸固定安装在底板上,限位气缸的活塞杆上固定设置有限位座，所述限位座上旋转设置有限位轮,所述牵引轮旋转设置在底板上,线材从牵引轮和限位轮穿过,所述皮带传动结构包括牵引电机、牵引皮带轮、牵引皮带,牵引电机固定安装在底板上,牵引电机的输出轴上固定连接有一个牵引皮带轮,牵引轮的一端上也固定连接有一个牵引皮带轮,牵引皮带轮通过牵引皮带连接。

        4.根据权利要求1所述的某种金属线材的自动化加工设备,其特征在于:所述皮带打磨组件还包括至少三个打磨皮带轮,所述打磨皮带轮旋转安装在底板上,打磨皮带轮通过打磨皮带连接,所述皮带传动组件包括打磨电机、打磨电机轴、打磨传动皮带轮和打磨传动皮带，打磨电机固定安装在底板上,打磨电机的输出轴与打磨电机轴固定连接,打磨电机轴上固定设置有打磨传动皮带轮,皮带打磨组上任意一个打磨皮带轮与打磨传动皮带轮通过打磨传动皮带连接。

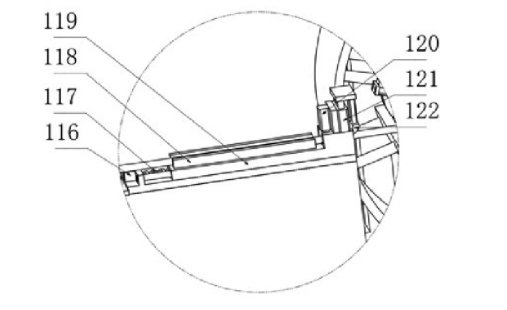

        5.根据权利要求1所述的一种金属线材的自动化加工设备,其特征在于:所述转移切断组件还包括切断丝杆电机,所述切断丝杆电机固定安装在底板上,切断丝杆电机的输出轴上固定连接有切断丝杆,切断丝杆旋转安装在底板上,所述切断座滑动设置在底板上,切断座与切断丝杆以螺旋副连接,切断座的一-端上还固定安装有定位气缸。

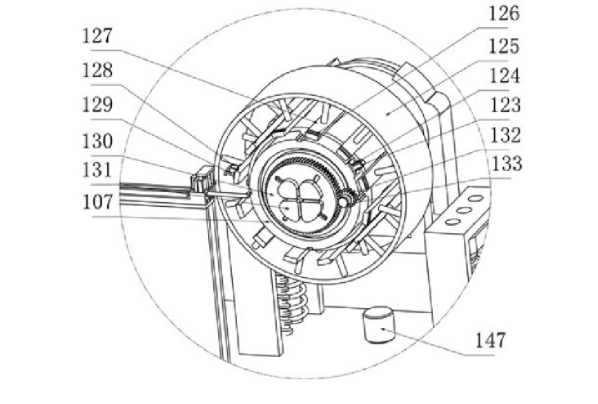

        6.根据权利要求1所述的某种金属线材的自动化加工设备,其特征在于:所述折弯组件还包括调节转盘、卡盘气缸和折弯转移座,所述调节转盘旋转安装在折弯转筒的一端,调节转盘的外圆周上设置有轮齿,所述折弯支撑块滑动设置在调节转盘的端面上，所述调节转盘的一个端面上还固定安装有调节盘电机,调节盘电机的输出轴上固定安装有径向调节盘,所述径向调节盘旋转设置在调节转盘内部,径向调节盘上设置有槽,折弯支撑块的一端在径向调节盘的槽中运动,所述卡盘气缸固定安装在折弯转简内，卡盘气缸的活塞杆上固定设置有用于限制调节转盘转动的卡盘，卡盘的端面上设置有限制圆柱,调节转盘的端面上设置有与限制圆柱相对应的配合孔,所述折弯轮旋转安装在折弯转移座上,折弯轮上固定连接有折弯移动齿轮,所述折弯移动齿轮与调节转盘的外圆周上的轮齿啮合。

        7.根据权利要求6所述的某种金属线材的自动化加工设备,其特征在于:所述折弯转移座旋转安装在折弯转筒一-端的外圆 周上,折弯转移座上设置有槽,所述折弯转筒上固定设置有卡块气缸，卡块气缸的活塞杆上固定设置有与折弯转移座上槽相配合的卡块。

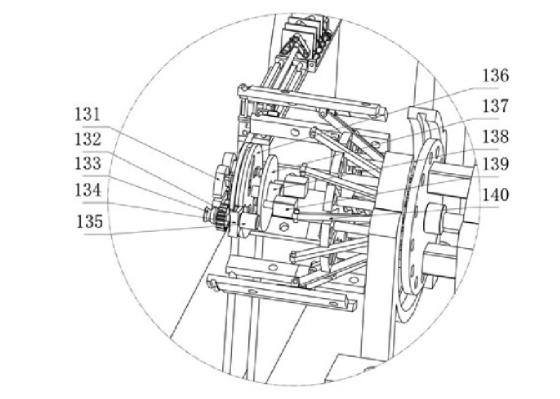

        8.根据权利要求1所述的某种金属线材的自动化加工设备,其特征在于:所述环形折弯组件还包括移动环和换位架,所述移动环滑动安装在折弯转简上,所述环形折弯支撑板滑动安装在移动环上,任意一个所述环形折弯支撑板上固定安装有环形折弯定位气缸,环形折弯定位气缸的活塞杆上固定连接有定位气缸压块。

        9.根据权利要求8所述的某种金属线材的自动化加工设备,其特征在于:所述环形折弯支撑板上旋转安装有支撑板调节杆,所述支撑板调节杆的一端上旋转设置有丝杆滑盘,丝杆滑盘滑动安装在换位架上,丝杆滑盘上以螺纹配合设置有调节丝杆,所述调节丝杆旋转安装在换位架上,所述换位架滑动安装在折弯转筒的内部,换位架的一端上固定安装有调节丝杆电机,调节丝杆电机的输出轴与调节丝杆的一端固定连接,所述折弯转简内部还固定安装有换位气缸,换位气缸的活塞杆与换位架的一端固定连接。
