某种标签料卷视觉检测设备

大学仕 2021-08-24 08:59

0点赞 964浏览

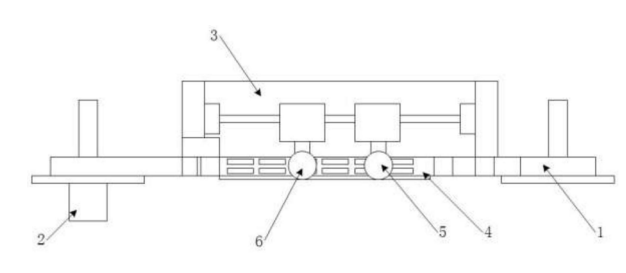

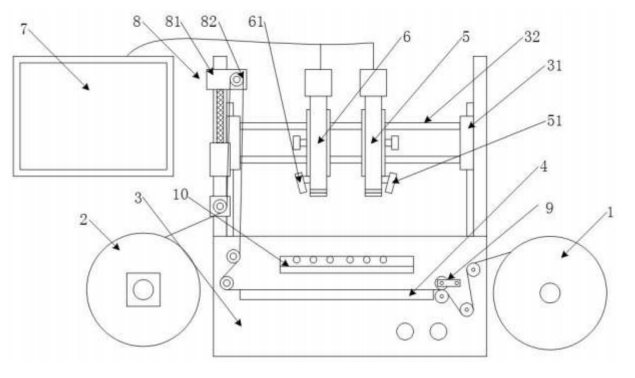

本实用新型揭示了某种标签料卷视觉检测设备，包括放卷机构、收卷机构、及设置在放卷机构与收卷机构之间的承托台，承托台上设有用于支承料带的支撑轨，承托台上设有沿料带运行方向相间隔设置的影像采集机构和用于识别数字条码和/或二维码的识别机构，影像采集机构连接有用于放大拍摄影像的显示器。本实用新型能实现针对标签的编码识别及放大展示，满足检测识别需求，降低了人眼识别疲劳，有效防止出现漏检，适用于小批量标签料卷检测，降低了设备成本。标签料带运行稳定，在支撑轨上运行平整，满足检测识别的平整度需求。整体设计简洁巧妙，有效降低检测成本。

1.某种标签料卷视觉检测设备，包括放卷机构、收卷机构、及设置在所述放卷机构与所述收卷机构之间的承托台，所述承托台上设有用于支承料带的支撑轨，其特征在于：所述承托台上设有沿料带运行方向相间隔设置的影像采集机构和用于识别数字条码和/或二维码的识别机构，所述影像采集机构连接有用于放大拍摄影像的显示器。

2.根据权利要求1所述某种标签料卷视觉检测设备，其特征在于：所述识别机构与所述显示器相通讯连接，并且所述识别机构与所述收卷机构的动力源相通讯连接。

3.根据权利要求1所述某种标签料卷视觉检测设备，其特征在于：所述影像采集机构包括影像载座、及设置在所述影像载座上的影像模块和用于照射所述影像模块所捕捉标签的影像指示射灯，所述识别机构包括识别载座、设置在所述识别载座上的识别模块和用于照射所述识别模块所对标签的识别指示射灯。

4.根据权利要求3所述某种标签料卷视觉检测设备，其特征在于：所述影像模块在所述影像载座上具备升降调节位移，并且所述影像指示射灯具备照射角度调节的枢轴调节位移，所述识别模块在所述识别载座上具备升降调节位移，并且所述识别指示射灯具备照射角度调节的枢轴调节位移。

5.根据权利要求1所述某种标签料卷视觉检测设备，其特征在于：所述承托台上设有升降载架，所述升降载架上设有沿料带运行方向设置的水平向滑杆，所述影像采集机构和所述识别机构滑动设置在所述水平向滑杆上。

6.根据权利要求1所述某种标签料卷视觉检测设备，其特征在于：所述收卷机构与所述支撑轨的出料端之间设有张力控制机构，所述张力控制机构包括具备升降浮动位移的张力控制滑座，所述张力控制滑座上设有转向导轮。

7.根据权利要求1所述某种标签料卷视觉检测设备，其特征在于：所述放卷机构与所述支撑轨的进料端之间设有压轮机构，所述压轮机构包括支承轮、和用于压接在所述支承轮上的具备枢轴位移的枢轴压轮。

8.根据权利要求1所述某种标签料卷视觉检测设备，其特征在于：所述支撑轨设置在所述承托台的侧壁上，并且所述承托台的侧壁上设有用于搭载照明源的内凹条槽。
