某种视觉检测设备的物料错分机构

大学仕 2021-08-24 08:54

0点赞 1085浏览

本实用新型公开了某种视觉检测设备的物料错分机构，包括安装平台、驱动气缸、错分平台和角度调节机构，所述驱动气缸固定设置在安装平台上；所述错分平台水平设置在驱动气缸活动的一端，可向驱动气缸一侧旋转；所述角度调节机构设置在错分平台下，所述驱动气缸驱动角度调节机构调节错分平台的旋转角度。本实用新型通过在错分平台底面设置角度调节板，通过驱动气缸调节所述错分平台的旋转角度，实现物料的错分，同时调节物料的姿态，方便下一道工序的抓取。

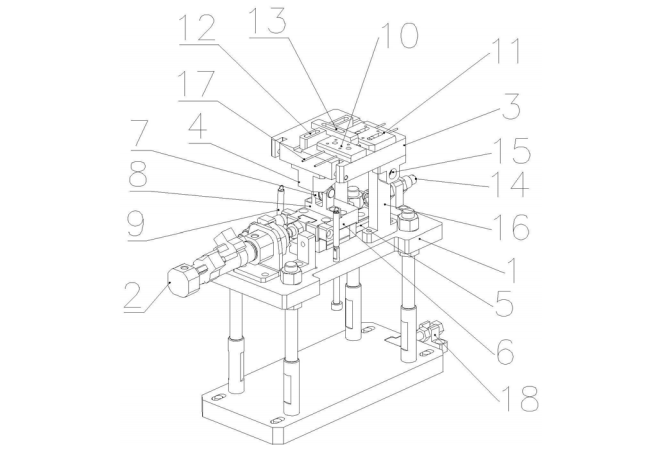

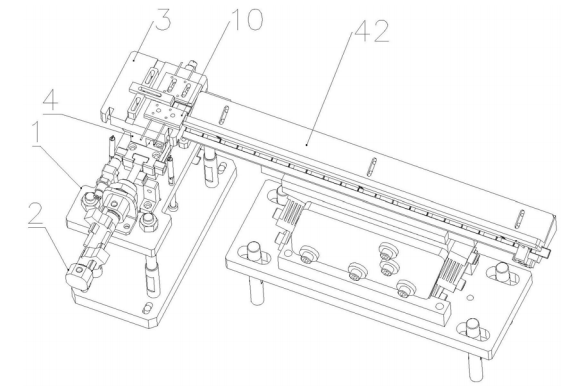

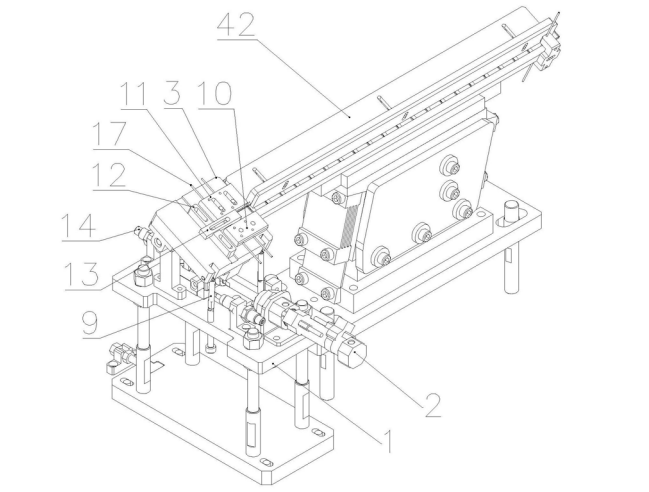

1.某种视觉检测设备的物料错分机构，其特征在于：包括安装平台、驱动气缸、错分平台和角度调节机构，所述驱动气缸固定设置在安装平台上；所述错分平台可旋转地设置在驱动气缸活动的一端；所述角度调节机构设置在错分平台下与驱动气缸相连接，调节错分平台的旋转角度。

2.根据权利要求1所述的视觉检测设备的物料错分机构，其特征在于：所述错分平台还包括旋转轴、旋转支撑座，所述旋转轴设置在错分平台底面，通过旋转支撑座设置在所述安装平台上，所述错分平台可向驱动气缸一侧旋转。

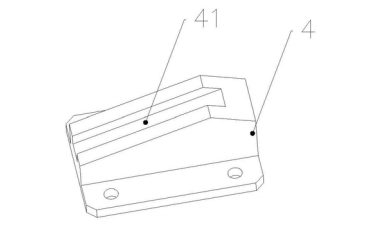

3.根据权利要求2所述的视觉检测设备的物料错分机构，其特征在于：所述角度调节机构包括角度调节板、直线导轨，滑块、轴承、轴承支撑座，所述角度调节板设置在所述错分平台底面；所述直线导轨设置在错分平台下方的安装平台上；所述轴承安装在轴承支撑座上，所述轴承支撑座固定设置在所述滑块上；所述驱动气缸与所述滑块连接，驱动滑块沿所述直线导轨运动；所述轴承嵌入角度调节板，调节所述错分平台的旋转角度。
