本发明公开了某种便于进行激光打标的视觉检测设备，涉及激光打标的视觉检测技术领域，具体为一种便于进行激光打标的视觉检测设备，包括底盒和传送履带，所述底盒的上方安装有顶盒，且顶盒的内部上方安装有激光器，所述激光器的左侧安置有一号振镜，且一号振镜的下方连接有一号反射镜，所述一号反射镜的下方安装有二号振镜，所述光道的下方安置有灯座，且灯座的右侧设置有支杆，该便于进行激光打标的视觉检测设备设置有灯座，灯座采用环形的外形设计，能够保证照明方向没有死角，可以全方位对放置台进行照明，挡板通过滚珠与滑槽之间的滑动关系，能够大大增加挡板的灵活性，挡板采用弧形的设计，能够更加贴合灯座的外形，便于盖在灯珠的表面。

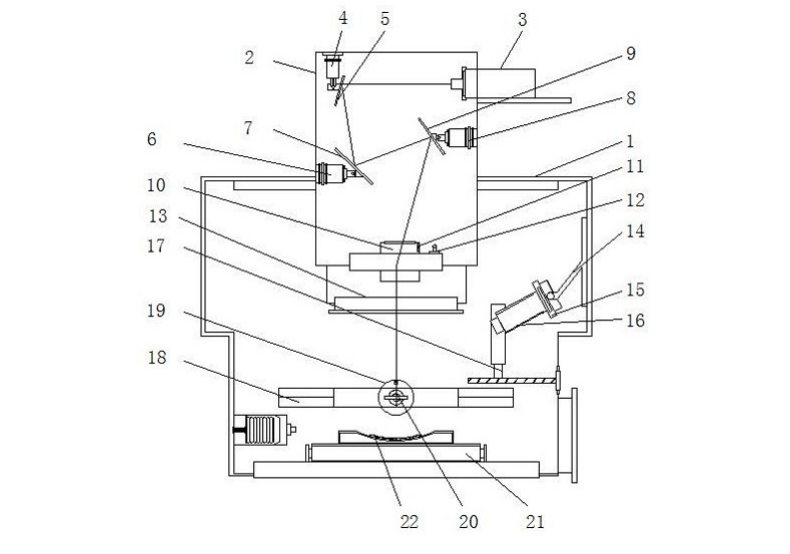

        1.某种便于进行激光打标的视觉检测设备，包括底盒（1）和传送履带（21），其特征在于：所述底盒（1）的上方安装有顶盒（2），且顶盒（2）的内部上方安装有激光器（3），所述激光器（3）的左侧安置有一号振镜（4），且一号振镜（4）的下方连接有一号反射镜（5），所述一号反射镜（5）的下方安装有二号振镜（6），且二号振镜（6）的右侧连接有二号反射镜（7），所述二号反射镜（7）的右上方设置有三号振镜（8），且三号振镜（8）的左端连接有三号反射镜（9），所述顶盒（2）的内部底部嵌合安装有光道（10），且光道（10）的内壁设置有光感传感器（11），所述光感传感器（11）的右侧设置有蜂鸣器（12），所述光道（10）的下方安置有灯座（13），且灯座（13）的右侧设置有支杆（14），所述支杆（14）的前端活动安装有安装套（15），且安装套（15）的内部放置有视觉检测装置（16），所述视觉检测装置（16）前端安置有轴杆（17），所述灯座（13）的下方安装有放置台（18），且放置台（18）的表面中间套接有圆座（19），所述圆座（19）的内部贯穿有圆轴（20），所述传送履带（21）位于放置台（18）的下方; 其中，所述激光器（3）所输出的光依次经过所述一号振镜（4）、所述一号反射镜（5）、所述二号振镜（6）和所述二号反射镜（7）、所述三号振镜（8），并在所述一号振镜（4）、所述一号反射镜（5）、所述二号振镜（6）和所述二号反射镜（7）、所述三号振镜（8）的调整下贯穿所述光道（10），所述激光器（3）在所述传视觉检测装置（16）的检测作用下调整输出的角度。

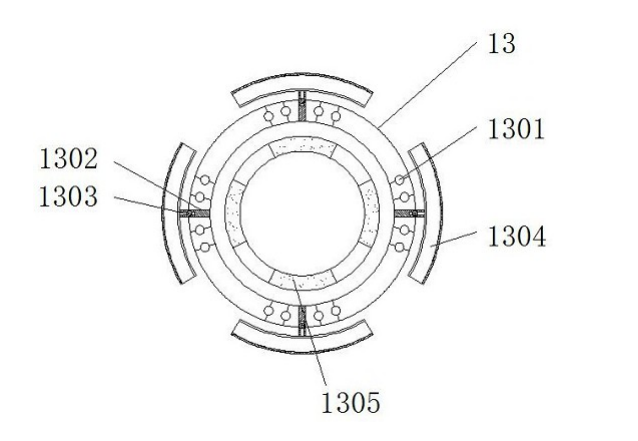

        2.根据权利要求1所述的某种便于进行激光打标的视觉检测设备，其特征在于：所述灯座（13）的表面包括有灯珠（1301）、滑槽（1302）、滚珠（1303）、挡板（1304）和磨砂镜（1305），且灯珠（1301）的内侧设置有滑槽（1302），所述滑槽（1302）的内部安置有滚珠（1303），且滑槽（1302）的外侧连接有挡板（1304），所述滑槽（1302）的内侧设置有磨砂镜（1305）。

        3.根据权利要求2所述的某种便于进行激光打标的视觉检测设备，其特征在于：所述灯珠（1301）关于灯座（13）的中心线呈环状分布，且滑槽（1302）通过滚珠（1303）与挡板（1304）之间构成滑动结构。

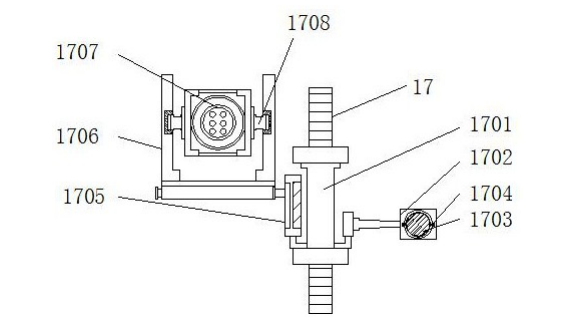

        4.根据权利要求1所述的某种便于进行激光打标的视觉检测设备，其特征在于：所述轴杆（17）的表面包括有轴套（1701）、安装板（1702）、镜面（1703）、连接轴（1704）、连接轴套（1705）、安装架（1706）、照明灯（1707）和安装轴（1708），且轴套（1701）的右侧连接有安装板（1702），所述安装板（1702）的表面设置有镜面（1703），且镜面（1703）与安装板（1702）之间连接有连接轴（1704），所述轴套（1701）的左侧安装有连接轴套（1705），且连接轴套（1705）的左侧连接有安装架（1706），所述安装架（1706）的表面设置有照明灯（1707），且照明灯（1707）与安装架（1706）之间连接有安装轴（1708）。

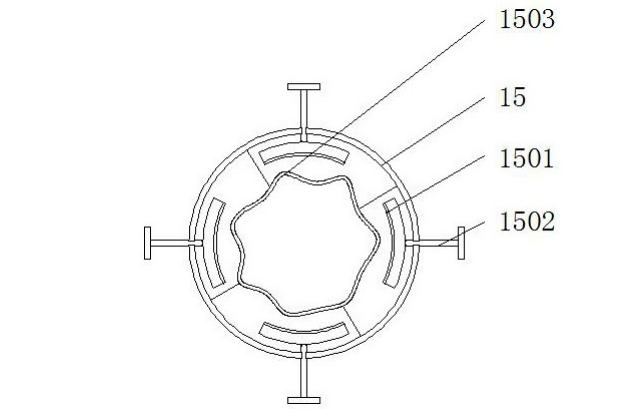

        5.根据权利要求1所述的某种便于进行激光打标的视觉检测设备，其特征在于：所述安装套（15）的内壁包括有卡板（1501）、螺杆（1502）和松紧皮圈（1503），且卡板（1501）的后侧设置有螺杆（1502），所述卡板（1501）的内侧连接有松紧皮圈（1503）。

        6.根据权利要求5所述的某种便于进行激光打标的视觉检测设备，其特征在于：所述螺杆（1502）与安装套（15）之间为螺纹连接，且卡板（1501）与螺杆（1502）关于安装套（15）的中心线呈“十”字形。

        7.根据权利要求1所述的某种便于进行激光打标的视觉检测设备，其特征在于：所述圆座（19）的表面包括有弹簧（1901）、吸盘杆（1902）、平板（1903）、活动板（1904）和活动轴（1905），且弹簧（1901）的外侧连接有吸盘杆（1902），所述圆座（19）的内部设置有平板（1903），且平板（1903）的左右两侧均连接有活动板（1904），所述活动板（1904）与圆座（19）之间连接有活动轴（1905）。

        8.根据权利要求7所述的某种便于进行激光打标的视觉检测设备，其特征在于：所述活动板（1904）与活动轴（1905）之间相互配合构成转动结构，且弹簧（1901）与吸盘杆（1902）均沿着圆座（19）的表面水平方向均匀等距分布。

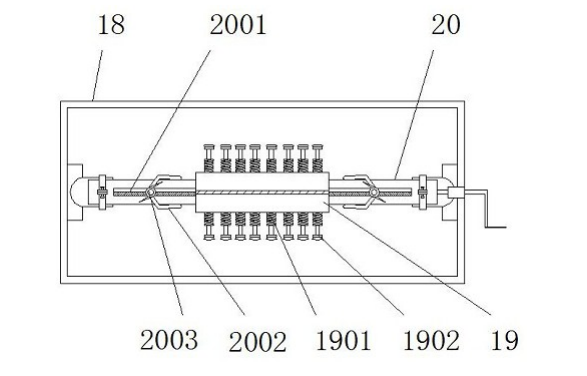

        9.根据权利要求1所述的某种便于进行激光打标的视觉检测设备，其特征在于：所述圆轴（20）的表面左右两侧均包括有滑道（2001）、夹杆（2002）和扭簧（2003），且滑道（2001）的表面安置有夹杆（2002），所述夹杆（2002）之间连接有扭簧（2003）。
