某种螺钉视觉检测设备

大学仕 2021-08-18 09:16

0点赞 914浏览

本实用新型公开了某种螺钉视觉检测设备，包括视觉检测机、传送带、下料机、上料机，所述下料机包括支撑底座、电动机一、滑动升降柱，支撑底座内安装有稳固座，稳固座内设有电动机一，稳固座的上表面安装有转动板，滑动轨道上安装有气缸，转动夹头内设有槽，转动夹头的槽内安装有夹板，转动夹头内安装有电动机二，夹板上安装有附着板，附着板的下表面安装有电磁铁片，附着筋上安装有重量感应器。本实用新型采用电动机和气缸驱动，通过通断电电磁铁片吸附分离检测好的螺钉，通过伸缩杆和转动盘转动，将螺钉放置于包装盒内，全自动操作，提高生产效率。本实用新型电磁铁片上设有重量感应器，可以精准控制电磁铁片吸附螺钉的数量并进行包装封箱。

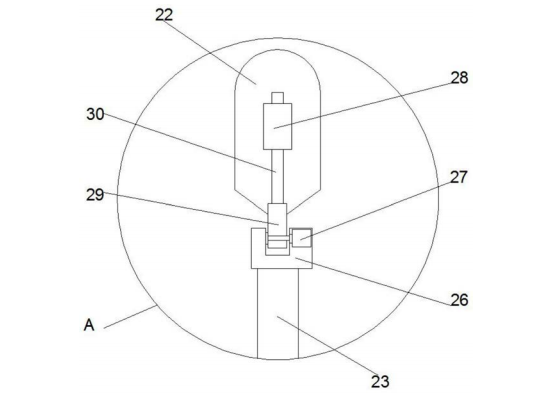

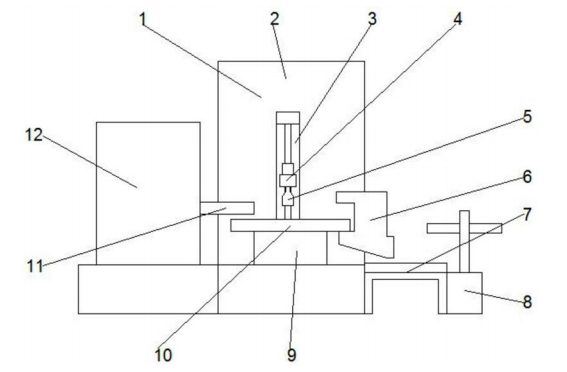

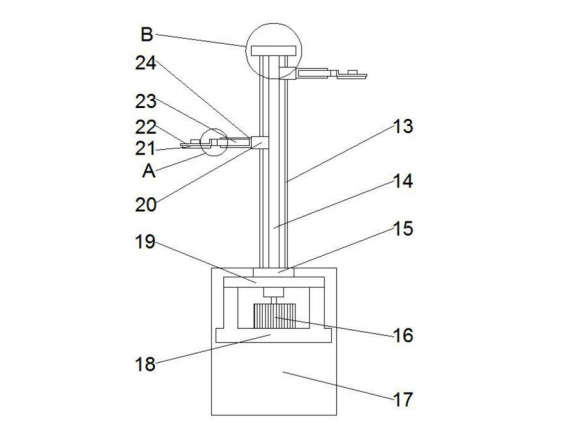

1.某种螺钉视觉检测设备，包括视觉检测机(1)、传送带(7)、下料机(8)、上料机(12)，其特征在于，所述视觉检测机(1)的右方设有传送带(7)，传送带(7)的右方设有下料机(8)，下料机(8)包括支撑底座(17)、电动机一(16)、滑动升降柱(14)，支撑底座(17)内安装有稳固座(18)，稳固座(18)内设有电动机一(16)，稳固座(18)的上表面安装有转动板(19)，转动板(19)与稳固座(18)转动连接，转动板(19)下表面与电动机一(16)连接，转动板(19)的上表面安装有转动托盘(15)，转动托盘(15)上表面安装有滑动升降柱(14)和滑动轨道(13)，滑动轨道(13)上安装有气缸(20)，气缸(20)与滑动轨道(13)和滑动升降柱(14)上下滑动连接，气缸(20)上安装有第二伸缩柱(24)，第二伸缩柱(24)内安装有第一伸缩柱(23)，第一伸缩柱(23)与第二伸缩柱(24)气动滑动连接，第一伸缩柱(23)的前端安装有转动夹头(26)，转动夹头(26)内设有槽，转动夹头(26)的槽内安装有夹板(29)，夹板(29)与转动夹头(26)转动连接，转动夹头(26)内安装有电动机二(27)，电动机二(27)与夹板(29)连接，夹板(29)上安装有附着板(22)，附着板(22)的下表面安装有电磁铁片(21)，附着板(22)的上表面安装有附着筋(30)，附着筋(30)上安装有重量感应器(28)。
