本发明涉及某种视觉检测设备用镶嵌式对接结构，包括外壳、设备杆和卡槽栓，所述外壳的内部顶端设置有视觉检测设备，且视觉检测设备的内部设置有套板，所述套板的内部设置有视觉检测架，且视觉检测架的下方设置有套杆，所述外壳的外部两侧设置有调节架，且调节架的下方设置有工件安置架，所述工件安置架的底端设置有齿送带，且齿送带的内部两侧设置有传动轮，本发明的有益效果是：使得带有滑动块的滑轨安装在齿送带之间，使用者将外壳安装在齿送带之间，便于使用者手动推动外壳通过滑轨沿着齿送带之间进行滑动，拼接过程中，便于使用者推动外壳进行调节，提高视觉检测设备正确性，利于视觉检测设备整体推动拼接调节。

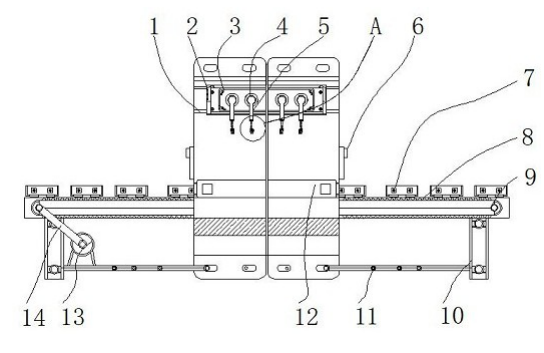

        1.某种视觉检测设备用镶嵌式对接结构，包括外壳（1）、设备杆（23）和卡槽栓（25），其特征在于：所述外壳（1）的内部顶端设置有视觉检测设备（2），且视觉检测设备（2）的内部设置有套板（3），所述套板（3）的内部设置有视觉检测架（4），且视觉检测架（4）的下方设置有套杆（5），所述外壳（1）的外部两侧设置有调节架（6），且调节架（6）的下方设置有工件安置架（7），所述工件安置架（7）的底端设置有齿送带（8），且齿送带（8）的内部两侧设置有传动轮（9），所述齿送带（8）的底端两侧设置有支撑架（10），且支撑架（10）的内侧设置有拼接架（11），所述外壳（1）的中部设置有滑槽架（12），所述套杆（5）的底端设置有设备杆（23），且设备杆（23）的底端设置有拼接视觉架（24），所述拼接视觉架（24）的内部设置有卡槽栓（25），所述拼接架（11）的端部连接有伺服电机（13），且伺服电机（13）的前端连接有传送带（14）。

        2.根据权利要求1所述的某种视觉检测设备用镶嵌式对接结构，其特征在于：所述外壳（1）与视觉检测设备（2）之间为活动连接，且视觉检测设备（2）与套板（3）之间为螺纹连接。

        3.根据权利要求1所述的某种视觉检测设备用镶嵌式对接结构，其特征在于：所述工件安置架（7）与齿送带（8）之间为垂直结构，且工件安置架（7）通过齿送带（8）与传动轮（9）构成传动结构。

        4.根据权利要求1所述的某种视觉检测设备用镶嵌式对接结构，其特征在于：所述外壳（1）与拼接架（11）之间为连接，且外壳（1）通过拼接架（11）与支撑架（10）构成卡扣结构。

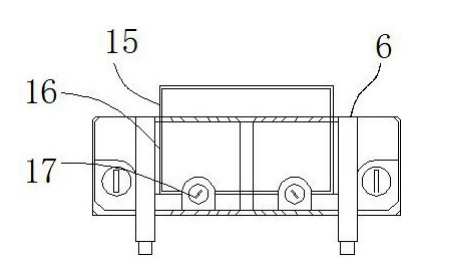

        5.根据权利要求1所述的某种视觉检测设备用镶嵌式对接结构，其特征在于：所述调节架（6）包括活动板（15）、凹槽（16）和限位栓（17），所述调节架（6）的内部设置有活动板（15），且活动板（15）的两侧开设有凹槽（16），所述活动板（15）的底端设置有限位栓（17）。

        6.根据权利要求1所述的某种视觉检测设备用镶嵌式对接结构，其特征在于：所述工件安置架（7）包括导栓（18）、连接杆（19）和安置架（20），所述工件安置架（7）的内部中部设置有安置架（20），且安置架（20）的上下两侧设置有连接杆（19），所述连接杆（19）的上下两侧设置有导栓（18）。

        7.根据权利要求6所述的某种视觉检测设备用镶嵌式对接结构，其特征在于：所述连接杆（19）与安置架（20）之间为螺纹连接，且导栓（18）通过连接杆（19）与安置架（20）构成拆卸结构。

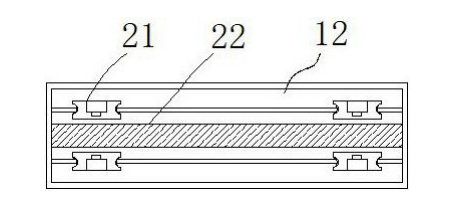

        8.根据权利要求1所述的某种视觉检测设备用镶嵌式对接结构，其特征在于：所述滑槽架（12）包括滑动块（21）和滑轨（22），所述滑槽架（12）的内部开设有滑轨（22），且滑轨（22）的上下两侧设置有滑动块（21）。

        9.根据权利要求1所述的某种视觉检测设备用镶嵌式对接结构，其特征在于：所述设备杆（23）与拼接视觉架（24）之间相互贴合，且设备杆（23）通过拼接视觉架（24）与卡槽栓（25）构成螺纹结构。
