某种橡胶制品生产工艺用视觉检测设备

大学仕 2021-08-17 09:18

0点赞 635浏览

本实用新型公开了某种橡胶制品生产工艺用视觉检测设备，包括安装柜、固定机构、检测机构和传输机构，所述安装柜的内侧均开设有第一滑槽，且第一滑槽的内侧安装有第一滑块，所述第一滑块的一侧焊接有存储箱，且存储箱的两侧均设置有基座，所述基座的内侧开设有第二滑槽，且第二滑槽的内侧均安装有第二滑块，所述第二滑块的上方焊接有活动杆。该橡胶制品生产工艺用视觉检测设备，通过设置传输机构，这样便于传输机构同时缓慢的将橡胶制品传输到检测头的下方进行检测工作，这样大大提升了工作效率，通过设置的电机、连接带和运输带，这样便于可以同时检测较多的橡胶制品，节约了上料的过程，提高了工作效率。

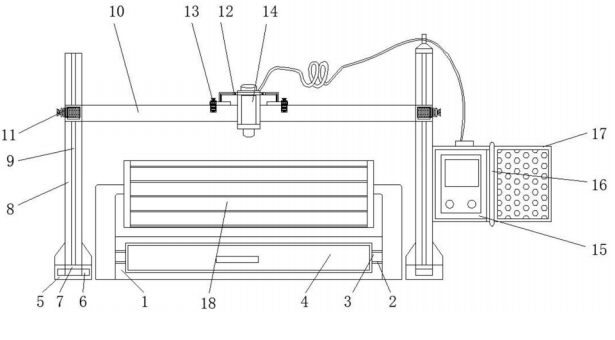

1.某种橡胶制品生产工艺用视觉检测设备，包括安装柜(1)、固定机构(12)、检测机构(14)和传输机构(18)，其特征在于：所述安装柜(1)的内侧均开设有第一滑槽(2)，且第一滑槽(2)的内侧安装有第一滑块(3)，所述第一滑块(3)的一侧焊接有存储箱(4)，且存储箱(4)的两侧均设置有基座(5)，所述基座(5)的内侧开设有第二滑槽(6)，且第二滑槽(6)的内侧均安装有第二滑块(7)，所述第二滑块(7)的上方焊接有活动杆(8)，且活动杆(8)的内侧开设有活动槽(9)，所述活动槽(9)的一侧均安装有夹持杆(10)，且夹持杆(10)的一侧均设置有限位杆(11)，所述固定机构(12)安装在夹持杆(10)的上方，且固定机构(12)的内侧均安装有固定杆(13)，所述检测机构(14)安装在固定机构(12)的内侧，且检测机构(14)的外侧设置有防护箱(15)，所述防护箱(15)的一侧安装有转轴(16)，且转轴(16)的一侧焊接有防护门(17)，所述传输机构(18)安装有存储箱(4)的上方。

2.根据权利要求1所述的某种橡胶制品生产工艺用视觉检测设备，其特征在于：所述存储箱(4)通过第一滑块(3)与安装柜(1)构成滑动结构，且存储箱(4)的外侧长度小于安装柜(1)的内侧长度。

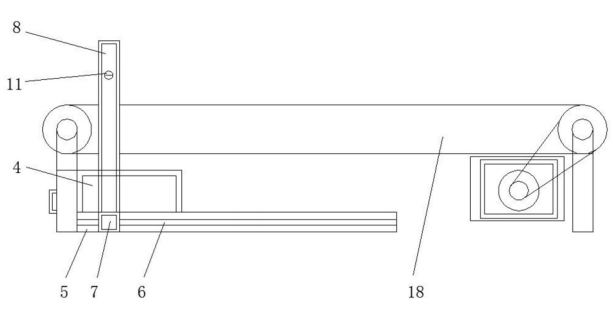

3.根据权利要求1所述的某种橡胶制品生产工艺用视觉检测设备，其特征在于：所述活动杆(8)通过第二滑块(7)与基座(5)构成滑动结构，且活动杆(8)与第二滑块(7)呈垂直设置。

4.根据权利要求1所述的某种橡胶制品生产工艺用视觉检测设备，其特征在于：所述夹持杆(10)与活动槽(9)活动连接，且夹持杆(10)与活动槽(9)呈垂直设置。

5.根据权利要求1所述的某种橡胶制品生产工艺用视觉检测设备，其特征在于：所述固定机构(12)包括第一夹持架(1201)、连接杆(1202)、限位帽(1203)和第二夹持架(1204)，且第一夹持架(1201)的内侧设置有连接杆(1202)，所述连接杆(1202)的外侧设置有限位帽(1203)，且限位帽(1203)的一侧设置有第二夹持架(1204)。

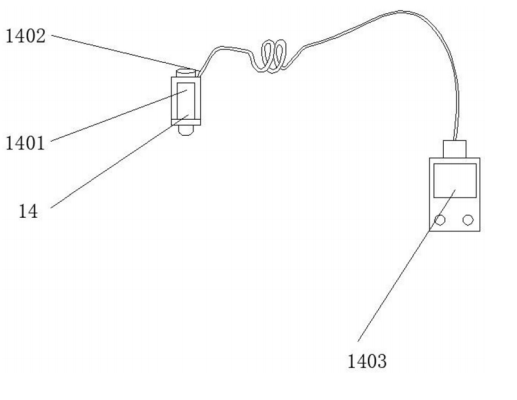

6.根据权利要求1所述的某种橡胶制品生产工艺用视觉检测设备，其特征在于：所述检测机构(14)包括检测头(1401)、传输线(1402)和显示控制面板(1403)，且检测头(1401)的上方设置有传输线(1402)，所述传输线(1402)的下方设置有显示控制面板(1403)。

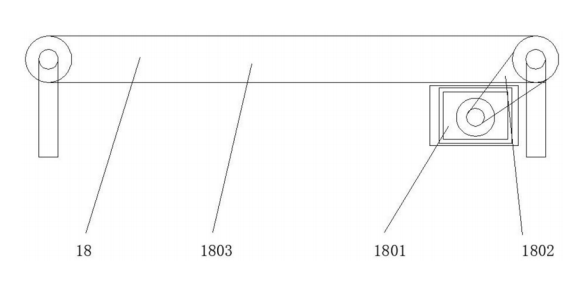

7.根据权利要求1所述的某种橡胶制品生产工艺用视觉检测设备，其特征在于：所述传输机构(18)包括电机(1801)、连接带(1802)和运输带(1803)，且电机(1801)的外侧设置有连接带(1802)，所述连接带(1802)的内侧设置有运输带(1803)。
