本实用新型涉及端子检测领域，特别涉及某种端子视觉检测设备，其包括机台、设置于机台上的转盘机构，以及依次围绕转盘机构设置的端子传输机构和若干个视觉检测机构；所述视觉检测机构包括位置调节机构，以及设置于位置调节机构上的视觉检测器，以使位置调节机构调节所述视觉检测器的方位。本实用新型提供的端子视觉检测设备，其结构紧凑，既可满足对端子产品多方向检测的要求，又能满足不同规格端子产品的检测需求，且能够显著提高检测的准确性。

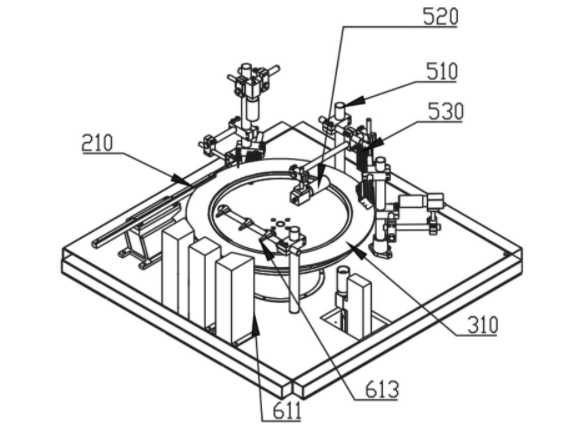

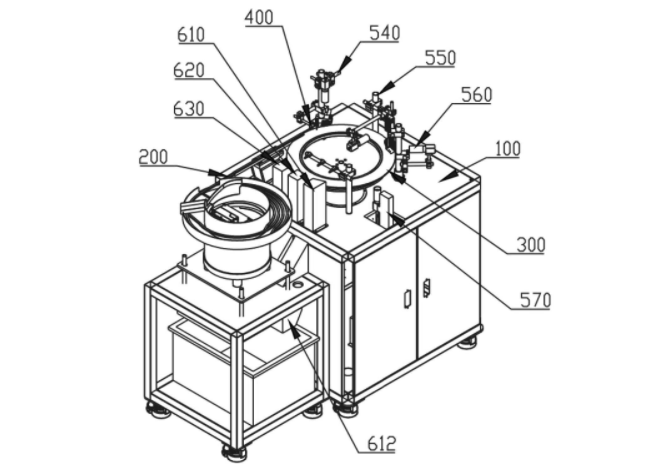

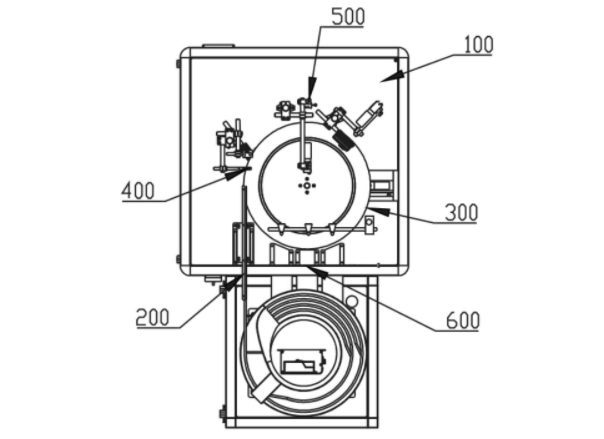

        1.某种端子视觉检测设备，其特征在于：包括机台(100)、设置于机台(100)上的转盘机构(300)，以及依次围绕转盘机构(300)设置的端子传输机构(200)和若干个视觉检测机构(500)； 所述视觉检测机构(500)包括位置调节机构(510)，以及设置于位置调节机构(510)上的视觉检测器(520)，以使位置调节机构(510)调节所述视觉检测器(520)的方位。

        2.根据权利要求1所述的某种端子视觉检测设备，其特征在于：所述位置调节机构(510)包括支撑杆和连接块；所述支撑杆包括第一支撑杆(511)、第二支撑杆(512)和第三支撑杆(513)；所述连接块包括第一连接块(514)、第二连接块(515)和第三连接块(516)；所述连接块上均设有紧固件(519)； 所述第一支撑杆(511)和所述第二支撑杆(512)、所述第二支撑杆(512)和所述第三支撑杆(513)、所述第三支撑杆(513)和所述视觉检测器(520)分别通过第一连接块(514)、第二连接块(515)、第三连接块(516)相互垂直连接，并通过所述紧固件(519)调节以使二者活动或固定连接。

        3.根据权利要求2所述的某种端子视觉检测设备，其特征在于：所述紧固件(519)为紧固螺栓，所述连接块设有若干个与紧固螺栓相匹配的紧固螺孔(523)； 所述连接块设有垂直分布的第一圆柱槽(517)和第二圆柱槽(518)，并设有分别垂直贯穿至所述第一圆柱槽(517)和第二圆柱槽(518)的第一切口(521)和第二切口(522)；所述紧固螺孔(523)分别与第一切口(521)和第二切口(522)垂直贯穿连通。

        4.根据权利要求1所述的某种端子视觉检测设备，其特征在于：所述视觉检测机构(500)还设置有光源(530)。

        5.根据权利要求1所述的某种端子视觉检测设备，其特征在于：所述端子传输机构(200)的传输轨道(210)包括传输底板(211)以及限位导板(212)；传输底板(211)上间隔设置有相互平行的限位导板(212)，两个限位导板(212)之间的间隔形成限位传输槽(213)。

        6.根据权利要求1所述的某种端子视觉检测设备，其特征在于：所述转盘机构(300)包括转盘(310)、驱动转盘(310)转动的第一驱动机构。

        7.根据权利要求6所述的某种端子视觉检测设备，其特征在于：所述转盘(310)采用透明转盘。

        8.根据权利要求1所述的某种端子视觉检测设备，其特征在于：所述端子传输机构(200)与所述视觉检测机构(500)之间还设置有定位感应机构(400)。

        9.根据权利要求1所述的某种端子视觉检测设备，其特征在于：所述视觉检测机构(500)后端还设置有出料机构(600)； 所述出料机构(600)包括出料口(611)、与出料口(611)连通的储料箱(612)以及与出料口(611)的进口位置相对的气枪(613)；所述气枪(613)与气体发生装置气路连通，以使气枪(613)吹扫端子产品进入出料口(611)。

        10.根据权利要求1所述的某种端子视觉检测设备，其特征在于：三个出料机构(600)围绕转盘机构(300)设置，依次为良品出料机构(610)、不良品出料机构(620)以及未检品出料机构(630)。
