本实用新型公开了某种用于视觉检测设备的调节装置，属于视觉检测领域，包括支撑机构、高度调节机构、角度调节机构、吹风机构和固定机构，高度调节机构设置在支撑机构一侧，吹风机构设置在支撑机构另一侧，角度调节机构设置在高度调节机构的上侧，固定机构固定在角度调节机构上，高度调节机构和角度调节机构用于调节视觉检测设备的位置，固定机构用于固定视觉检测设备；固定机构便于灵活安装视觉检测设备；螺杆传动便于视觉检测设备的调节高度，定位环便于调节视觉检测设备的角度；通过风机和布风管能够将上方下落的灰尘进行吹散，减少对镜头的影响；LED灯能够进行补光；整个装置安装快捷、使用方便，适合不同流水线使用，适合大面积推广。

        1.某种用于视觉检测设备的调节装置，其特征在于：包括支撑机构(1)、高度调节机构(2)、角度调节机构(3)、吹风机构(4)和固定机构(5)，所述高度调节机构(2)设置在支撑机构(1)一侧，所述吹风机构(4)设置在支撑机构(1)另一侧，所述角度调节机构(3)设置在高度调节机构(2)的上侧，所述固定机构(5)固定在角度调节机构(3)上。

        2.根据权利要求1所述的某种用于视觉检测设备的调节装置，其特征在于：所述支撑机构(1)包括支撑杆(101)、与支撑杆(101)固定连接的固定板(102)和安装在固定板(102)上的至少两个固定螺栓(103)。

        3.根据权利要求2所述的某种用于视觉检测设备的调节装置，其特征在于：所述支撑杆(101)的形状为L型，所述固定螺栓(103)的数量为四个。

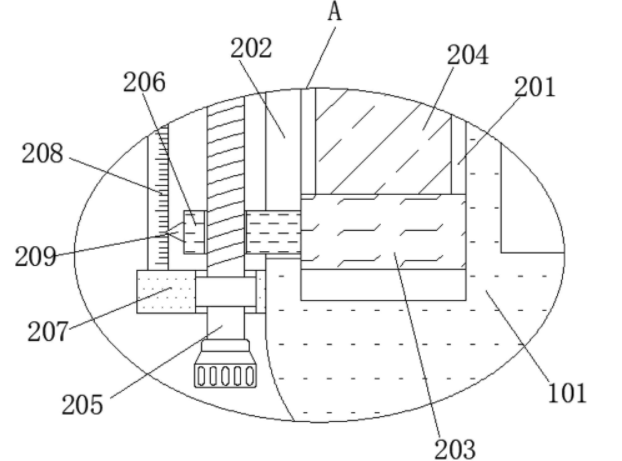

        4.根据权利要求2或3所述的某种用于视觉检测设备的调节装置，其特征在于：所述高度调节机构(2)包括滑道(201)、滑孔(202)、滑块(203)、滑柱(204)、螺杆(205)、传动块(206)和两个固定块(207)，所述滑道(201)开设在支撑杆(101)上，所述滑孔(202)开设在滑道(201)的侧壁上，所述滑块(203)活动设置在滑道(201)内，所述滑柱(204)固定在滑块(203)上，所述固定块(207)设置在支撑杆(101)一侧，所述螺杆(205)的两端活动设置在固定块(207)上，所述传动块(206)活动设置在滑孔(202)内且一端与滑块(203)固定连接，所述传动块(206)远离滑块(203)的一侧与螺杆(205)螺纹连接。

        5.根据权利要求4所述的某种用于视觉检测设备的调节装置，其特征在于：所述高度调节机构(2)还包括标尺(208)和与标尺(208)滑动接触的指针(209)，所述标尺(208)设置在两个固定块(207)之间且与螺杆(205)平行，所述指针(209)设置在传动块(206)远离滑块(203)的一端。

        6.根据权利要求5所述的某种用于视觉检测设备的调节装置，其特征在于：所述角度调节机构(3)包括铰接片(301)、定位环(302)和定位螺栓(303)，所述铰接片(301)与滑柱(204)顶部铰接，所述定位环(302)固定设置在固定机构(5)的底部，所述定位环(302)与铰接片(301)远离滑柱(204)的一侧固定连接，所述定位螺栓(303)设置在滑柱(204)上。

        7.根据权利要求6所述的某种用于视觉检测设备的调节装置，其特征在于：所述定位环(302)上均匀开设有定位孔(304)，所述定位螺栓(303)和定位孔(304)等圆心设置。

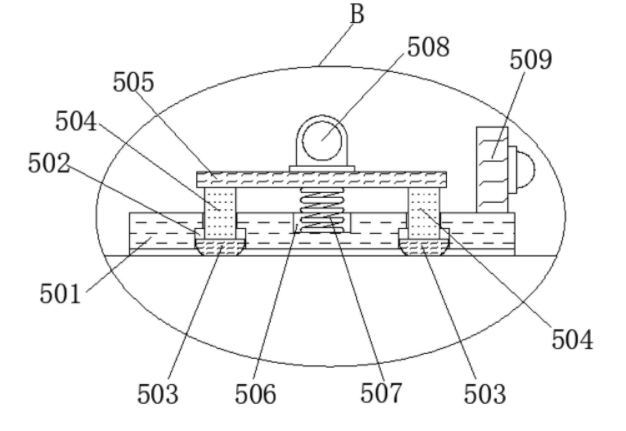

        8.根据权利要求7所述的某种用于视觉检测设备的调节装置，其特征在于：所述固定机构(5)包括安装筒(501)、复位槽(502)、抵触块(503)、导杆(504)、连接杆(505)、凹槽(506)和弹簧(507)，所述安装筒(501)与定位环(302)固定连接，所述复位槽(502)开设在安装筒(501)顶部的内壁上，所述抵触块(503)活动设置在复位槽(502)内，所述导杆(504)的一端与抵触块(503)固定连接、另一端与连接杆(505)固定连接，所述凹槽(506)开设在安装筒(501)的顶部，所述弹簧(507)的一端固定设置在凹槽(506)内、另一端与连接杆(505)固定连接。

        9.根据权利要求8所述的某种用于视觉检测设备的调节装置，其特征在于：所述连接杆(505)上设置有拉环(508)，所述安装筒(501)上设置有LED灯(509)。

        10.根据权利要求1所述的某种用于视觉检测设备的调节装置，其特征在于：所述吹风机构(4)包括固定设置在支撑杆(101)另一侧的风机(401)和与风机(401)连接的布风管(402)。
