某种柔性线路板设备用视觉检测设备

大学仕 2021-08-16 09:20

0点赞 1052浏览

本实用新型涉及检测设备技术领域，尤其涉及某种柔性线路板设备用视觉检测设备，包括机架，机架的上端设置有第一输送通道和第二输送通道，第一输送通道设置有视觉检测装置，视觉检测装置包括机壳，机壳内设置有相机组件，相机组件包括镜头、对焦组件和用于驱动对焦组件上下移动对焦的第一升降机构；第一输送通道的尾段与第二输送通道的首端之间分别设置有至少两组第一横向转送装置，第一输送通道的首段与第二输送通道的尾端之间分别设置有至少两组第二横向转送装置，第一横向转送装置和所述第二横向转送装置结构相同，本实用新型实现对FPC板自动化送料、视觉检测，提高生产效率，降低人工成本，环形设置减少设备占地面积，降低生产成本。

1.柔性线路板设备用视觉检测设备，包括机架，其特征在于：所述机架的上端设置有第一输送通道和第二输送通道，所述第一输送通道设置有视觉检测装置，所述视觉检测装置包括机壳，所述机壳内设置有相机组件，所述相机组件包括镜头、对焦组件和用于驱动对焦组件上下移动对焦的第一升降机构；所述第一输送通道的尾段与第二输送通道的首端之间分别设置有至少两组第一横向转送装置，所述第一输送通道的首段与第二输送通道的尾端之间分别设置有至少两组第二横向转送装置，所述第一横向转送装置和所述第二横向转送装置结构相同。

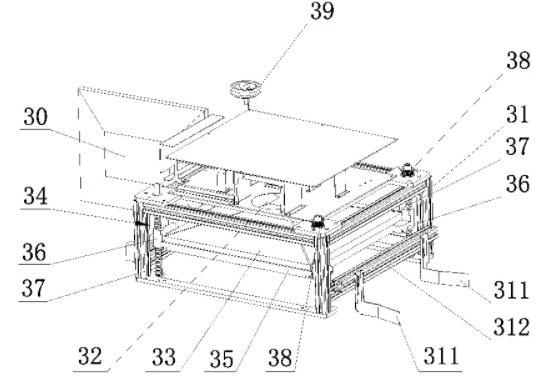

2.根据权利要求1所述的柔性线路板设备用视觉检测设备，其特征在于：所述对焦组件的下端设置有固定框架，所述固定框架为矩形，所述固定框架的四个角均设置有升降块和与升降块传动连接的螺杆，四根所述螺杆的上端均设置有齿带轮，四个所述齿带轮之间通过齿带传动连接，其中一根螺杆设置有调节转钮。

3.根据权利要求1所述的柔性线路板设备用视觉检测设备，其特征在于：所述机壳的外部设置有两块引导板。

4.根据权利要求3所述的柔性线路板设备用视觉检测设备，其特征在于：所述机壳的外部设置有导轨，两块所述引导板的一端分别与导轨滑动连接。

5.根据权利要求1所述的柔性线路板设备用视觉检测设备，其特征在于：所述机壳的外部设置有显示器。

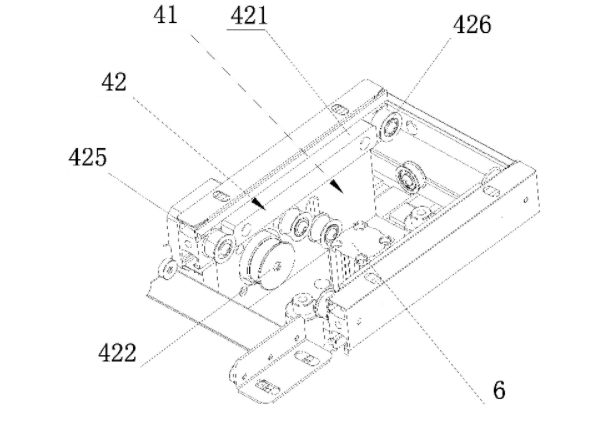

6.根据权利要求1所述的柔性线路板设备用视觉检测设备，其特征在于：所述第一横向转送装置包括升降框架，所述升降框架的底端设置有用于驱动升降框架升降的第二升降机构，所述升降框架的顶端设置有第一送料带机构和与第一送料带机构对设置的第二送料带机构，所述第一送料带机构与所述第二送料带机构结构相同。

7.根据权利要求6所述的柔性线路板设备用视觉检测设备，其特征在于：所述第一送料带机构包括第一送料带和用于驱动第一送料带送料的第三驱动机构，所述第三驱动机构包括主动轮、用于驱动主动轮转动的第一电机、用于驱动第一送料带送料的第一从动轮和第二从动轮，所述主动轮通过第一送料带与第一从动轮、第二从动轮传动连接。

8.根据权利要求6所述的柔性线路板设备用视觉检测设备，其特征在于：所述第二升降机构包括气缸，所述气缸的活塞杆穿过所述升降框架的底部并与机架连接。

9.根据权利要求8所述的柔性线路板设备用视觉检测设备，其特征在于：所述气缸的两侧分别设置有两根滑动导杆，两根所述滑动导杆的一端穿过所述升降框架的底部并与机架连接。
