某种便于调节高度的视觉检测设备

大学仕 2021-08-13 08:59

0点赞 421浏览

本实用新型公开了某种便于调节高度的视觉检测设备，包括支架、第二固定块和罩盖，所述支架的中部贯穿安装有第一支撑杆，所述第一支撑杆的左右两侧安装有第二支撑杆，所述第二连接杆的中部贯穿在视觉检测仪的内部，且视觉检测仪的左右两端均连接有第一固定块，所述第二固定块的右端连接有第二连接杆，所述第二固定块与第一稳固块之间通过皮带相连接，所述第一连接杆的上方安装有第二电机，所述罩盖的下方连接有支架，且罩盖的底端贯穿安装有第二稳固块，所述罩盖的左右两端均贯穿安装有第二稳定杆。该便于调节高度的视觉检测设备，不仅方便调节高度，而且方便旋转观察物品，并且方便转动和移动视觉检测仪。

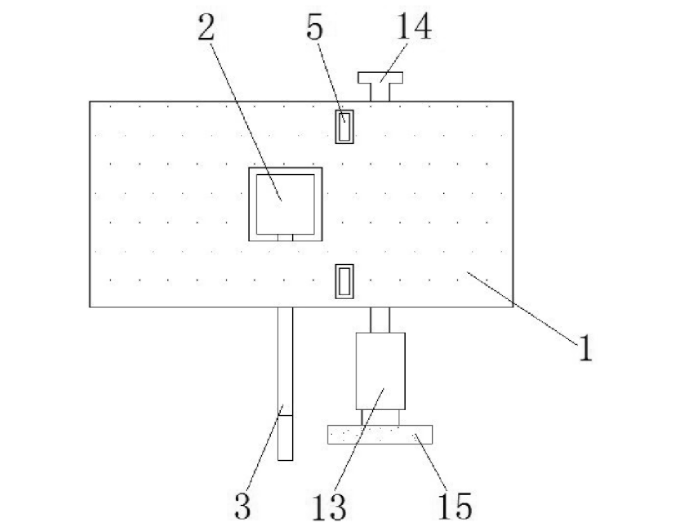

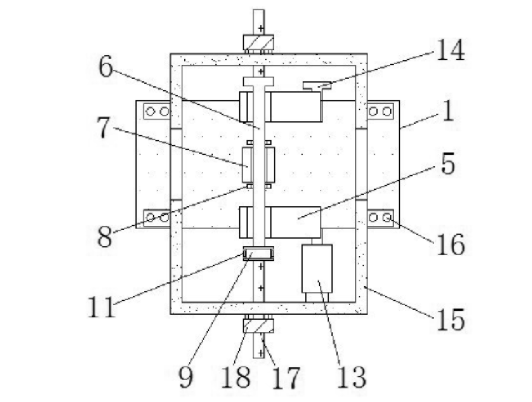

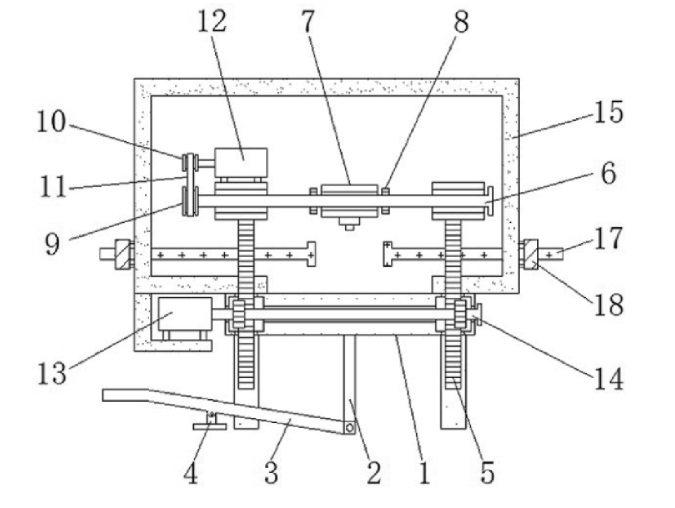

1.某种便于调节高度的视觉检测设备，包括支架（1）、第二固定块（9）和罩盖（15），其特征在于：所述支架（1）的中部贯穿安装有第一支撑杆（2），且第一支撑杆（2）的底端连接有第一连接杆（3），并且第一连接杆（3）的中部连接有第一限位块（4），所述第一支撑杆（2）的左右两侧安装有第二支撑杆（5），且第二支撑杆（5）的顶部贯穿安装有第二连接杆（6），所述第二连接杆（6）的中部贯穿在视觉检测仪（7）的内部，且视觉检测仪（7）的左右两端均连接有第一固定块（8），所述第二固定块（9）的右端连接有第二连接杆（6），且第二固定块（9）的上方安装有第一稳固块（10），所述第二固定块（9）与第一稳固块（10）之间通过皮带（11）相连接，且第一稳固块（10）的右端连接有第一电机（12），所述第一连接杆（3）的上方安装有第二电机（13），且第二电机（13）的右端连接有第一稳定杆（14），所述罩盖（15）的下方连接有支架（1），且罩盖（15）的底端贯穿安装有第二稳固块（16），所述罩盖（15）的左右两端均贯穿安装有第二稳定杆（17），且第二稳定杆（17）的外侧贯穿安装在限定块（18）的内部。

2.根据权利要求1所述的某种便于调节高度的视觉检测设备，其特征在于：所述支架（1）与第一支撑杆（2）之间构成升降结构，且第一支撑杆（2）与第一连接杆（3）之间构成转动结构，并且第一连接杆（3）在支架（1）的底部倾斜设置。

3.根据权利要求1所述的某种便于调节高度的视觉检测设备，其特征在于：所述第二支撑杆（5）与第一稳定杆（14）的连接方式为啮合连接，且第二支撑杆（5）与第二连接杆（6）之间构成转动结构，并且第二连接杆（6）与第一固定块（8）的连接方式为螺纹连接。

4.根据权利要求1所述的某种便于调节高度的视觉检测设备，其特征在于：所述第一稳定杆（14）与支架（1）之间构成转动结构，且支架（1）与第二支撑杆（5）之间构成升降结构，并且第二支撑杆（5）关于支架（1）的中轴线对称设置。

5.根据权利要求1所述的某种便于调节高度的视觉检测设备，其特征在于：所述罩盖（15）与限定块（18）之间构成转动结构，且限定块（18）与第二稳定杆（17）的连接方式为螺纹连接，并且第二稳定杆（17）关于罩盖（15）的中轴线对称设置。

6.根据权利要求1所述的某种便于调节高度的视觉检测设备，其特征在于：所述第二稳固块（16）与罩盖（15）之间构成转动结构，且第二稳固块（16）与支架（1）的连接方式为螺纹连接。
