本实用新型公开了某种用于手机螺母检测的视觉检测设备，包括检测设备架和第二固定块，所述检测设备架的内壁开设有螺纹槽，且螺纹槽的内壁设置有螺纹杆，所述螺纹杆的外壁固定有观测放大镜，且螺纹杆的外壁上方焊接有第一固定块，所述第一固定块的内壁安装有转轴，且转轴的外表面设置有转块，所述转块的外壁焊接有第一卡块，且第一卡块的外表面开设有第一卡槽，所述检测设备架的内壁固定有限位块，且限位块的外表面安装有第三卡块。该用于手机螺母检测的视觉检测设备，通过设置固定机构可以很好的将检测设备架佩戴在眼眶的相应位置，同时缓冲机构可以很好的对于眼睛周围起到很好的保护作用，这样可以长时间的对于螺母进行相应的检测。

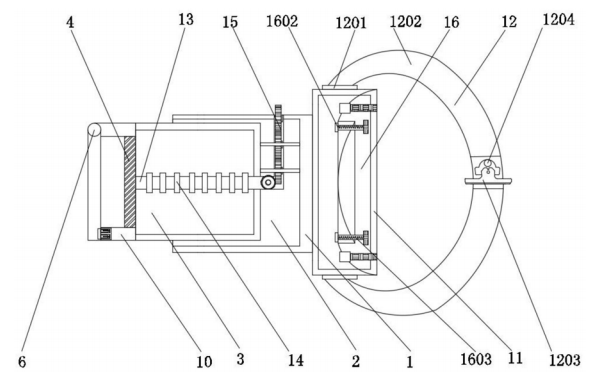

        1.某种用于手机螺母检测的视觉检测设备，包括检测设备架(1)和第二固定块(11)，其特征在于：所述检测设备架(1)的内壁开设有螺纹槽(2)，且螺纹槽(2)的内壁设置有螺纹杆(3)，所述螺纹杆(3)的外壁固定有观测放大镜(4)，且螺纹杆(3)的外壁上方焊接有第一固定块(5)，所述第一固定块(5)的内壁安装有转轴(6)，且转轴(6)的外表面设置有转块(7)，所述转块(7)的外壁焊接有第一卡块(8)，且第一卡块(8)的外表面开设有第一卡槽(9)，同时第一卡槽(9)的外表面固定有承接块(10)，所述第二固定块(11)焊接在检测设备架(1)的外壁另一侧，且检测设备架(1)的外壁安装有固定机构(12)，所述检测设备架(1)的内壁固定有限位块(13)，且限位块(13)的外表面安装有第三卡块(14)，所述限位块(13)的内壁安装有齿轮机构(15)，所述第二固定块(11)的内部安装有缓冲机构(16)。

        2.根据权利要求1所述的某种用于手机螺母检测的视觉检测设备，其特征在于：所述螺纹杆(3)通过螺纹槽(2)与检测设备架(1)螺纹连接，且螺纹杆(3)的外壁与螺纹槽(2)的内壁紧密贴合。

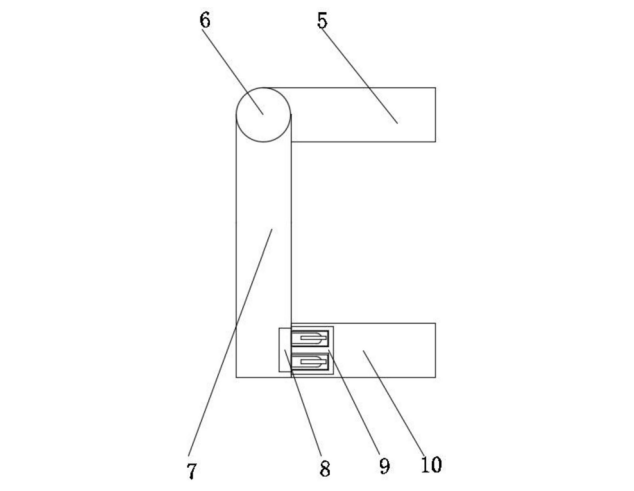

        3.根据权利要求1所述的某种用于手机螺母检测的视觉检测设备，其特征在于：所述转块(7)通过转轴(6)与第一固定块(5)构成旋转结构，且转块(7)为扇形结构设置。

        4.根据权利要求1所述的某种用于手机螺母检测的视觉检测设备，其特征在于：所述第一卡块(8)通过第一卡槽(9)与承接块(10)卡合连接，且第一卡槽(9)的宽度大于第一卡块(8)的宽度。

        5.根据权利要求1所述的某种用于手机螺母检测的视觉检测设备，其特征在于：所述固定机构(12)包括第二卡块(1201)、固定带(1202)、卡扣(1203)和第二卡槽(1204)，所述第二固定块(11)的外壁固定有第二卡块(1201)，且第二卡块(1201)的内壁安装有固定带(1202)，所述固定带(1202)的内壁安装有卡扣(1203)，且卡扣(1203)的外壁开设有第二卡槽(1204)。

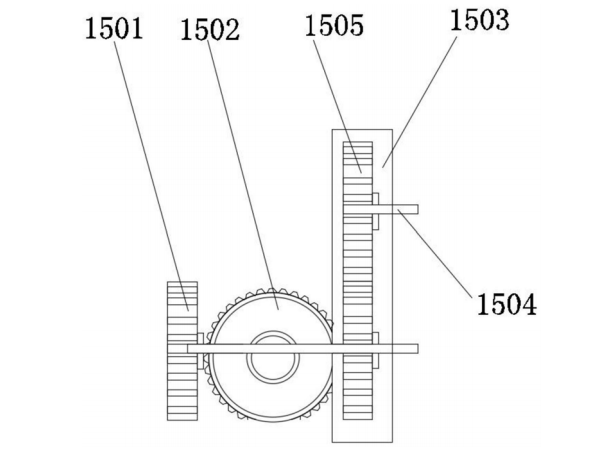

        6.根据权利要求1所述的某种用于手机螺母检测的视觉检测设备，其特征在于：所述齿轮机构(15)包括第一旋转齿轮(1501)、连接齿轮(1502)、第三固定块(1503)、限位杆(1504)和第二旋转齿轮(1505)，所述限位块(13)的内壁安装有第一旋转齿轮(1501)，且第一旋转齿轮(1501)的外壁固定有连接齿轮(1502)，所述连接齿轮(1502)的外壁固定有第三固定块(1503)，且第三固定块(1503)的内壁固定有限位杆(1504)，同时限位杆(1504)的外表面安装有第二旋转齿轮(1505)。

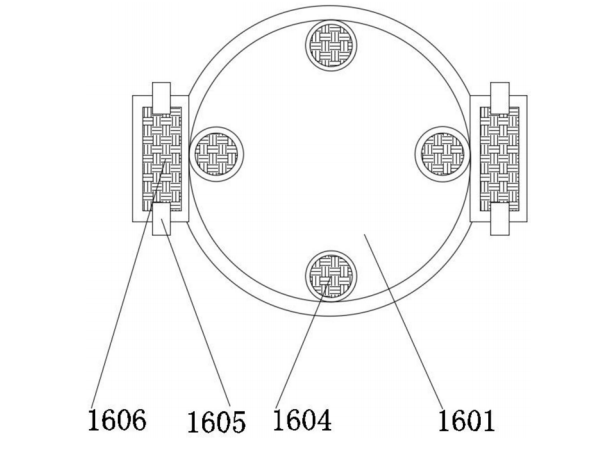

        7.根据权利要求1所述的某种用于手机螺母检测的视觉检测设备，其特征在于：缓冲机构(16)包括观测罩(1601)、第四卡块(1602)、缓冲弹簧(1603)、第一缓冲棉(1604)、第五卡块(1605)和第二缓冲棉(1606)，所述第二固定块(11)的内壁安装有观测罩(1601)，且观测罩(1601)的外壁固定有第四卡块(1602)，所述第四卡块(1602)的外壁固定有缓冲弹簧(1603)，且缓冲弹簧(1603)的外表面安装有第一缓冲棉(1604)，所述观测罩(1601)的内壁设置有第五卡块(1605)，且第五卡块(1605)的外壁安装有第二缓冲棉(1606)。
