本发明公开了某种汽车零配件的视觉检测设备，涉及检测设备技术领域。本发明包括底座，底座上固定连接一检测箱，底座底部固定连接有滚轮；检测箱内滑动连接一升降台，升降台上固定连接有第一电机，第一电机转轴处固定连接一检测台；升降台与底座之间固定连接有一对交叉设置的第一连杆，升降台下表面和底座上表面均固定连接有一对第一滑轨，第一滑轨上滑动连接有第一滑块，第一连杆两端均与第一滑块转动连接；检测箱上方内壁固定连接有连接块，连接块上铰接有照明灯，底座内设有蓄电池。本发明通过第一电机可带动检测台转动，且通过第二电机可调节检测台的高度，方便对汽车零配件进行检测。

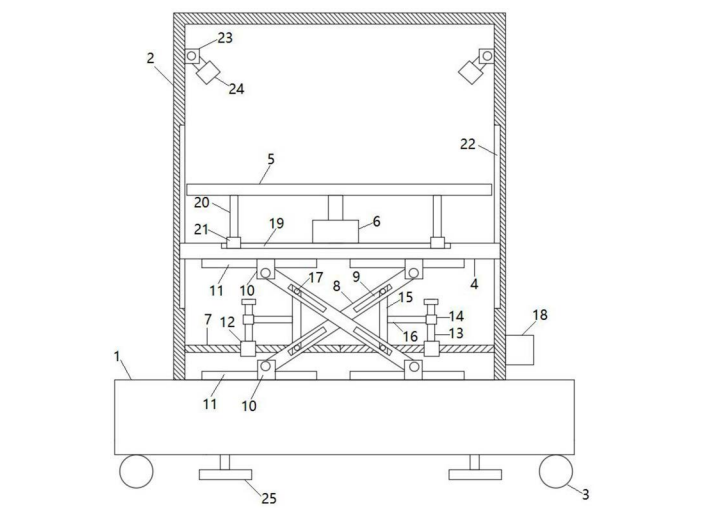

        1.某种汽车零配件的视觉检测设备，其特征在于：包括底座(1)，所述底座(1)上固定连接一检测箱(2)，所述底座(1)底部固定连接有滚轮(3)； 所述检测箱(2)内滑动连接一升降台(4)，所述升降台(4)上固定连接有第一电机(6)，所述第一电机(6)转轴处固定连接一检测台(5)； 所述升降台(4)与所述底座(1)之间固定连接有一对交叉设置的第一连杆(8)，所述升降台(4)下表面和所述底座(1)上表面均固定连接有一对第一滑轨(11)，所述第一滑轨(11)上滑动连接有第一滑块(10)，所述第一连杆(8)两端均与所述第一滑块(10)转动连接； 所述检测箱(2)上方内壁固定连接有连接块(23)，所述连接块(23)上铰接有照明灯(24)，所述底座(1)内设有蓄电池(35)。

        2.根据权利要求1所述的某种汽车零配件的视觉检测设备，其特征在于，所述检测箱(2)内转动连接一水平设置的丝杆(7)，所述丝杆(7)的一端连接有第二电机(18)，所述第二电机(18)固定连接在所述检测箱(2)上，所述丝杆(7)上螺纹连接有一对螺纹块(12)，所述丝杆(7)两端螺纹方向相反，两所述螺纹块(12)分别设在所述丝杆(7)相反螺纹上，所述螺纹块(12)上固定连接有滑杆(13)。

        3.根据权利要求2所述的某种汽车零配件的视觉检测设备，其特征在于，两所述第一连杆(8)之间对称连接有一对竖直设置的连接杆(15)，所述连接杆(15)的两端均与所述第一连杆(8)滑动连接，所述连接杆(15)上垂直连接有一推杆(16)，所述推杆(16)的一端固定连接有与所述滑杆(13)滑动连接的滑套(14)。

        4.根据权利要求3所述的某种汽车零配件的视觉检测设备，其特征在于，所述第一连接杆(8)上设有一对滑孔(9)，所述连接杆(15)的两端均设有与所述滑孔(9)滑动连接的滑轴(17)。

        5.根据权利要求2或3或4所述的某种汽车零配件的视觉检测设备，其特征在于，所述滑杆(13)的上端设有挡块。

        6.根据权利要求5所述的某种汽车零配件的视觉检测设备，其特征在于，所述检测台(5)下表面固定连接有第一支撑杆(20)，所述升降台(4)上设有环形槽(19)，所述第一支撑杆(20)下端固定连接有与所述环形槽(19)滑动连接的第二滑块(21)。

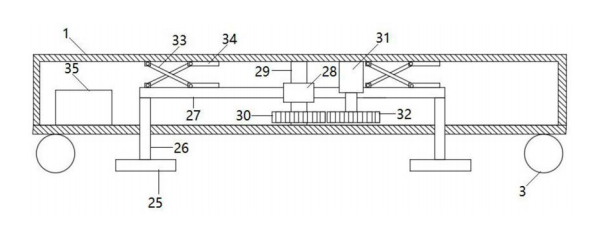

        7.根据权利要求1或6所述的某种汽车零配件的视觉检测设备，其特征在于，所述底座(1)内转动连接一竖直设置的转动轴(29)，所述转动轴(29)表面螺纹连接一水平设置的升降板(27)，所述升降板(27)上固定连接有与所述转动轴(29)螺纹连接的螺纹套(28)，所述升降板(27)两端均垂直固定连接有第二支撑杆(26)，所述第二支撑杆(26)下端延长至所述底座(1)外部，且所述第二支撑杆(26)下端固定连接有支撑座(25)。

        8.根据权利要求7所述的某种汽车零配件的视觉检测设备，其特征在于，所述转动轴(29)上固定连接有第一齿轮(30)，所述底座(1)内固定连接有第三电机(31)，所述第三电机(31)转轴上固定连接有与所述第一齿轮(30)啮合的第二齿轮(32)。

        9.根据权利要求8所述的某种汽车零配件的视觉检测设备，其特征在于，所述升降板(27)与所述底座(1)内壁之间固定连接有一对支撑组件，所述支撑组件包括一对交叉设置的第二连杆(33)，所述第二连杆(33)的两端分别与所述底座(1)、升降板(27)铰接，所述底座(1)内壁和所述升降板(27)上均固定连接有第二滑轨(34)，所述第二连杆(33)的一端与所述第二滑轨(34)滑动连接。

        10.根据权利要求1或6或9所述的某种汽车零配件的视觉检测设备，其特征在于，所述检测箱(2)内壁设有与所述升降台(4)滑动配合的滑槽(22)。
