本实用新型公开某种条形光源固定调节机构及机器视觉检测设备,条形光源固定调节机构包括设置在条形光源两端的安装端和调节端;安装端包括一个安装座和一个承托轴,一个安装座固定在C型槽的槽孔的一端,一个承托轴与条形光源固定连接且可转动地与一个安装座连接;调节端包括另一安装座、另一承托轴、定位轴套及调节紧固件,另一安装座固定在C型槽的槽孔的另一端,定位轴套与另一安装座固定连接,调节紧固件可调节地安装在定位轴套上以松开另一承托轴或限制另一承托轴。本实用新型通过调节紧固件的松紧来对条形光源的角度进行调节和固定,可根据不同的视场需求来调节条形光源的角度,以营造最佳的照明视场,其结构简单、调节方便、维护成本较低。

1.某种条形光源固定调节机构,用于将条形光源(70)安装到C型槽(60)内,其特征在于:所述条形光源固定调节机构包括分别设置在条形光源(70)两端的安装端和调节端;所述安装端包括一个安装座(10)和一个承托轴(20),所述一个安装座(10)固定在C型槽(60)的槽孔的一端,所述一个承托轴(20)与条形光源(70)固定连接且可转动地与所述一个安装座(10)连接;所述调节端包括另一安装座(10)、另一承托轴(20)、定位轴套(40)及调节紧固件,所述另一安装座(10)固定在C型槽(60)的槽孔的另一端,所述定位轴套(40)与所述另一安装座(10)固定连接,所述调节紧固件可调节地安装在所述定位轴套(40)上以松开所述另一承托轴(20)使可相对所述另一安装座(10)转动或限制所述另一承托轴(20)使相对所述另一安装座(10)锁紧。

2.根据权利要求1所述的条形光源固定调节机构,其特征在于:每一所述安装座(10)包括轴承(11)及轴承座(12),所述轴承(11)以轴线沿条形光源(70)的长度方向的方式固定在所述轴承座(12)上,所述承托轴(20)与所述轴承(11)的内圈固定连接。

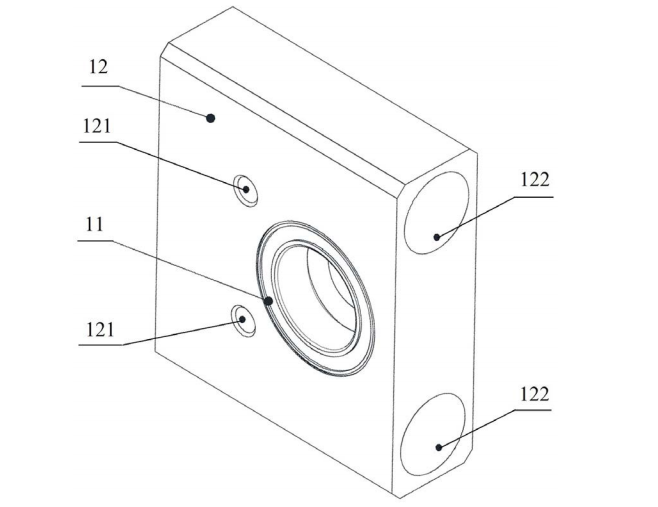

3.根据权利要求2所述的条形光源固定调节机构,其特征在于:所述轴承座(12)为铝合金材质机加工而成,所述轴承座(12)上分别开设有定位轴套连接孔(121)和固定孔(122);所述定位轴套连接孔(121)平行于所述轴承(11)的轴向设置,用于通过紧固件与所述定位轴套(40)固定连接;所述固定孔(122)垂直于所述轴承(11)的轴向设置,用于通过紧固件将所述安装座(10)固定在C型槽(60)的槽孔中。

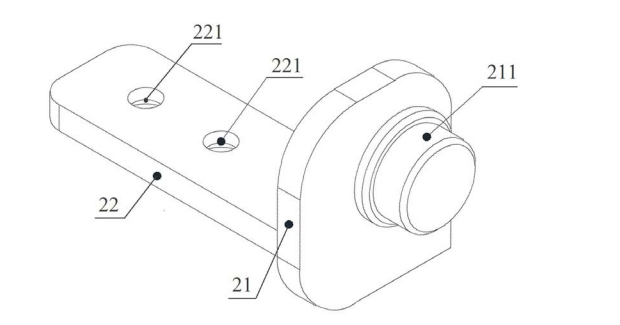

4.根据权利要求2所述的条形光源固定调节机构,其特征在于:每一所述承托轴(20)包括端板(21)及承托板(22),所述端板(21)用于设置在条形光源(70)的端面,所述承托板(22)用于设置在条形光源(70)的底部,所述端板(21)上沿所述轴承(11)的轴线方向凸伸出安装轴(211),所述安装轴(211)与对应的所述轴承(11)过盈配合连接;所述承托板(22)上开设有光源安装孔(221)以供通过紧固件与条形光源(70)固定。

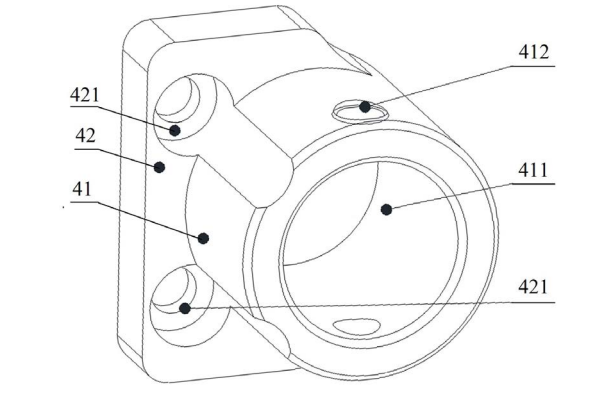

5.根据权利要求4所述的条形光源固定调节机构,其特征在于:所述定位轴套(40)包括安装轴套(41)及连接部(42),所述安装轴套(41)套设在所述调节端的所述安装轴(211)外,所述连接部(42)从所述安装轴套(41)的外壁向外延伸而成以供将所述定位轴套(40)与所述调节端的所述安装座(10)固定。

6.根据权利要求5所述的条形光源固定调节机构,其特征在于:所述安装轴套(41)沿轴向开设有与所述安装轴(211)的外径相匹配的轴孔(411),所述安装轴套(41)的周壁上开设调节螺栓孔(412),所述调节紧固件为调节螺栓(50),所述调节螺栓(50)沿与所述轴承(11)的轴线垂直的方向旋入所述调节螺栓孔(412)中以选择性地与所述轴孔(411)内所述安装轴(211)的周壁抵接。
7.根据权利要求5所述的条形光源固定调节机构,其特征在于:所述连接部(42)上开设有定位孔(421),所述定位孔(421)的孔径和位置与调节端的所述安装座(10)上的开设的定位轴套连接孔(121)相对应。

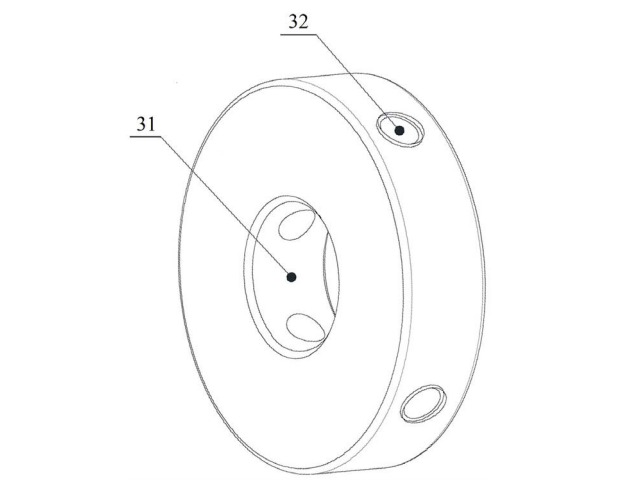

8.根据权利要求5所述的条形光源固定调节机构,其特征在于:所述调节端还包括滚滑轮(30),所述滚滑轮(30)套设在所述调节端的所述安装轴(211)上并与所述安装轴(211)固定连接,以供通过所述滚滑轮(30)转动所述安装轴(211)。

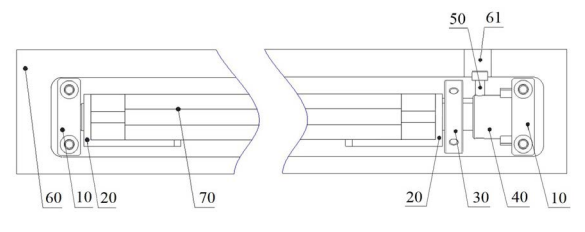

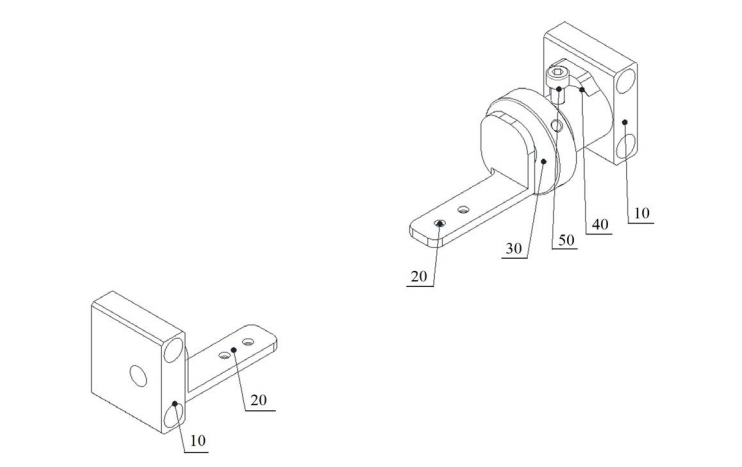

9.一种机器视觉检测设备,其特征在于:包括根据权利要求1至7中任一项所述的条形光源固定调节机构、C型槽(60)及条形光源(70),所述安装端的所述安装座(10)、所述安装端的所述承托轴(20)、所述条形光源(70)、所述调节端的所述承托轴(20)、滚滑轮(30)、所述定位轴套(40)、所述调节端的所述安装座(10)沿所述条形光源(70)的长度方向顺次布置在所述C型槽(60)的槽孔内,所述滚滑轮(30)设置在所述调节端以供通过所述滚滑轮(30)转动所述条形光源(70)。

10.根据权利要求9所述的机器视觉检测设备,其特征在于:所述C型槽(60)上对应于所述调节紧固件的位置开设有调节孔(61),以使所述调节紧固件可由所述调节孔(61)内被旋动。
