某种用于无线耳机开机检测自动化装置

大学仕 2021-03-09 08:57

0点赞 1290浏览

本发明涉及无线耳机检测技术领域，且公开了某种用于无线耳机开机检测自动化装置，包括机体，所述检测机构的内部转动安装有驱动杆，驱动杆的上方设置有耳机，移动杆的外侧转动安装有凸轮开关，气囊的下方固定连接有出气管，支撑弹簧的两侧活动安装有限位块，限位弹簧的内侧固定安装有第二电磁铁，稳定弹簧的外侧活动安装有接触杆。该用于无线耳机开机检测自动化装置，通过耳机压缩驱动杆，使得驱动杆上的弧形杆转动并推动移动杆上移，使得移动杆带动凸轮开关转动打开，从而第二电磁铁通电吸引限位块，使得气囊中的气体通过出气管进入到接触杆的内侧，并推动接触杆与耳机的底端接触，进行开机测试，实现了无需人工手动放置耳机的效果。

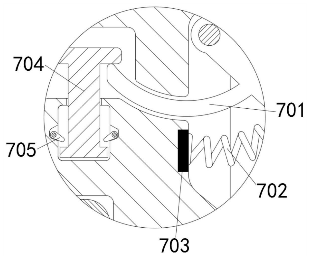

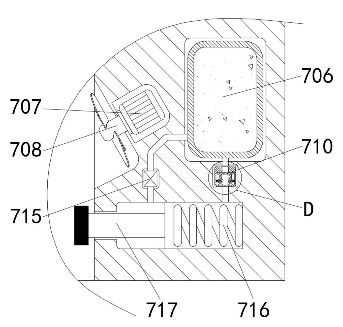

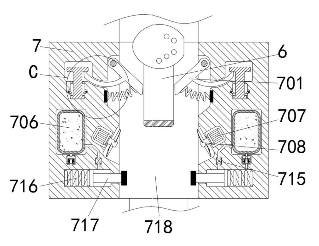

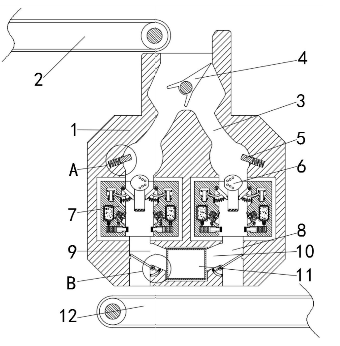

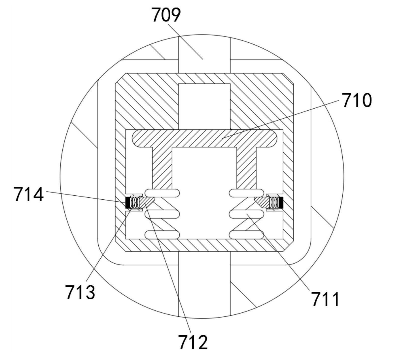

1.某种用于无线耳机开机检测自动化装置，包括机体(1)，其特征在于，所述机体(1)的上方转动安装有上传送带(2)，机体(1)的内部设置有第一滑道(3)，第一滑道(3)的内部转动安装有分流杆(4)，分流杆(4)的下方活动安装有导向杆(5)，导向杆(5)的内侧固定安装有缓冲弹簧(501)，缓冲弹簧(501)的下方固定安装有检测机构(7)，检测机构(7)的内部转动安装有驱动杆(701)，驱动杆(701)的上方设置有耳机(6)，驱动杆(701)的内侧固定连接有弧形弹簧(702)，弧形弹簧(702)的内侧固定安装有第一电磁铁(703)，第一电磁铁(703)的左上方活动安装有移动杆(704)，移动杆(704)的外侧转动安装有凸轮开关(705)，移动杆(704)的下方固定安装有气囊(706)，气囊(706)的外侧固定安装有驱动电机(707)，驱动电机(707)的主轴上固定连接有风扇(708)，气囊(706)的下方固定连接有出气管(709)，出气管(709)的内部活动安装有限位挡板(710)，限位挡板(710)的下方固定安装有支撑弹簧(711)，支撑弹簧(711)的两侧活动安装有限位块(712)，限位块(712)的内侧固定安装有限位弹簧(713)，限位弹簧(713)的内侧固定安装有第二电磁铁(714)，气囊(706)的侧边固定安装有抽气机(715)，抽气机(715)的下方固定安装有稳定弹簧(716)，稳定弹簧(716)的外侧活动安装有接触杆(717)，接触杆(717)与稳定弹簧(716)固定连接，检测机构(7)的中间设置有检测滑道(718)，检测滑道(718)的下方固定连接有第二滑道(8)，第二滑道(8)的内侧转动安装有分离挡板(9)，分离挡板(9)的下端固定连接有拉伸弹簧(901)，拉伸弹簧(901)的左侧固定安装有第三电磁铁(902)，分离挡板(9)的内侧设置有回收滑道(10)，回收滑道(10)的内部固定安装有回收箱(11)，回收箱(11)的下方转动安装有下传送带(12)。
