一种自动化纺织装置

大学仕 2021-01-06 08:58

0点赞 464浏览

本发明公开了一种自动化纺织装置，包括安装在固定架内部的隔板、输送机构和切断机构，输送机构包括支撑板、电机、驱动轴、固定齿轮和转轴，驱动轴分别与端面齿轮、牵引辊以及传动齿轮固定连接，端面齿轮与固定齿轮啮合连接，固定齿轮与转轴底端固定连接，切断机构包括导纱板、电动推杆、连接板和刀片。本发明通过设置有牵引辊实现纱线牵引的同时，能够保证卷筒同时转动，避免纱线与卷筒表面差绕过紧而无法快速分离的问题，防止在牵引时出现纱线拉扯而发生断裂的问题，保证纺织设备的稳定生产，本发明通过设置有导纱板方便纱线的快速牵引，无需人员进行纱线的牵引，且纱线能够快速切断，提高操作便利性，实现纺织装置的自动化生产。

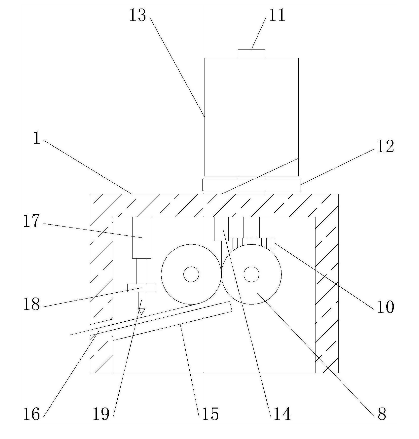

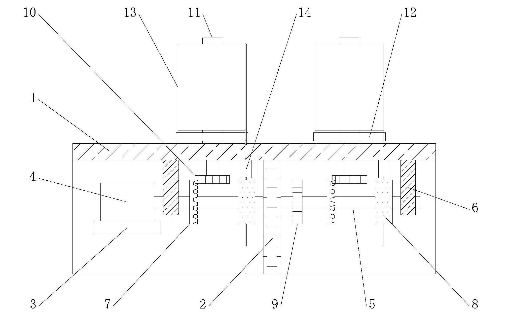

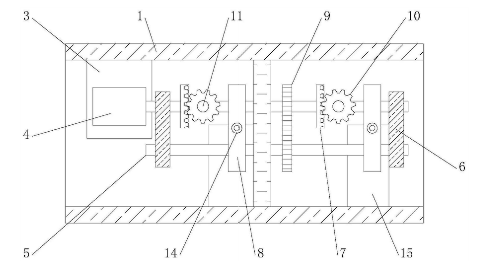

1.一种自动化纺织装置，其特征在于，包括安装在固定架(1)内部的隔板(2)、输送机构和切断机构，所述输送机构包括支撑板(3)、电机(4)、驱动轴(5)、固定齿轮(10)和转轴(11)，所述支撑板(3)与固定架(1)内部固定连接，所述支撑板(3)顶部与电机(4)固定连接，所述电机(4)输出端与驱动轴(5)固定连接，且所述驱动轴(5)分别与端面齿轮(7)、牵引辊(8)以及传动齿轮(9)固定连接，所述端面齿轮(7)与固定齿轮(10)啮合连接，所述固定齿轮(10)与转轴(11)底端固定连接，且所述转轴(11)与固定架(1)顶部转动连接，所述转轴(11)与转盘(12)固定连接，且所述固定架(1)顶部与导纱管(14)固定连接，所述切断机构包括导纱板(15)、电动推杆(17)、连接板(18)和刀片(19)，所述导纱板(15)与固定架(1)内壁固定连接，所述固定架(1)侧壁开设有导纱孔(16)，所述电动推杆(17)与固定架(1)顶端内部固定连接，所述电动推杆(17)底端与连接板(18)固定连接，且所述连接板(18)底部固接有刀片(19)。
