复式多轴自动化钻孔机

大学仕 2020-12-30 10:43

0点赞 506浏览

摘要：

本发明公开了一种复式多轴自动化钻孔机，包括动力装置、钻孔装置和进给装置，钻孔装置包括底板座和刀塔，刀塔安装在底板座的两端，包括主动齿轮、从动齿轮、主轴、从轴和钻孔刀具，主动齿轮安装在刀塔的中部，主轴横向贯穿并固定在主动齿轮的键槽上，从动齿轮与主动齿轮的边缘啮合，从轴固定在从动齿轮上，钻孔刀具安装在从轴上并朝向进给装置。

背景技术：

钻孔机是指利用比目标物更坚硬、更锐利的工具通过旋转切削或旋转挤压的方式，在目标物上留下圆柱形孔或洞的机械和设备统称。

发明内容：

本发明主要解决的技术问题是提供一种复式多轴自动化钻孔机，能够解决现有钻孔机存在的上述问题。

为解决上述技术问题，本发明采用的一个技术方案是：

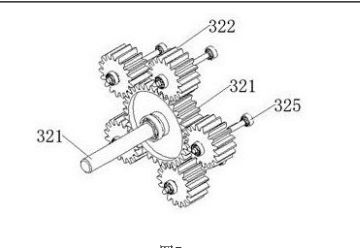

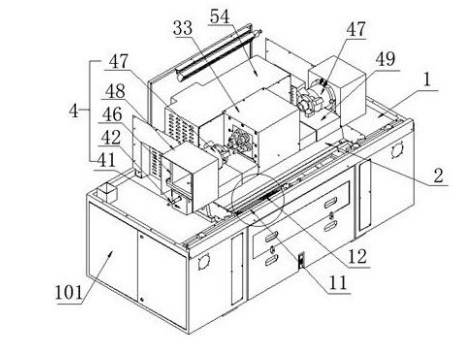

复式多轴自动化钻孔机从动齿轮的个数为1个以上，钻孔刀具的数量小于等于从动齿轮的数量。通过从动齿轮和钻孔工具的数量限制，可以使每个刀塔能够实现同时钻多个孔的功能，以满足不同产品对孔的数量的要求，提高对加工对象的适应性。钻孔装置还包括第一护罩，第一防护罩罩设在刀塔上，并与底板座固定连接，使钻孔装置以模块化结构安装在工作台上。模块化结构的钻孔装置，易于调整和安装，操作方便。进给装置包括丝杆座、丝杆、线轨、滑块和夹料装置，丝杆座固定在工作台的端部，线轨安装在所述丝杆座与底板座之间的工作台上。

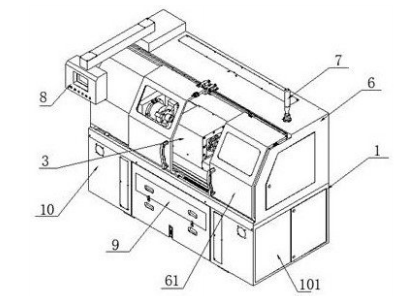

滑块滑动安装在线轨上，丝杆贯穿丝杆座，并与滑块固定连接，夹料装置固定安装在滑块上。通过丝杆座、丝杆、线轨和滑块的配合设计，能够使夹料装置线性往复运动，从而实现对进料方式的控制，可以单向进料也可以双，机罩上安装有系统箱和报警装置，其中系统箱与报警装置和动力装置电性连接。钻孔机还包括安装在工作台下方的排屑装置，机架的上端面位于工作台和防护门之间的区域开设有排屑孔，排屑装置为抽屉式结构，并承接在排屑孔的下方。

本发明的有益效果是：

通过在钻孔装置中设置两个刀塔，每个刀塔中主轴横向布置，每个主轴能够同时带动多个钻孔工具同时钻孔，从而实现了多轴同时钻孔的目的，极大地提高了工作效率，而且采用水平钻孔，产生的碎屑可以自然向下落入排屑装置中，不会有碎屑堆积，每个刀塔能够同时运转一个或多个钻孔工具，各个钻孔工具也可以根据不同的孔的要求进行选择安装，满足不同钻孔要求，提高了对加工对象的适应性。
