便携自动化网球捡球机

大学仕 2020-12-29 14:22

0点赞 460浏览

摘要：

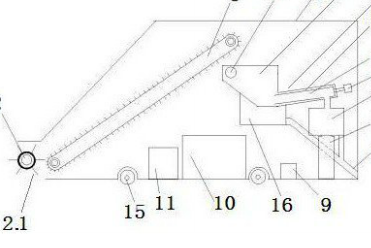

本实用新型公开了一种便携自动化网球捡球机，包括外壳、抄球器、传送带、第一储球箱、第二储球箱、集水箱、滚筒清洗器、超声清洗器、风机、捡球臂、储水箱、电池、进水管及排水管，外壳侧部设有控制面板，底部设有万向轮，第一储球箱的下方连接集水箱、底部侧面连接滚筒清洗器，滚筒清洗器的底部出球端连接超声清洗器，超声清洗器的下端连接第二储球箱，滚筒清洗器设为内外筒结构。

背景技术：

网球运动越来越受到人们的欢迎，日常训练中，网球训练最多的项目就是接发球训练，需要使用较大量的网球进行单项训练。在网球训练中身体耗能很大，如果这时候还需要弯腰去一个个的捡球，反复的捡球工作给队员增加了极大的工作压力，捡拾起的网球不经过清洁，上面沾有大量的灰尘污物，球员继续使用污染过的网球训练会为球员的身体健康带来一定的安全隐患，给球员的日常训练带来诸多的不便。

实用新型内容：

为克服现有技术的缺陷，本实用新型提供一种适用条件宽泛、捡球效率高、网球清洁效果好的便携自动化网球捡球机。

其技术方案是：

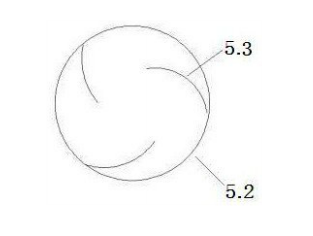

储水箱通过进水管分别连接滚筒清洗器及超声清洗器，集水箱及超声清洗器的底部均设与排水管连接的出水口，捡球臂的上端为与第一储球箱上部连接的收球端，下端为伸出外壳的捡球端。滚筒清洗器设为内外筒结构，外筒与第一储球箱固定连接，外筒内侧设有与进水管连接的喷水装置，由电机驱动的内筒筒壁上设有若干圆孔，内筒内侧设有螺旋导流板。抄球器设有若干抄球板。传送带上设有若干凸起。

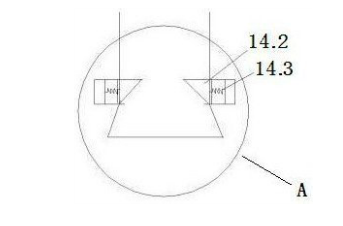

第一储球箱底部带孔设为网格化结构，网格长、宽均小于网球直径，捡球臂的内径大于网球直径，但小于网球2倍直径。捡球臂的捡球端设有三角形的活动板活，动板外侧设有弹簧。外壳上靠近捡球臂的一侧设有挂钩，捡球臂上设有与挂钩配合的把手。
