电气自动化湿料烘干机

大学仕 2020-12-29 14:05

0点赞 389浏览

背景技术：

一种电气自动化湿料烘干机包括烘干主体、投放口、漏斗和排出口，投放口开设在烘干主体的顶部，漏斗通过投放口固定连接在烘干主体的内壁。

本实用新型通过设置漏斗将需要烘干的湿料投放到漏斗处，湿料通过投放口落在靠近烘干主体顶部的输送带上，电机一驱动转动齿轮带动输送带转动，将从投放口处落入烘干主体中的湿料通过进料口落到绞碎筒中，加热板对湿料进行初步烘干，转动杆受到电机二的驱动带动螺旋送料片转动，对湿料进行绞碎，同时还将湿料从绞碎筒的右侧输送到绞碎筒的左侧，靠近烘干主体底部的转动齿轮和输送带将从出料口处落下的湿料，加热板进行二次烘干，达到了提高湿料烘干质量的效果。

实用新型内容：

本实用新型的目的是提供一种电气自动化湿料烘干机，具有能对烘干后的材料进行筛分的优点。

本实用新型的目的通过以下技术方案来实现：

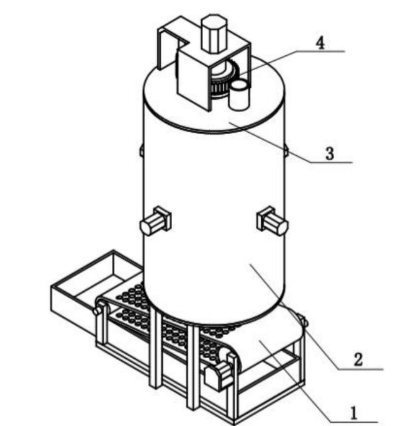

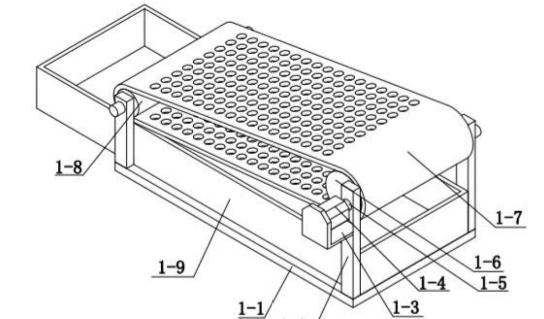

电气自动化湿料烘干机包括筛分机构、外烘干机构、搅拌机构和内烘干机构，筛分机构固定连接在外烘干机构上，搅拌机构转动连接在内烘干机构上，内烘干机构固定连接在外烘干机构上，筛分机构包括连接底板、安装支腿、运输电机架、运输电机、运输轴、离心轮、运输带、从动带轮和收集箱。

四个安装支腿分别固定连接在连接底板的四个角处，运输电机架固定连接在前端左侧的安装支腿上，运输电机固定连接在运输电机架上，运输轴转动连接在前端的两个安装支腿上，运输轴离心固定连接在离心轮上，从动带轮转动连接在后端的两个安装支腿上，从动带轮和离心轮通过运输带传动，收集箱滑动连接在连接底板上。外烘干机构包括外烘干箱、外烘干电机、外烘干电机架和搅拌箱，外烘干箱固定连接在搅拌箱上，四个外烘干电机架均布在外烘干箱上，四个外烘干电机分别固定连接在四个外烘干电机架上。

连接底板固定连接在外烘干箱上。搅拌机构包括封堵板、螺旋搅拌杆、搅拌管、重力弹簧和搅拌齿轮，搅拌管固定连接在封堵板上，螺旋搅拌杆固定连接在搅拌管上，搅拌齿轮固定连接在搅拌管上，重力弹簧固定连接在搅拌齿轮上。

内烘干机构包括内烘干管、上盖板、上支架、进料管、内烘干电机、搅拌电机和主动搅拌齿轮，内烘干管固定连接在内烘干电机上，内烘干电机固定连接在上支架上，上支架固定连接在上盖板上，进料管固定连接在上盖板上，搅拌电机固定连接在上支架上，主动搅拌齿轮固定连接在搅拌电机的输出轴上，主动搅拌齿轮和搅拌齿轮啮合传动，搅拌管滑动连接在上盖板上，搅拌管为空心管。
