自动化粉碎系统

大学仕 2020-12-24 10:24

0点赞 221浏览

摘要：

本实用新型涉及粉碎设备技术领域，更具体的说是一种自动化粉碎系统，自动化粉碎系统能够进行自动上料进行粉碎。

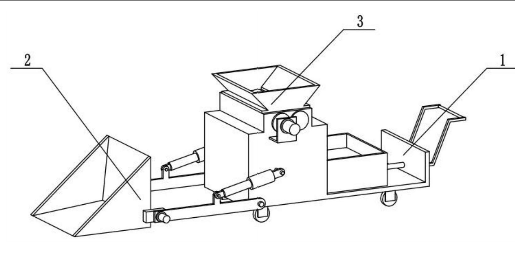

使用推动把手带动，快速推进小车移动，快速推进小车带动粉碎机箱移动，粉碎机箱带动上料铲斗移动，将需要粉碎的物品铲到上料铲斗上，打开两个翻转上料油缸两，个翻转上料油缸的伸缩杆收缩带动上料铲斗将需要粉碎的物品带到自动粉碎机构上端，再打开翻转倒料电机，翻转倒料电机带动上料铲斗转动将需要粉碎的物品倒进进料导流口中，需要粉碎的物品顺着进料导流口滑动到两个转动粉碎辊中间，打开粉碎电机粉，碎电机带动一级齿轮转动，一级齿轮带动二级齿轮转动，一级齿轮和二级齿轮分别带动两个转动粉碎辊进行转动。

背景技术：

药物粉碎系统包括，驱动装置、传动装置、粉碎器和吹气装置，粉碎器包括粉碎室，粉碎室的上部设有进料口，粉碎室的下部设有出料口，粉碎室内设有粉碎轴驱动装置、传动装置和粉碎轴依次连接，粉碎轴能够在传动装置的带动下相对于粉碎室转动，粉碎轴上固定设有第一切割刀和第二切割刀，第一切割刀的切割方向和第二切割刀的切割方向不相同，粉碎器包括外壳和与外壳铰接的盖板，外壳的两侧分别设有气缸，气缸的活塞杆与盖板连接，气缸用于驱动盖板相对于外壳转动，吹气装置包括气泵和输气管，输气管连接气泵与进料口。第一切割刀和第二切割刀能够对药物进行不同方向的切割粉碎，从而提高切割效率，缺点是不能够进行自动上料进行粉碎。

发明内容：

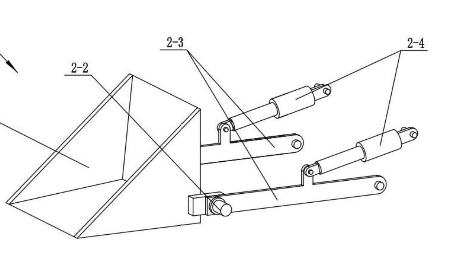

本实用新型提供一种自动化粉碎系统，其有益效果为自动化粉碎系统能够进行自动上料进行粉碎。自动化粉碎系统的翻转上料机构转动连接在自动粉碎机构上，自动粉碎机构固定连接在快速推进小车上所述的翻转上料机构包括上料铲斗、翻转倒料电机、转动连杆和翻转上料油缸，两个转动连杆和两个翻转上料油缸均转动连接在自动粉碎机构上，两个翻转上料油缸的伸缩杆分别转动连接在两个转动连杆的中部，翻转倒料电机通过螺栓可拆卸连接在位于前端的转动连杆上，上料铲斗的前后两端分别转动连接在两个转动连杆的左端，上料铲斗前端固定连接在翻转倒料电机的输出轴上。

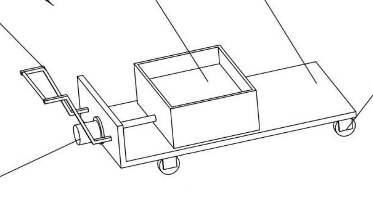

快速推进小车包括承重小车底板、行走万向轮、出料滑动箱、推动把手和出料气缸，出料气缸通过螺栓可拆卸连接在承重小车底板左端，推动把手固定连接在承重小车底板左端，出料滑动箱固定连接在出料气缸的伸缩杆上，出料滑动箱滑动连接在承重小车底板上，承重小车底板底端的四个角处均固定连接有行走万向轮，自动粉碎机构底端固定连接在承重小车底板上。

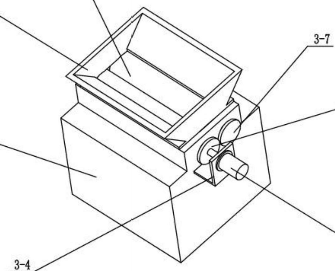

自动粉碎机构包括粉碎机箱、进料导流口、转动粉碎辊、粉碎电机安装板、粉碎电机、一级齿轮和二级齿轮，两个转动粉碎辊的前后两端分别转动连接在粉碎机箱的前后内壁上，一级齿轮和二级齿轮分别固定连接在两个转动粉碎辊的前端，一级齿轮固定连接在粉碎电机的输出轴上，一级齿轮和二级齿轮啮合传动，粉碎电机通过螺栓可拆卸连接在粉碎电机安装板上粉，碎电机安装板固定连接在粉碎机箱上，进料导流口固定连接在粉碎机箱顶端，粉碎机箱底端固定连接在承重小车底板上，两个转动连杆和两个翻转上料油缸均转动连接在粉碎机箱上，两个转动粉碎辊的转动方向相反，出料滑动箱位于粉碎机箱内。
