一种建筑电气自动化配电箱

大学仕 2020-12-22 09:52

0点赞 230浏览

摘要：

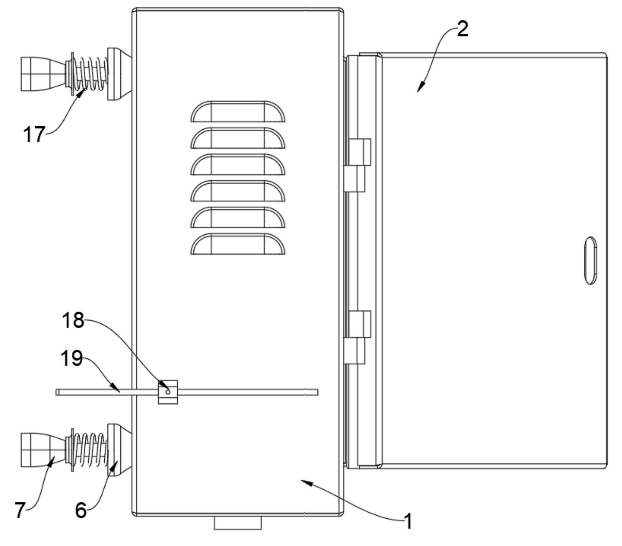

本实用新型公开了一种建筑电气自动化配电箱，包括配电箱壳体，配电箱壳体的后端面安装有四个连接机构。连接机构包括固定锥形座、活动卡环、锁紧套、锁紧杆、支撑板和支撑弹簧，锁紧杆一端的外侧安装有锁紧套，锁紧套的一端安装有固定锥形座，固定锥形座的一端安装有支撑弹簧，支撑弹簧的一端安装有支撑板，支撑板的一侧安装有八个活动卡环，其中一个固定锥形座一端的外侧安装有内部连接架，内部连接架的一侧安装有三个器件安装架。

背景技术：

随着社会经济的快速发展，配电箱的种类越来越多，配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点，它可以合理的分配电能，方便对电路的开合操作，有较高的安全防护等级，能直观的显示电路的导通状态，建筑电气自动化配电箱为多种配电箱的一种。但是现有的建筑电气自动化配电箱更换不方便，固定效果不好，导线不易固定，因此不满足现有的需求，对此我们提出了一种建筑电气自动化配电箱。

发明内容：

本实用新型的目的在于提供一种建筑电气自动化配电箱，以解决上述背景技术中提出的现有的建筑电气自动化配电箱更换不方便，固定效果不好，导线不易固定等问题。

为实现上述目的，本实用新型提供如下技术方案：

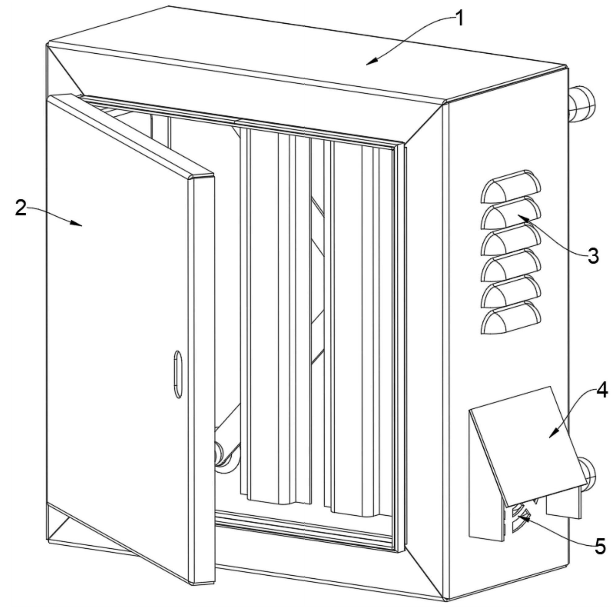

建筑电气自动化配电箱配电箱壳体的内侧安装有两个内部防护盖，内部防护盖的一侧安装有侧边进风口，其中一个所述侧边进风口的下方安装有防护壳，防护壳的内侧设置有散热口，配电箱壳体的前端面安装有前封板，配电箱壳体的下端面安装有两个导线导向套，导线导向套的内侧安装有导线密封垫。配电箱壳体的一侧安装有侧边尺度条，侧边尺度条的一侧安装有调节侧板。固定锥形座的一端连接固定在配电箱壳体的内侧，锁紧杆的一端贯穿固定锥形座通过螺纹连接固定在锁紧套的内侧，固定锥形座与支撑板通过支撑弹簧连接。

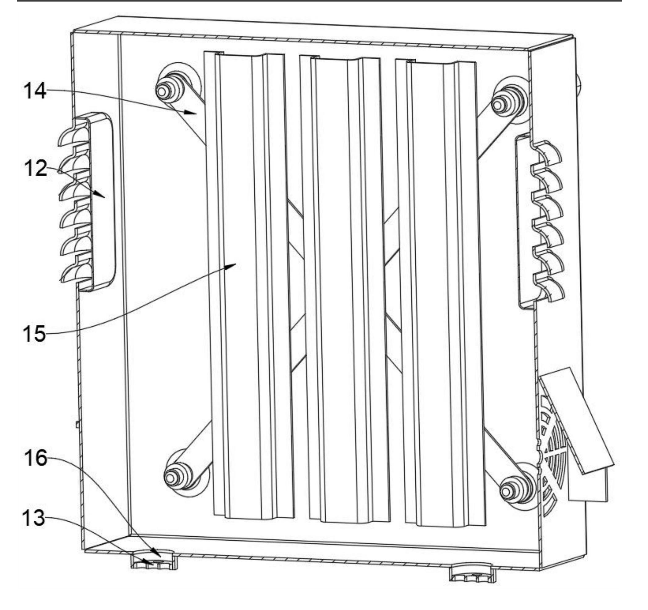

活动卡环的一侧设置有定位槽，锁紧杆的一端延伸至定位槽的内侧，活动卡环的一端延伸至支撑板的内侧，内部连接架的四个端角均通过螺钉连接固定在固定锥形座一端的外侧，器件安装架通过螺钉连接固定在内部连接架的一侧。内部防护盖通过螺钉连接固定在配电箱壳体的内侧，内部防护盖的一侧设置有过滤孔，防护壳焊接固定在配电箱壳体的一侧，散热口的一侧设置于散热风扇。侧边尺度条通过螺钉连接固定在调节侧板的内侧，侧边尺度条的一侧设置有刻度线。
