钢板的自动化剪切装置

大学仕 2020-12-18 11:00

0点赞 245浏览

摘要：

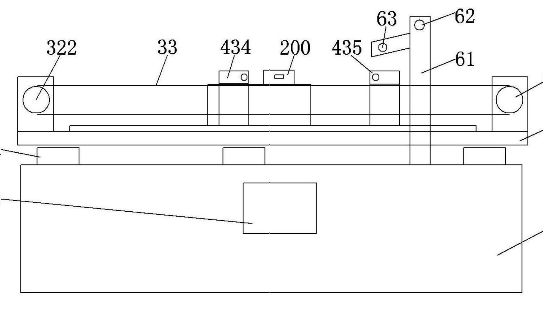

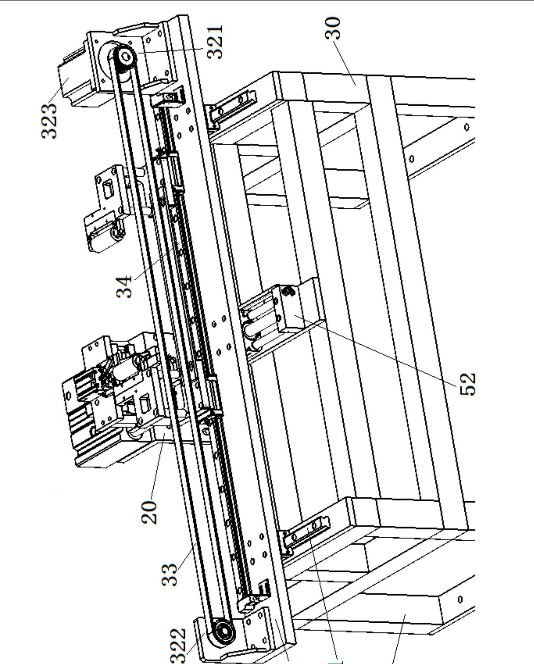

本发明公开了一种钢板的自动化剪切装置，包括工作台、架块和架台，架台上设有夹紧机构，夹紧机构包括横向板、传动带、X轴滑轨和滑动机构，滑动机构包括两个可相对滑动的滑动套，两个滑动套上分别设有第一辊轴、第二和第三辊轴，架块上设有活动端带L形安装板的第一气缸，L形安装板的顶面上固定有夹持气缸以及带水平滑槽的立板，水平滑槽内设有固定块和滑动块，固定块和滑动块的前端分别连接有L形的第一夹板和第二夹板，夹持气缸的上方设有用于带动剪刀体作业的剪切气缸。

背景技术：

在机械生产加工的过程中经常需要对钢板进行剪切，而后再进行后续的加工。然而传统的钢板的剪切装结构复杂，体积庞大，使用的过程中需要先通过放卷装置将成卷的钢板进行放料，而后通过压平装置对钢板进行初步压平后再进行剪切，操作复杂，自动化程度低下，工人的劳动强度大，剪切的过程中需要配备长度与钢板宽度相适应的剪切刀，加工的成本较高，不利于企业的长期发展。

发明内容：

手柄部包括左手柄和右手柄，左手柄和右手柄的前端均分别通过弧形连接块，与左剪刀片和右剪刀片固定相连，左手柄和右手柄的后端分别设于剪切气缸的左右两侧,左手柄和右手柄的端部均通过第一销轴件与安装架板可转动相连，剪切气缸的活动端连接有驱动块，驱动块的两端分别通过左驱动杆和右驱动杆与左手柄和右手柄相连，驱动块的两端通过第二销轴件分别与左驱动杆的一端和右驱动杆的一端可转动相连，左驱动杆的另一端和右驱动杆的另一端分别通过第三销轴件与左手柄的前端和右手柄的前端相连，两块弧形连接块之间设有两个滚轮。

两个滚轮分别通过转轴件与T形块可转动相连，两个滚轮分别与对应侧的弧形连接块的内壁相切，两个滚轮的上方架设有压板，转轴件的顶部与压板固定相连。横向板的底部设有Y轴滑轨和丝杠组件，Y轴滑轨与X轴滑轨垂直设置，Y轴滑轨有两个且分别设于横向板的底部的两端，丝杠组件包括Y轴丝杠和丝杠座，丝杠座固定在工作台上，Y轴丝杠的两端架设于丝杠座上，Y轴丝杠上套着有丝杠螺母，横向板的底部与丝杠螺母固定相连。第三辊轴的一侧设有滚动电机，滚动电机的输出端与第三辊轴的端部传动相连。工作台上还设有上料架,上料架上架设有上料辊，第一夹板和第二夹板下方的工作台上设有接料斗。

与现有技术相比，本发明的有益效果如下:

本发明结构紧凑，使用方便，将待剪切的成卷的钢板套设于上料辊上，使钢板从上料辊上顺着导向辊进入夹紧机构，进行边自动放料边初步校平。钢板顺着导向辊进入到第一辊轴和第三辊轴之间，通过第一夹板和第二夹板对钢板的下部进行夹紧固定。通过剪切机构和夹紧机构延Y轴方向的相对移动，通过剪刀部对钢板延其宽度方向进行逐渐剪切，完成剪切的钢板由于重力作用掉入接料斗中，使用十分方便，大大降低了工人的劳动强度，简化了加工工序。
