自动化设备的断电保护装置

大学仕 2020-12-09 15:01

0点赞 1865浏览

摘要：

本实用新型公开了一种自动化设备的断电保护装置，包括断路器本体和安装板，安装板固定安装在断路器本体的一侧上，断路器本体的底侧开设有接线槽，接线槽的上方设有活动安装在断路器本体一侧的开关，接线槽的两侧内壁上转动安装有同一个转动块，转动块靠近安装板的一侧固定安装有半圆块，接线槽靠近安装板的一侧内壁上开设有半圆槽。

背景技术：

自动化技术广泛用于工业、农业、军事、科学研究、交通运输、商业、医疗、服务和家庭等方面，采用自动化技术不仅可以把人从繁重的体力劳动、部分脑力劳动以及恶劣、危险的工作环境中解放出来，而且能扩展人的器官功能，极大地提高劳动生产率，增强人类认识世界和改造世界的能力。

用于断路器的脱扣指示系统和断路器，可旋转地固定在断路器的脱扣执行机构的轴上，第一脱扣指示器，具有突出部，并且在其前表面上具有能够通过开在断路器的外壳上的第一窗口显露的第一故障指示标记区，断路器是常见的自动化设备的断电保护装置，但是此装置仍然采用传统螺丝紧固导线的方式，在安装和维修时，费时费力，并且接线点裸露没有保护，易使得工人因误碰导致触电的安全隐患，存在改进的空间。

实用新型内容：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种自动化设备的断电保护装置。

为了实现上述目的，本实用新型采用了如下技术方案:

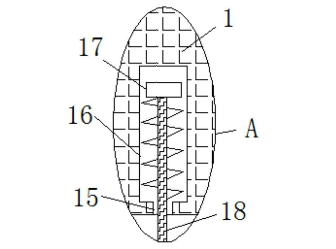

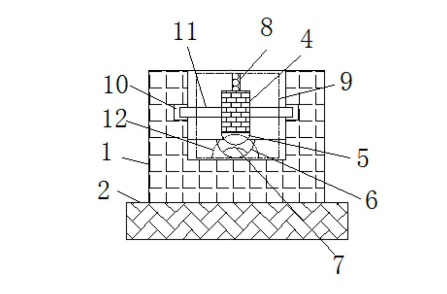

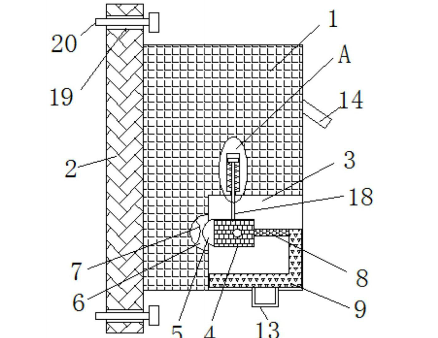

自动化设备的断电保护装置半圆块远离转动块的一侧延伸至半圆槽内，半圆槽靠近安装板的一侧内壁上固定安装有破皮刀，破皮刀与半圆块远离转动块的一侧相适配，转动块远离半圆块的一侧固定安装有安装杆，安装杆远离转动块的一端固定安装有位于接线槽内的L型板，L型板靠近安装板的一侧开设有进线槽，接线槽的顶侧内壁上沿竖直方向开设有伸缩槽，伸缩槽的两侧内壁上均开设有滑槽，两个滑槽内滑动安装有同一个滑块，滑块的底侧固定安装有伸缩杆，伸缩杆的底端延伸至伸缩槽外并转动安装在转动块的顶侧上。

L型板的底侧固定安装有拉动把手，拉动把手上活动套接有绝缘橡胶套。接线槽的两侧内壁上均开设有转动槽，转动块的两侧均固定安装有转动轴，两个转动轴相互远离的一端分别转动安装在两个转动槽内。伸缩杆上套接有弹簧，弹簧的顶端固定安装在滑块的底侧上，弹簧的底端固定安装在滑槽的底侧内壁上。断路器本体的上方和下方均设有开设在安装板一侧的安装孔，两个安装孔内均活动安装有螺栓，螺栓的两端均延伸至安装孔外。L型板的四周均固定安装有紧固橡胶垫，紧固橡胶垫与接线槽的四周内壁相接触。

与现有技术相比，本实用新型的有益效果是：

通过半圆块与半圆槽的配合，可以便捷的将导线固定在断路器本体上，同时通过破皮刀的设置使得导线在接线时不需要提前破皮，从而使得接线更加的快捷方便，并且L型板可以将接线槽盖住，使其避免因为工人误碰，造成触电的安全隐患，满足了人们的需求。
