板材冲压切割自动化设备

大学仕 2020-12-09 14:36

0点赞 322浏览

摘要：

本实用新型公开了一种板材冲压切割自动化设备，包括安装座和固定座，固定座活动安装在安装座的顶侧上，安装座的顶侧开设有安装槽，安装槽的底侧内壁上固定安装有两个支撑杆，两个支撑杆的顶端均开设有伸缩槽，两个伸缩槽内均活动安装有伸缩杆，两个伸缩杆的顶端分别延伸至两个伸缩槽外并分别固定安装有固定块，固定座的底侧固定安装有两个压杆。

背景技术:

板材是做成标准大小的扁平矩形建筑材料板，应用于建筑行业，用来作墙壁、天花板或地板的构件。也多指锻造、轧制或铸造而成的金属板，划分为薄板、中板、厚板、特厚板、通常做成标准大小的扁平矩形建筑材料板。

金属板材冲压剪切自动化设备的模具库装置的使用方法，模具库装置对应金属板材冲压剪切自动化设备纵向中心线横向设置，模具库装置设置两个模架，下摸托板对应上模托板上面的冲头设置冲模，冲模与冲头之间设置板材，模具库装置的两个模架通过下方的模具库导座纵向移动，PLC发出指令调整两个模架与板材的位置，但是模具在加工金属板材时，由于长期使用易造成上模具与下模具磨损从而影响加工精度，并且工件不便于定位，可能会造成跑偏，存在改进的空间。

实用新型内容:

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种板材冲压切割自动化设备。

为了实现上述目的，本实用新型采用了如下技术方案:

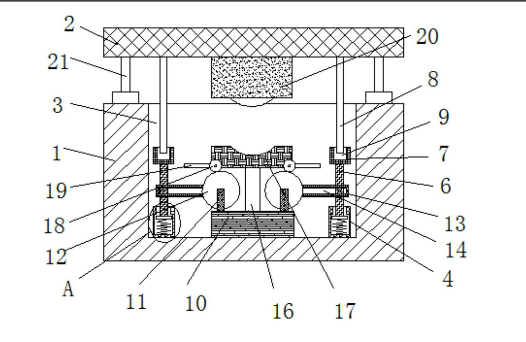

板材冲压切割自动化设备两个支撑杆之间设有同一个安装板，安装板的顶侧固定安装有两个固定杆，两个固定杆的顶端均转动安装有第一齿轮，两个第一齿轮相互远离的一侧均固定安装有转动条，两个第一齿轮之间设有同一个固定安装在安装板顶侧的顶杆，顶杆的顶端固定安装有位于第一齿轮上方的下模具，下模具的底侧转动安装有两个第二齿轮，两个第二齿轮分别与两个第一齿轮相啮合，两个第二齿轮相互远离的一侧均固定安装有定位板，两个压杆之间设有固定安装在固定座底侧的上模具，上模具与下模具相适配。

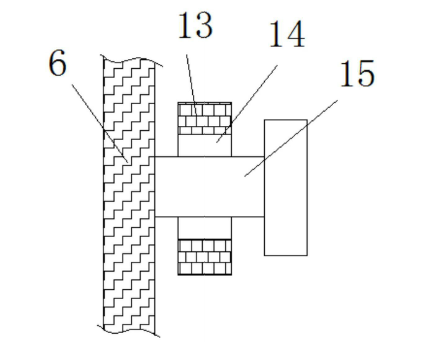

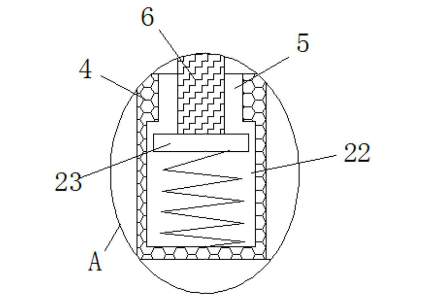

两个压杆相互远离的一侧均设有固定安装在安装座顶侧的伸缩液压缸，两个伸缩液压缸的输出端均固定安装在固定座的底侧上。伸缩槽的两侧内壁上均开设有滑槽，两个滑槽内滑动安装有同一个滑块，伸缩杆的底端固定安装在滑块的顶侧上，滑块的底侧固定安装有弹簧的一端，弹簧的另一端固定安装在滑槽的底侧内壁上。转动条的一侧开设有移动孔，移动孔内活动安装有移动轴，移动轴的两端均延伸至移动孔外，移动轴的一端固定安装在伸缩杆靠近转动条的一侧上。上模具的底侧活动安装有切割刀，下模具的顶侧开设有切割槽，切割刀与切割槽相适配。固定块的顶侧开设有压槽，压杆的底端延伸至压槽内。

与现有技术相比，本实用新型的有益效果是:

本实用新型结构简单,通过上模具与下模具能够相向移动，使得工件的冲压切割更加的精准，避免了因为模具的长期使用造成上模具与下模具磨损从而使得加工精度降低的问题，并且定位板能够对下模具上放置的加工工件进行定位，防止其跑偏。
