电气自动化设备便捷运输装置

大学仕 2020-12-09 09:52

0点赞 279浏览

摘要：

本实用新型公开了一种电气自动化设备便捷运输装置，包括万向轮、夹板和挡板，万向轮的上端安装有立柱，且立柱的内部固定有气泵，夹板安装于固定块的右端，且夹板的内部固定有磁吸石，挡板安装于凹槽的内部，且挡板的下端连接有转轴。

背景技术：

自动化技术广泛用于工业、农业、军事、科学研究、交通运输、商业、医疗、服务和家庭等方面，采用自动化技术不仅可以把人从繁重的体力劳动、部分脑力劳动以及恶劣、危险的工作环境中解放出来，而且能扩展人的器官功能，极大地提高劳动生产率，增强人类认识世界和改造世界的能力，其中自动化设备中的电气自动化设备应用尤其广泛。

实用新型内容：

本实用新型的目的在于提供一种电气自动化设备便捷运输装置，以解决上述背景技术中提出的市场上的电气自动化设备多为大型设备，体积较大，重量较重，尤其是在移动运输过程中不仅操作不方便，还需要耗费大量的劳动力，并且现有的运输装置在使用过程中，需要耗费一定的人力将电气自动化设备提升到相应的高度，同时电气自动化设备在运输装置上不能进行有效的固定，容易与运输装置之间发生剐蹭，致使电气自动化设备表面刮花的问题。

为实现上述目的，本实用新型提供如下技术方案：

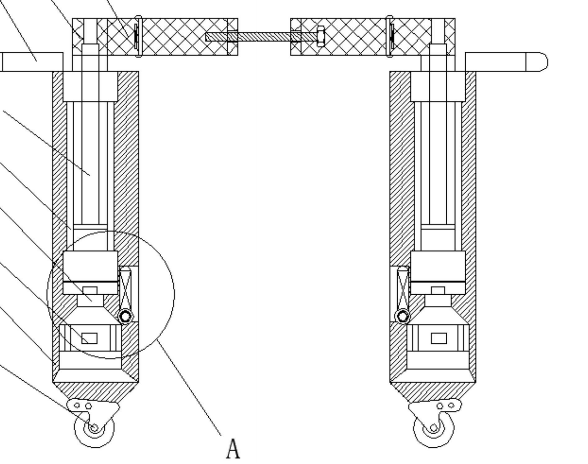

电气自动化设备便捷运输装置气缸通过气泵与活塞杆之间构成伸缩结构，且气泵通过气管与气缸之间构成连通结构。夹板的结构为U字形结构，且磁吸石均匀等距分布于夹板的内部。海绵垫层的结构为弹性结构，且海绵垫层与夹板之间紧密贴合。丝杆贯穿于螺孔的内部，且丝杆与螺孔之间的连接方式为螺纹连接。挡板与转轴之间构成转动结构，且挡板与转轴之间的转动角度为0-90°。

与现有技术相比，本实用新型的有益效果是：

1.该电气自动化设备便捷运输装置设置气管连通气缸与气泵，使得气泵可以改变气缸内部的空气容量，以便于为活塞杆提供动力，使得气缸和活塞杆之间可以伸缩，从而带动电气自动化设备提升高度，不再需要耗费人力进行搬运，不仅节约了一定的劳动力，还减轻了工作人员的负担。

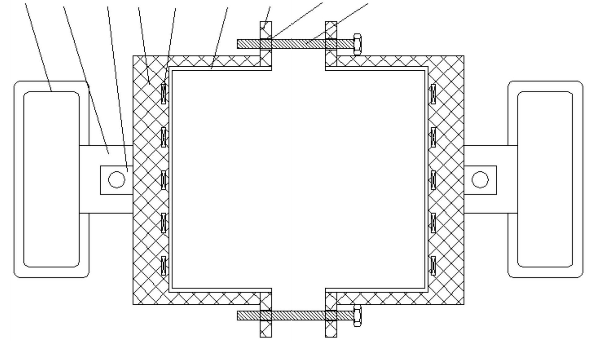

2.设置夹板的形状为U形形状，并且夹板设置了两个，左右对称，在夹板的内部还安装了很多块磁吸石，由于电气自动化设备的外壳多为金属材质，因此磁吸石可以增强两个夹板固定电气自动化设备的稳固性，避免在运输过程中设备滑落，设置夹板夹持电气自动化设备的一侧安装着海绵垫层，海绵垫层具有一定的弹性，可以避免夹板直接与设备接触有利于保护设备表面完好，避免在运输过程中受到剐蹭。

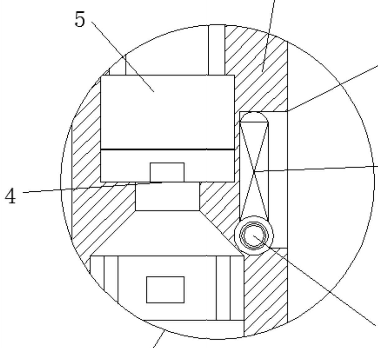

3.设置丝杆和螺孔是相互配套的，通过转动丝杆可以调节两块夹板之间的松紧，以便于根据实际设备尺寸调整整个运输装置的大小，设置立柱上开设的凹槽内部安装着挡板与转轴，挡板在转轴的作用下既可以隐藏在凹槽内部，也可以从凹槽内部转出，转出的挡板可以用来放置提升的设备，对设备进行进一步的固定，从而使设备架空，便于运输。
