自动化装箱设备

大学仕 2020-12-01 10:03

0点赞 809浏览

摘要:

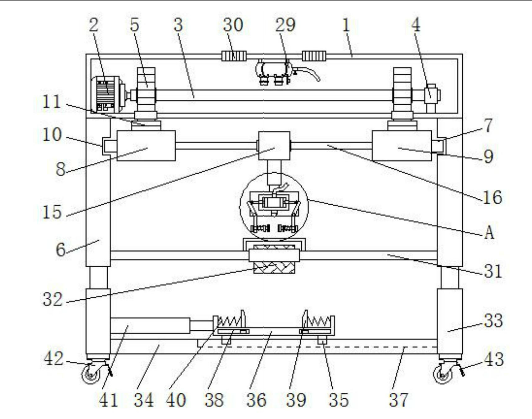

本发明公开了一种自动化装箱设备，包括顶箱。顶箱内壁的一侧固定连接有第一电动机，第一电动机的输出轴固定连接有转轴，转轴的两端均固定连接有齿轮，顶箱底部的两侧均固定连接有固定板，两个固定板的一侧分别通过第一滑块固定连接有电机箱和固定箱，固定板的一侧开设有与滑块相适配的滑槽，电机箱和固定箱的顶部均固定连接有与齿轮相啮合的齿轨，涉及自动化设备技术领域。

背景技术:

自动化是指机器设备、系统或过程在没有人或较少人的直接参与下，按照人的要求，经过自动检测、信息处理、分析判断、操纵控制，实现预期的目标的过，自动化技术广泛用于工业、农业、军事、科学研究、交通运输、商业、医疗、服务和家庭等方面。

目前大多数小型工厂还使用人工装箱的方式，不仅生产效率低，且浪费了大量的人工劳动力和成产成本，而普通的装箱设备结构简单，不能将物品装入箱中具体的每一块地方，需要人工不断调整箱子的位置，容易出错，导致生产效率依旧很低。

发明内容:

针对现有技术的不足，本发明提供了一种自动化装箱设备，解决了人工装箱的方式，不仅生产效率低，且浪费了大量的人工劳动力和成产成本，而普通的装箱设备结构简单，容易出错，生产效率依旧很低的问题。

为实现以上目的，本发明通过以下技术方案予以实现：

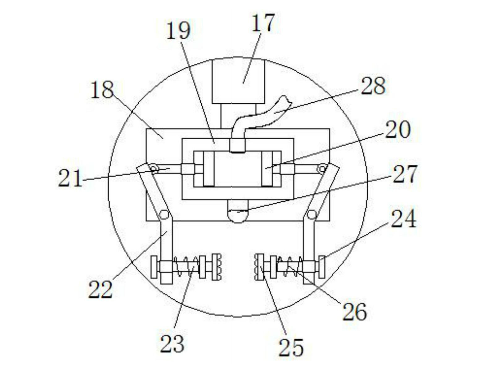

一种自动化装箱设备丝杆轴的表面螺纹连接有移动架，电机箱与固定箱之间固定连接有滑杆，并且滑杆的表面与移动架滑动连接，移动架的底部固定连接有第一液压杆，并且第一液压杆的底端固定连接有固定块，固定块的表面固定连接有活塞缸，并且活塞缸的内壁滑动连接有活塞，活塞的表面固定连接有推杆，推杆的一端贯穿活塞缸且延伸至活塞缸的两侧，推杆的一端通过活动件转动连接有折弯杆，并且折弯杆的表面通过活动件与固定块转动连接，折弯杆的底端贯穿有夹杆，夹杆的一端固定连接有限位块，并且夹杆的另一端固定连接有夹头，夹头的一侧与折弯杆之间且位于夹杆的表面固定连接有弹簧。

活塞缸的底部固定连接有红外探测器，并且活塞缸的顶部贯穿有气管，两个固定板之间固定连接有支撑板，并且支撑板上固定连接有传送装置，两个支撑板的底部均固定连接有第二液压杆，并且两个第二液压杆之间固定连接有底座板。顶箱内壁的顶部固定连接有空压机，并且空压机的出气口与气管连通，顶箱的顶部固定连接有透气窗。转轴的一端转动连接有支撑架，并且支撑架的底部与顶箱固定连接。齿轮的底部贯穿顶箱且延伸至顶箱的底部。第二电动机的输出轴贯穿电机箱且延伸至电机箱的一侧。丝杆轴的一端贯穿固定箱且延伸至固定箱的内部。第二液压杆的底端固定连接有转动轮，并且转动轮上设置有刹车器。

本发明提供了一种自动化装箱设备，具备以下有益效果:

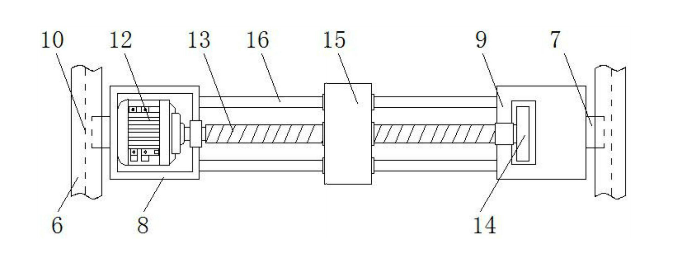

(1)、电机箱的内壁固定连接有第二电动机，第二电动机的输出轴固定连接有丝杆轴，丝杆轴的一端通过转盘与固定箱转动连接，丝杆轴的表面螺纹连接有移动架，电机箱与固定箱之间通过滑杆与移动架滑动连接，移动架的底部固定连接有第一液压杆，使设备具备了三轴向坐标移动的功能，可以将物料装入箱中的每一处位置上，适用范围广泛，大大提高了装箱的效率.

(2)、顶箱内壁的顶部固定连接有空压机，并且空压机的出气口与气管连通，固定板之间固定连接有支撑板，并且支撑板上固定连接有传送装置，使设备具备红外线探测位置的功能，可以精准的将物料抓取并投放，自动化控制程度高，且夹爪的设计可以保护物料，节省了人工劳动力。

(3)、装箱夹块的表面与装箱板之间固定连接有压力弹簧，装箱板的一侧固定连接有第三液压杆，并且第三液压杆的一端与第二液压杆固定连接，使设备可以固定装箱，并在完成装箱后将箱子整体快速推出，减少了人员参与，生产效率高。
