自动化检测设备

大学仕 2020-11-26 10:40

0点赞 748浏览

摘要：

本实用新型公开了一种自动化检测设备，包括底座。底座上左右两端固定连接有固定块，固定块内侧壁上固定连接有伸缩杆，伸缩杆末端固定连接有凹块，凹块内设置有凹槽，凹槽内放置有待测物，凹块上设置有固定装置，通过固定装置可将待测物稳固的固定在凹槽内，防止对待测物进行检测时发生晃动，固定装置包括丝杆，丝杆螺纹连接在凹块侧壁上，丝杆位于凹槽内一端转动连接有压块，丝杆位于凹槽外一端固定连接有把手，固定块上端固定连接有支架，支架上端固定连接有横板，横板上设置有升降装置，升降装置连接有连接块，连接块下端固定连接有撞击锤，通过设置压块，转动把手，带动丝杆进行转动，使压块向下移动，对待测物进行压紧固定。

背景技术：

自动检测是自动化科学技术的一个重要分支学科，是在仪器仪表的使用、研制、生产的基础上发展起来的一门综合性技术。自动检测就是在测量和检验过程中完全不需要或仅需要很少的人工干预而自动进行并完成的。实现自动检测可以提高自动化水平和程度，减少人为干扰因素和人为差错，可以提高生产过程或设备的可靠性及运行效率。现有的检测装置无法对待测物进行稳定的固定，造成待测物在进行检测时容易发生晃动，造成检测不准确。

实用新型内容：

本实用新型的目的在于提供一种自动化检测设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

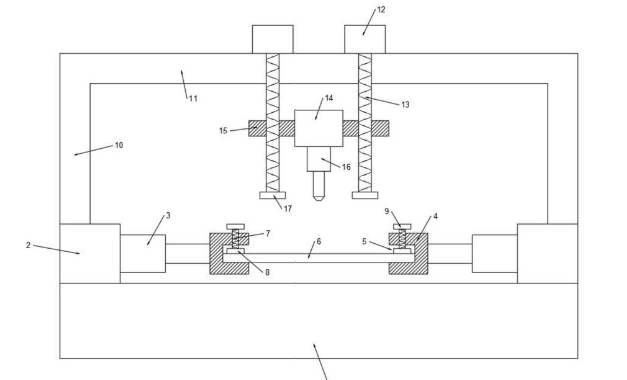

一种自动化检测设备包括底座，底座上左右两端固定连接有固定块固定块内侧壁上固定连接有伸缩杆，伸缩杆末端固定连接有凹块，凹块内设置有凹槽，凹槽内放置有待测物，凹块上设置有固定装置。固定装置包括丝杆，丝杆螺纹连接在凹块侧壁上，丝杆位于凹槽内一端转动连接有压块，丝杆位于凹槽外一端固定连接有把手。固定块上端固定连接有支架，支架上端固定连接有横板，横板上设置有升降装置，升降装置连接有连接块，连接块下端固定连接有撞击锤。升降装置包括电机，电机位于横板顶端，电机输出端固定连接有螺杆，连接块左右两端固定连接有凸台，螺杆与凸台螺纹连接。螺杆下端固定连接有挡块。

与现有技术相比，本实用新型的有益效果是：

通过设置压块转动把手，带动丝杆进行转动，使压块向下移动，对待测物进行压紧固定，通过设置撞击锤，可对待测物进行撞击，检测其强度和承重力。通过设置螺杆，启动电机，带动螺杆进行转动，进而使与其螺纹连接的凸台向下移动，带动连接块向下移动，使撞击锤靠近待测物，对待测物进行撞击检测，通过设置挡块，当凸台移动到螺杆底端时，挡块可将其挡住，防止其从螺杆上脱落。
