废气净化自动化调节系统

大学仕 2020-11-19 10:25

0点赞 331浏览

摘要：

本实用新型公开了一种废气净化自动化调节系统，包括总控主机、PLC控制器、风机、压差感应器和检测装置。压差感应器采集管道内的风压风量数据，检测装置采集废气净化装置的工作状态数据，PLC控制器根据风压风量数据和工作状态数据输出第一控制信号，总控主机实时显示风压风量数据和工作状态数据并根据操作者的指令输出第二控制信号，变频器根据第一或第二控制信号调节风机的转速。

背景技术：

废气净化装置是一种常用的环保设备，在工厂的车间应用广泛。现有的废气净化装置基本实现了控制自动化，但是其自动调节系统难以实现风机的转速和管道内风压风量的同步变化，系统的自动化程度低。

实用新型内容：

本实用新型所要解决的技术问题是解决废气净化自动化调节系统自动化程度低，难以实现风机的转速和管道内风压风量的同步变化的问题。

为了解决上述技术问题，本实用新型所采用的技术方案：

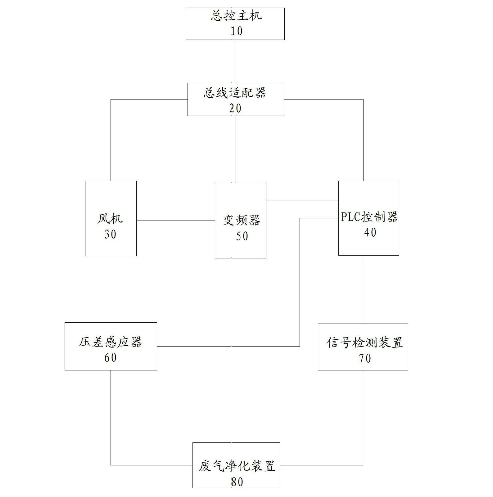

提供一种废气净化自动化调节系统，包括总控主机、PLC控制器、风机、压差感应器和检测装置。风机设置在管道上，压差感应器设置在管道内，采集管道内的风压风量数据，所述检测装置采集废气净化装置的工作状态数据，PLC控制器根据风压风量数据和工作状态数据输出第一控制信号。总控主机实时显示PLC控制器传送来的所述风压风量数据和工作状态数据，并根据操作者的指令输出第二控制信号，变频器根据所述第一控制信号或第二控制信号调节风机的转速。在上述废气净化自动化调节系统中，风机为离心式中压风机。

在上述废气净化自动化调节系统中，所述废气净化装置包括吸气臂和除尘器，二者通过管道连接。本实用新型提供的废气净化自动化调节系统，通过压差感应器感应管道中的风压和风量，并将采集到的数据传送给PLC控制器，并进一步传到总控主机，实现风机的手动和自动控制，能够实现实时根据管道内风压风量的变化调整风机的转速，整个系统的各部分协调工作，实现了废气净化的全自动调节。
