自动化沥青搅拌装置

大学仕 2020-11-17 14:44

0点赞 308浏览

摘要：

本实用新型涉及沥青领域，公开了一种自动化沥青搅拌装置，包括底板，底板的顶部固定连接有箱体，底板的顶部且位于箱体的正面通过支撑架固定连接有搅拌筒，箱体的顶部固定连接有连接架，连接架内部的左右两侧均通过滑动块滑动连接有的滑动板，滑动板的底部转动连接有搅拌杆，搅拌杆的底端贯穿搅拌筒并延伸至搅拌筒的内部，且搅拌杆的外表面固定连接有搅拌叶。

背景技术：

沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，是高黏度有机液体的一种呈液态、表面呈黑色，可溶于二硫化碳，沥青是一种防水防潮和防腐的有机胶凝材料。

沥青主要可以分为煤焦沥青、石油沥青和天然沥青三种:其中煤焦沥青是炼焦的副产品。石油沥青是原油蒸馏后的残渣。天然沥青则是储藏在地下，有的形成矿层或在地壳表面堆积。沥青主要用于涂料、塑料、橡胶等工业以及铺筑路面等。

沥青在被搅拌的时候是处于粘稠的状态，而现有的搅拌装置对沥青的搅拌效果不是很明显，只能够对搅拌筒的沥青进行固定化搅拌，而搅拌装置不可进行上下移动搅拌，搅拌的不是很充分，导致搅拌效率低下。

实用新型内容：

本实用新型的目的是提供一种自动化沥青搅拌装置，具有搅拌充分的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

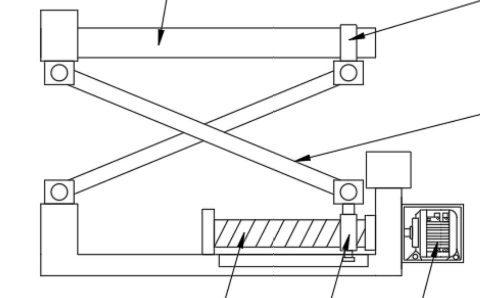

滑动板的底部固定连接有L形板，形板的顶部固定连接有第一电机，第一电机的输出端固定连接有第一皮带轮。通过采用上述技术方案，实现对搅拌杆的动力驱动。搅拌杆的外表面固定连接有第二皮带轮，第二皮带轮的一侧通过皮带与第一皮带轮的一侧传动连接，可以巧妙的实现搅拌杆的转动。搅拌筒的底部连通有出口，且出口的外表面设置有阀门。可以设置阀门的开启和闭合实现对沥青的出料。箱体顶部的一侧开设有U形槽，U形槽内部的一侧固定安装有第二电机，第二电机的输出端固定连接有丝杆，可以作为滑动板驱动的动力，丝杆的外表面螺纹连接有螺纹块。

螺纹块的顶部固定连接有转动架。便于实现转动架的升降。滑动板背面的左右两侧均固定连接有支杆，两个支杆相对的一侧之间固定连接有滑动杆。可以实现滑动套24在滑动杆的外表面滑动。滑动杆的外表面滑动连接有滑动套，滑动套的底部与转动架的顶部转动连接。通过第二电机、丝杆、螺纹块、转动架之间的配合可以带动滑动板在连接架的内部之间上下滑动，进而可以带动第一电机和搅拌杆对做上下运动，实现更加充分的搅拌，避免搅拌不够均匀，提高了搅拌效率。
