自动化一体机床

大学仕 2020-11-03 10:50

0点赞 446浏览

摘要：

本实用新型公开了一种自动化一体机床，涉及一体机床领域，本实用新型使用电机配合其输出轴连接的加工该零件的加工刀具来对零件进行加工，在刚放入待加工零件时，可以使用电机带动丝杆转动配合滑杆，进而带动滑块进行移动，调整操作台的位置以调整零件的位置，方便工人操作。

背景技术：

机床是指制造机械工件的机器又称工具机。现在机械制造中加工机械工件的方法有很多，除了切削加工外，还有铸造、锻造、焊接、冲压、挤压等，但凡是精度要求较高或表面要求粗糙度较精细的零件，一般都需要在机床上进行加工操作。机床在制造业工厂中起着重要作用。对于工人实际操作用于加工简单的零件的机床，现有的都是在简单的车间桌子上加工或者大型工厂在大型铣床上加工，而对于小型的工厂，没有一种简易的适用于工人加工简单零件的机床。

发明内容：

本实用新型的目的在于，提供了一种自动化一体机床，解决了对于小型的工厂，没有一种简易的适用于工人加工简单零件的机床的问题。

本实用新型采用的技术方案如下：

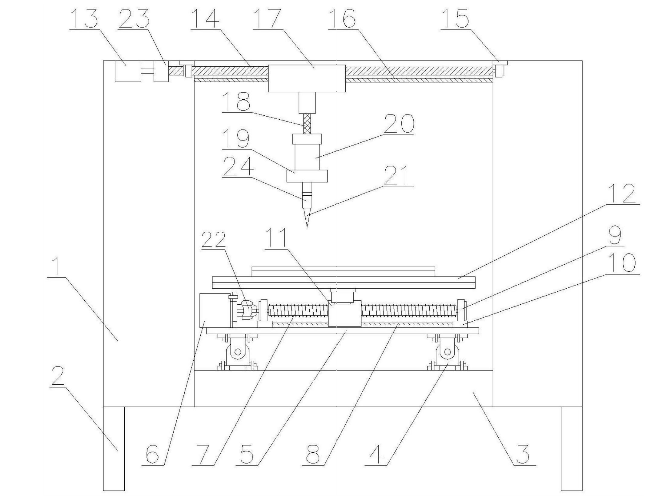

一种自动化一体机床机架的顶部一侧固定有电机B，电机的输出轴连接到一丝杆，丝杆的两端分别套接有一轴承B所述轴承的外环固定到机架的顶面，丝杆的下端设置有一滑杆，滑杆固定到机架上，丝杆上套接有一滑块，滑块还套接到滑杆上，滑块的底部固定有一连接杆，连接杆另一端固定有支撑架，支撑架上安装有电机，电机的输出轴穿过支撑架的底面竖直向下伸出，并套接有加工刀具。

工人在机床上手动加工零件时，经常需要加工零件的不同位置，这是我们设计机床时需要考虑的问题，使挪动零件实现自动化，这样可以减少工人加工零件时的大量劳动，使得加工效率更高，而本实用新型一种自动化一体机床就实现了这个功能，在加工零件时，把待加工零件放置在操作台上，这里的操作台可以根据实际需求，即主要加工零件的特性来设计，用于卡紧或固定零件，然后使用电机，配合其输出轴连接的加工该零件的加工刀具来对零件进行加工，在刚放入待加工零件时，可以使用电机带动丝杆，转动配合滑杆，进而带动滑块，进行移动，调整操作台的位置以调整零件的位置，方便工人操作，这里的丝杆和滑杆配合滑块，形成了一个丝杆导轨装置。

本实用新型的有益效果是：

1.结构简单，成本较低，对于小型工厂使用，成本较低，性价比较高。

2.对零件的操作台和加工刀具均可以调整位置，适应加工不同的零件，应用面广。
