多功能自动化印刷包装机械设备

大学仕 2020-10-30 10:43

0点赞 374浏览

摘要：

本实用新型公开了一种多功能自动化印刷包装机械设备，包括箱体、清理盒和印刷模块，箱体左端上侧通过第一固定架转动连接有原料辊。

背景技术：

目前现有的自动化印刷包装机械设备由于原料未进行提前处理，原料上的残留的线头、毛絮等污染物会影响到印染的效果，同时不做熨烫处理，较为蓬松的物料容易出现串色和印染效果差的问题，同时印染过后的物料直接收卷包装后，也会导致染料的污染，影响产品品质，且现有的自动化印刷包装机械设备体积较大，移动不便。因此本领域技术人员提供了一种多功能自动化印刷包装机械设备，以解决上述背景技术中提出的问题。

发明内容：

本实用新型的目的在于提供一种多功能自动化印刷包装机械设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

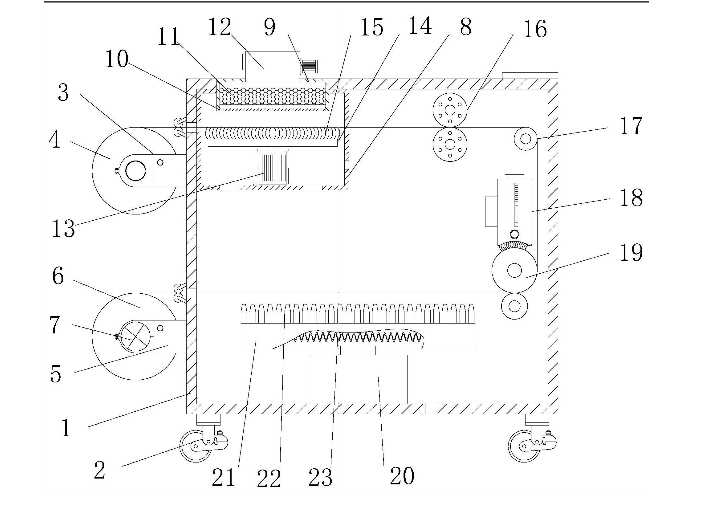

一种多功能自动化印刷包装机械设备箱体内部顶端左侧设置有清理盒，清理盒上端设置有过滤盒，清理盒内部低端设置有第一电机，第一电机上端通过电机轴连接有转盘，转盘上端设置有软刷毛，箱体内部上侧对称设置有熨烫辊，箱体内部右上侧转动连接有导向轮，箱体内部右侧转动连接有印刷辊，箱体内部右侧且位于印刷辊上侧处设置有印刷模块，箱体内部底端设置有送风机，送风机上端设置有加温箱，加温箱上端设置有若干出风管，加温箱内部设置有加热丝。箱体下端左侧和右侧对称设置有若干移动轮。

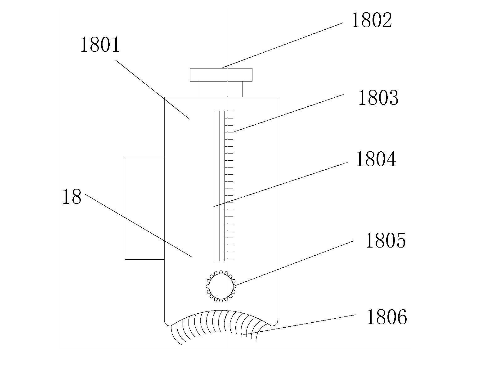

第二辊轮架前端设置有伺服电机，伺服电机通过联轴器连接有收料辊。过滤盒上端贯穿箱体，过滤盒下端设置有细孔滤网层，过滤盒内部设置有活性炭海绵层，过滤盒上端内嵌设置有抽风机。印刷模块包括染料罐、加料口、刻度尺、透视窗、节流阀和刷毛，染料罐上端设置有加料口，染料罐前端平行设置有刻度尺和透视窗，染料罐底端设置有刷毛所述染料罐下部设置有出料管，出料管前端设置有节流阀。箱体上端设置有开关组，开关组电线连接伺服电机、抽风机、第一电机、送风机和加热丝。

与现有技术相比，本实用新型的有益效果是：

本实用新型在结构上设计合理，工作时，第一电机带动转盘转动，软刷毛将需要印染的一面进行清理，避免化纤毛絮等污染物影响印染效果，熨烫辊可将物料熨烫平整方便后期印染且不易串色，而后通过印刷辊进行印刷，通过印刷模块对印刷辊进行染料的添加，使得印刷效果更佳，送风机鼓风送入加温箱经过加热丝加热后通过出风管吹出，烘干染料，在抽风机的抽风下，通过细孔滤网层过滤丝线毛絮等污染物，通过活性炭海绵层降低染料异味对空气的污染，清洁环保，且本装置移动安置方便快捷。
