自动化程度高的轮转切割机

大学仕 2020-10-27 15:01

0点赞 415浏览

摘要：

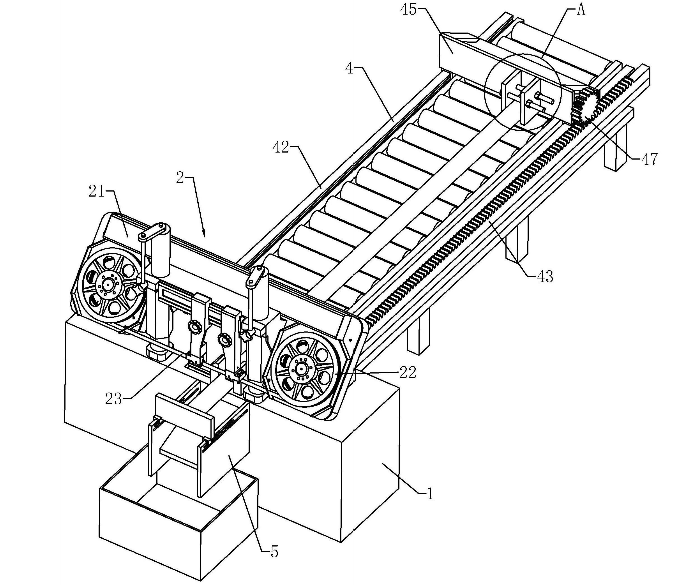

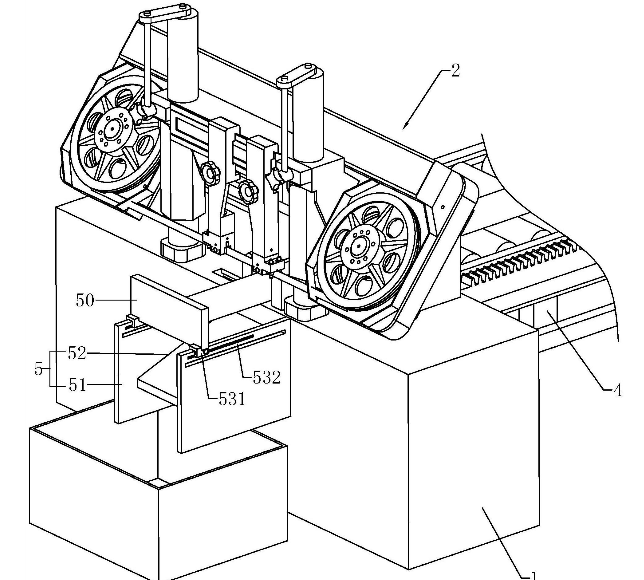

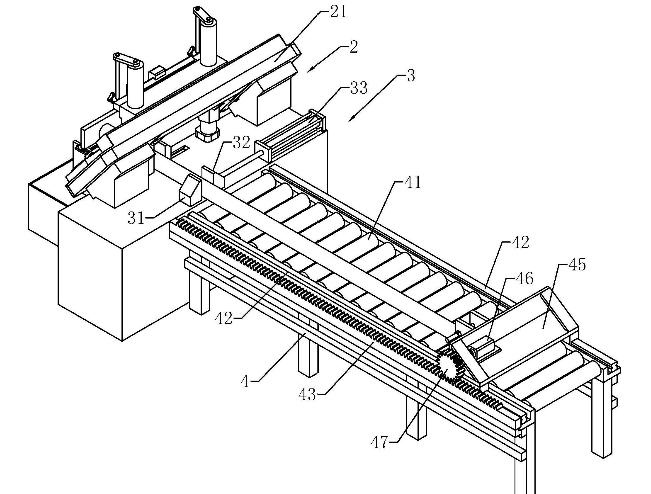

本实用新型涉及一种自动化程度高的轮转切割机，其包括床架、设置在床架上表面的分断装置，床架远离分断装置的一侧设有上料架，上料架上沿上料架的长度方向阵列设有若干转筒，上料架上沿上料架的长度方向固定设有齿条，上料架的上端沿上料架的长度方向滑移连接有用于推送物料的支撑架，支撑架上固定有电机，电机的输出轴上固定连接有与齿条啮合的齿轮，床架上设有用于将物料夹紧的夹紧组件。

背景技术：

带锯床是用于锯切各种金属材料的机床，按结构分为卧式与立式。卧式又可分为双立柱与剪刀式，在机加工中，主要对长杆以及圆柱类的物料进行分断。带锯床又称为轮转切割机。

带锯床下料装置及应用该下料装置的带锯床，它包括机架、设置在机架上的分断装置、设置在分断装置两侧的进料口和出料口、设置在进料口一端的进料装置、设置在进料口和进料装置之间用于固定物料的固定装置。这种带锯床在工作时将物料放在进料装置上，穿过分断装置，锯带不断的移动，将物料进行分断。

但是在实际加工过程中，由于物料非常的长，上述锯床需要人工对物料进行搬运，每分割好一小段物料后，需要人工继续推送物料，起始时物料比较长，物料的尾部需要工作人员扶持，防止物料尾部的晃动。这样操作方式使得工作人员从上料到物料被分断成若干段的过程中，始终扶持原料，从而使得人工劳动强度高。

实用新型内容：

针对现有技术存在的不足，本实用新型的目的在于提供一种自动化程度高的轮转切割机，其优点是物料能够自动进给，代替人工推送物料，减少人工劳动量。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

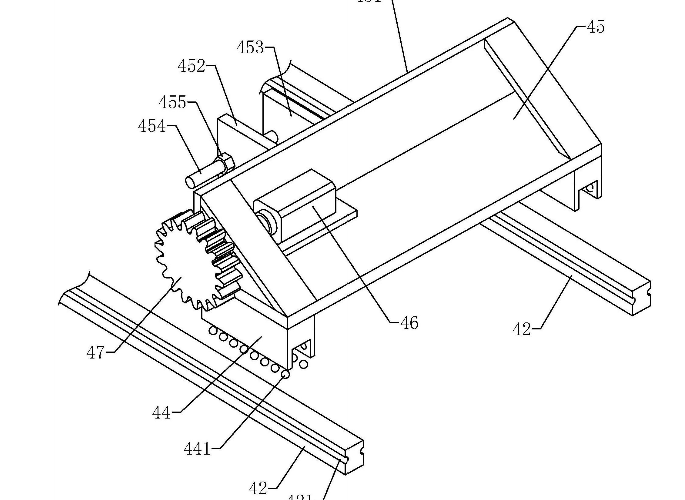

一种自动化程度高的轮转切割机分断装置用于将物料分断，将长的物料分割成所需要的一小段。上料架用于放置物料，转筒的设置用于减小物料和上料架之间的摩擦力。当电机工作时，驱动齿轮转动，齿轮在齿条上滚动，由于电机固定在支撑架上，从而使得电机和支撑架一起移动，支撑架与工件接触。当支撑架向靠近分断装置的一端移动时，会带动工件一起向分断装置的方向移动，从而实现自动进给物料，通过控制支撑架的移动范围，实现控制进给量的作用。
