自动化高效分级筛选设备

大学仕 2020-10-21 14:42

0点赞 384浏览

摘要：

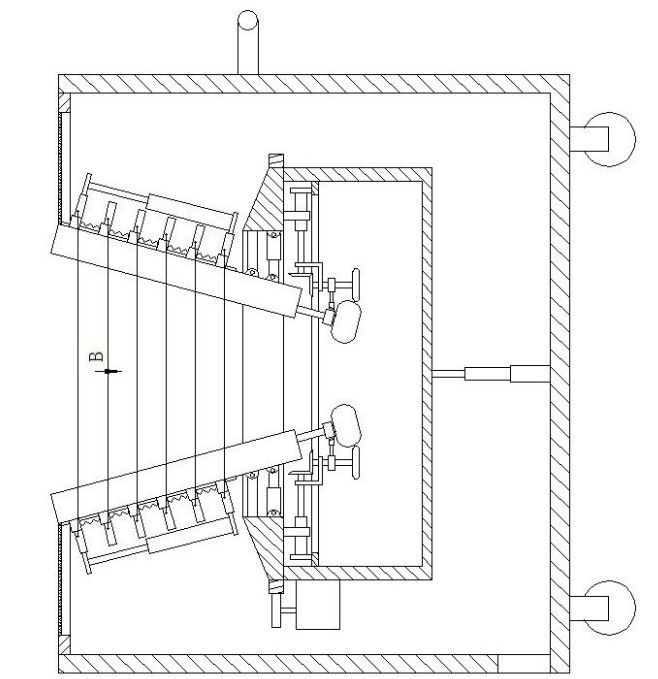

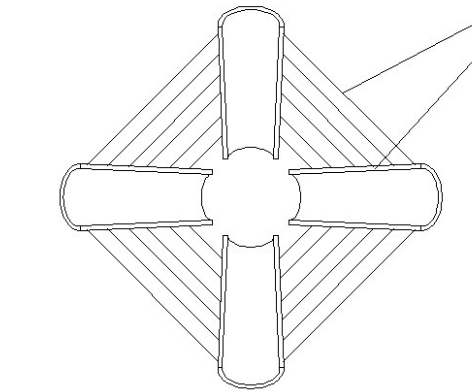

一种文冠果果粒用自动化高效分级筛选设备，包括上端开口的圆柱形的第一箱体，第一箱体内设置上端开口的圆柱形的第二箱体，第二箱体底面中心通过竖直的多节电动伸缩杆与第一箱体内部底面中心固定连接，第二箱体上方设置水平的第一圆环，第二箱体侧面靠近顶部的位置处固定安装电机，第一圆环内设置数个竖直的弧形板。

技术领域：

本发明属于文冠果筛选装置领域，具体地说是一种文冠果果粒用自动化高效分级筛选设备。

背景技术：

文冠果在生产过程中，需要将文冠果果粒进行脱粒和筛选，一般的步骤是将文冠果采摘之后进行脱粒，之后进行筛选，使果壳和果粒分开，上诉过程比较费时，效率不高，现设计一种将采摘和脱粒同步进行的装置，使文冠果进行采摘的同时能够同时脱粒，并同时将果粒和果壳进行分离，从而减少工作流程，提高工作效率。

发明内容：

文冠果果粒用自动化高效分级筛选设备第一箱体底面固定安装矩阵分布四个滑轮，第一箱体侧面固定安装把手。第一箱体左侧面靠近底部的位置处开设第一通孔，第一通孔内端固定安装倾斜的引导管，第二箱体底面对应引导管顶部的位置处开设第二通孔，第二通孔底部固定安装电磁阀，第一箱体右侧面靠近底部的位置处开设第三通孔。第一箱体开口处设置水平的第二圆环，第二圆环通过轴承与第一箱体内壁连接，第二圆环内侧面通过环形弹力布与弧形板的外侧面顶部固定连接。

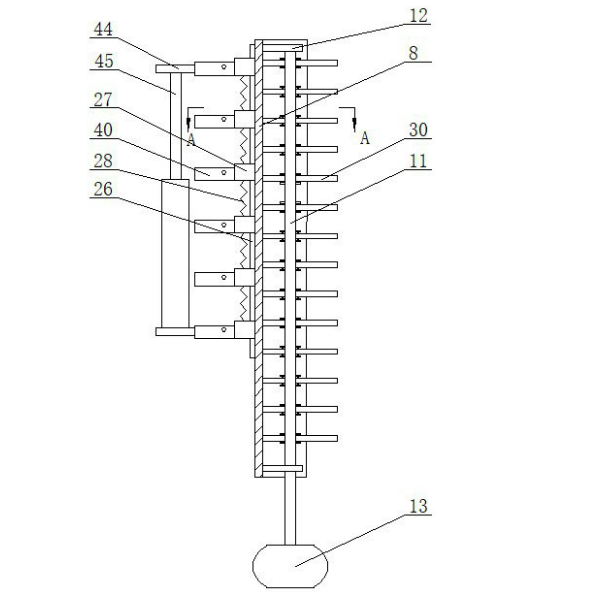

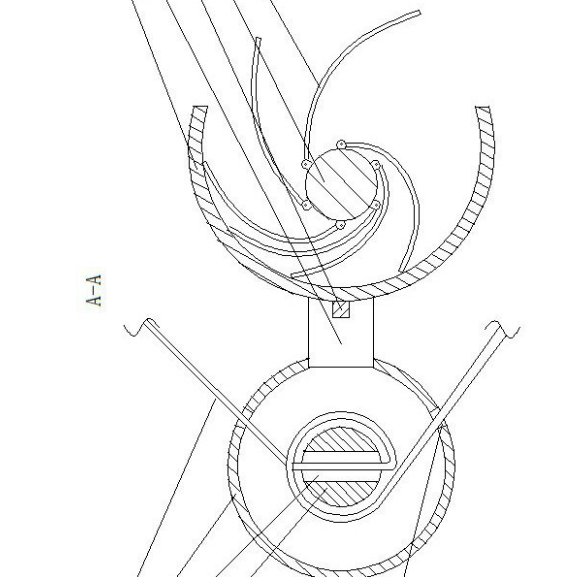

收纳装置包括盒体，盒体侧面与对应的滑块固定连接，盒体内部底面中心设置竖杆，竖杆底部通过轴承与盒体连接，且连接处安装扭簧，盒体侧面沿竖杆轴线与第一转轴轴线所在的平面开设两对称的第四通孔，竖杆侧面开设第五通孔，环形钢丝绳依次穿过第四通孔和第五通孔。弧形板的一侧均设置两块挡板，其中一块挡板与对应的最上方的收纳装置侧面固定连接，另一块挡板与对应的最下方的收纳装置侧面固定连接，两块挡板之间通过第二电动伸缩杆固定连接。弧形杆一端通过铰接与第一转轴连接。弧形杆为弹性杆，弧形杆一端与第一转轴固定连接。

有益效果：

本发明结构合理，成本低，设计巧妙，通过一个电机既能带动第一圆环转动，也能够带动第一转轴转动，且在使用的过程中，即使第一转轴的轴线发生偏移也能够保证第一转轴的转动不受影响。

同时伸缩轴伸长又保证了装置的稳定，且本装置的自动化程度较高，且使用高效快捷，能够在将文冠果采摘之后直接进行脱粒操作，大大节约了时间，提高了工作效率，且能够在脱粒的同时能够有效的将果壳和果粒分别装在不同的箱体里，减少了工人将果壳和果粒分开的时间，能够有效的对文冠果果粒和果壳进行筛选，为后续的步骤节约时间，提高生产产量，适合大面积推广。
