一种智能自动化绣花机的制作方法

大学仕 2020-09-10 16:49

0点赞 531浏览

本实用新型涉及绣花机技术领域，尤其涉及一种智能自动化绣花机。

背景技术：

电脑绣花机是当代最先进的绣花机械，它能使传统的手工绣花得到高速度、高效率的实现，并且还能实现手工绣花无法达到的“多层次、多功能、统一性和完美性”的要求，是一种体现多种高新科技的机电产品，目前市场上的电脑绣花机普遍为大型设备，适用于纺织工厂使用，而小型的自动绣花设备，适合小刺绣作坊或者刺绣单件定制作坊使用的绣花设备较少，如今定制服装的需求量越来越大，为匹配定制服装，定制刺绣的需求量也是逐渐增大，而定制刺绣一般只需绣出一件，所以目前的定制刺绣以手工刺绣加工方式为主，不仅效率低，人工成本也高。

技术实现要素：

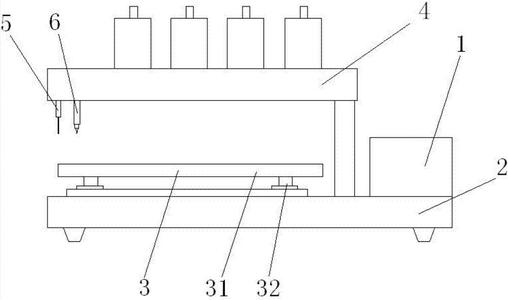

本实用新型为解决上述技术问题，提供了一种智能自动化绣花机，用于小批量定制刺绣，包括控制器、机架、工作台，悬伸梁和绣头。所述工作台、悬伸梁和控制器均安装在所述机架上，所述机架的底部安装有减震支撑脚。

所述工作台包括台板和XY位移机构，所述XY位移机构包括X轨道,Y轨道，X轴驱动电机和Y轴驱动电机，所述台板安装在所述XY位移机构上，通过所述X轴驱动电机和Y轴驱动电机带动实现XY方向平移，采用移动工作台的方式会比移动悬伸梁和绣头的方式来的省力，同时设备的稳定性较强。

所述台板上安装有绣框，刺绣用的底布固定在所述绣框上；所述绣头安装在所述悬伸梁上，所述绣头包括至少一个绣花机头，所述绣花机头等间距安装成一排，不同的绣花机头可以使用不同颜色的绣线，所述绣花机头包括绣针，所述绣针指向所述台板。

所述控制器包括微处理器、显示屏、操控面板和输入端口，所述显示屏、操控面板、输入端口、X轴驱动电机和Y轴驱动电机均电性连接所述微处理器。使用时，可以通过输入端储存入绣花图案，然后通过操控面板选择所要使用的绣花图案，也可以通过操控面板和显示屏，绘制所需的绣花图案，再通过控制器控制所述XY位移机构和绣头进行自动刺绣。

进一步的，所述悬伸梁上设有镂空装置，所述镂空装置包括雕刻笔和雕刻笔安装座，使用者可以通过镂空装置，在已经绣好图案的底布上制作镂空图案，形成镂空刺绣。

进一步的，所述雕刻笔包括电热丝加热装置和雕刻尖头，所述电热丝加热装置连接电源，并通过电热丝缠绕所述雕刻尖头，即该雕刻笔是采用热熔底布的方式熔断布料。

进一步的，所述雕刻笔固定安装在所述雕刻笔安装座上，所述雕刻笔安装座包括升降机构，所述雕刻尖头指向所述工作台。当刺绣结束后，雕刻笔通过升降机构下移，使得雕刻尖头能够接触到底布。

进一步的，所述雕刻笔可拆卸安装在所述雕刻笔安装座上，当刺绣结束后，工作人员可以拿起雕刻笔进行雕刻。

进一步的，所述X轴驱动电机和Y轴驱动电机均为步进电机。

由上述对本实用新型的描述可知，和现有技术相比，本实用新型具有如下优点：

本申请提出一种智能自动化绣花机，包括控制器、机架、工作台，悬伸梁、绣头和镂空装置，使用者可以将刺绣的图案储存到控制器中，通过控制器控制工作台和绣头进行自动化刺绣，最后通过镂空装置进行镂空刺绣，结构简单，功能多样，使用方便。

技术特征：

1.一种智能自动化绣花机，用于小批量定制刺绣，其特征在于，包括控制器、机架、工作台，悬伸梁和绣头；所述工作台、悬伸梁和控制器均安装在所述机架上，所述机架的底部安装有减震支撑脚；所述工作台包括台板和XY位移机构，所述XY位移机构包括X轨道,Y轨道，X轴驱动电机和Y轴驱动电机，所述台板安装在所述XY位移机构上，通过所述X轴驱动电机和Y轴驱动电机带动实现XY方向平移，所述台板上安装有绣框；所述绣头安装在所述悬伸梁上，所述绣头包括至少一个绣花机头，所述绣花机头等间距安装成一排，所述绣花机头包括绣针，所述绣针指向所述台板；所述控制器包括微处理器、显示屏、操控面板和输入端口，所述显示屏、操控面板、输入端口、X轴驱动电机和Y轴驱动电机均电性连接所述微处理器。

2.根据权利要求1所述的一种智能自动化绣花机，其特征在于，所述悬伸梁上设有镂空装置，所述镂空装置包括雕刻笔和雕刻笔安装座。

3.根据权利要求2所述的一种智能自动化绣花机，其特征在于，所述雕刻笔包括电热丝加热装置和雕刻尖头，所述电热丝加热装置连接电源，并通过电热丝缠绕所述雕刻尖头。

4.根据权利要求3所述的一种智能自动化绣花机，其特征在于，所述雕刻笔固定安装在所述雕刻笔安装座上，所述雕刻笔安装座包括升降机构，所述雕刻尖头指向所述工作台。

5.根据权利要求3所述的一种智能自动化绣花机，其特征在于，所述雕刻笔可拆卸安装在所述雕刻笔安装座上。

6.根据权利要求1所述的一种智能自动化绣花机，其特征在于，所述X轴驱动电机和Y轴驱动电机均为步进电机。

技术总结
本实用新型提供了一种智能自动化绣花机，包括控制器、机架、工作台，悬伸梁和绣头。所述工作台包括台板和XY位移机构，所述XY位移机构包括X轨道,Y轨道，X轴驱动电机和Y轴驱动电机，所述台板安装在所述XY位移机构上。所述台板上安装有绣框，刺绣用的底布固定在所述绣框上；所述绣头安装在所述悬伸梁上，所述绣头包括绣花机头，所述绣花机头包括绣针，所述绣针指向所述台板。所述控制器包括微处理器、显示屏、操控面板和输入端口。使用时，通过输入端储存入绣花图案，通过操控面板选择所要需的绣花图案，或通过操控面板和显示屏，绘制所需的绣花图案，再通过控制器控制所述XY位移机构和绣头进行自动刺绣，使用方便，能够节省定制刺绣的人工成本。

技术研发人员：宇恒星;王晓渊;张惠芳;刘宪青;付芬;崔叶
受保护的技术使用者：银川滨河如意服装有限公司
技术研发日：2018.01.17
技术公布日：2018.09.18
