摘要:

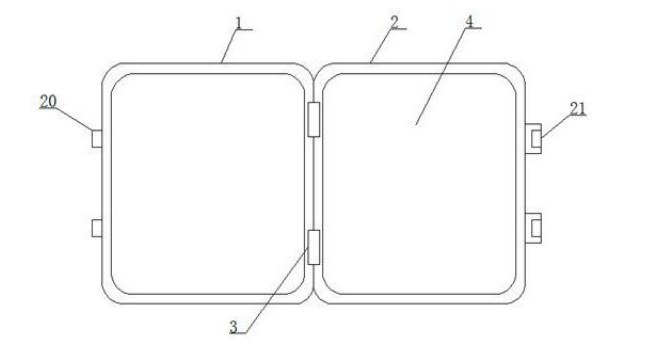

本实用新型公开了一种配网自动化装置,包括箱体一和位于箱体一一侧的与其相匹配的箱体二,箱体二通过合页与箱体一相连接,箱体一内设有放置槽,放置槽内设有配网自动化校验仪本体,配网自动化校验仪本体通过防护机构放置于放置槽内,防护机构包括位于箱体一内顶端的连接块,连接块的两侧均对称设有夹持爪一和夹持爪二,夹持爪一和夹持爪二分别均通过转轴与连接块相连接。
技术领域:
本实用新型涉及配网自动化装置技术领域,具体来说,涉及一种配网自动化装置。
背景技术:
利用现代电子技术、通信技术、计算机及网络技术,将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行集成,构成完整的自动化管理系统,实现配电系统正常运行及事故情况下的监测、保护、控制和配电管理。它是实时的配电自动化与配电管理系统集成为一体的系统,配电网自动化是运用计算机技术、自动控制技术、电子技术、通信技术及新的高性能的配电设备等技术手段,对配电网进行离线与在线的智能化监控管理,使配电网始终处于安全、可靠、优质、经济、高效的最优运行状态,配网自动化校验仪主要适用于智能电网配网自动化终端产品的现场校验。
但是目前市场上的配网自动化装置因液晶显示屏和操作按键裸露在外,携带时容易挤压受损,而影响正常使用的问题,且在运输过程震动力较大,给配网自动化校验仪内部电路板一个冲击力,在工作人员携带出行时,配网自动化校验仪受到颠簸,而导致内部电路板松动,影响正常使用。
实用新型内容:
针对相关技术中的问题,本实用新型提出一种配网自动化装置,以克服现有相关技术所存在的上述技术问题。
本实用新型采用的具体技术方案如下:

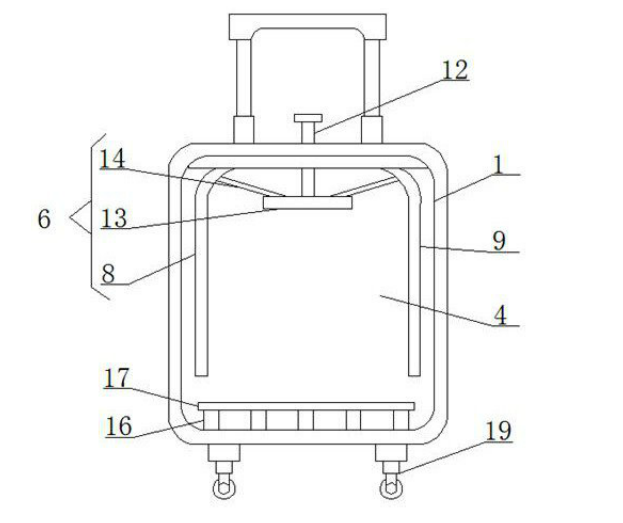

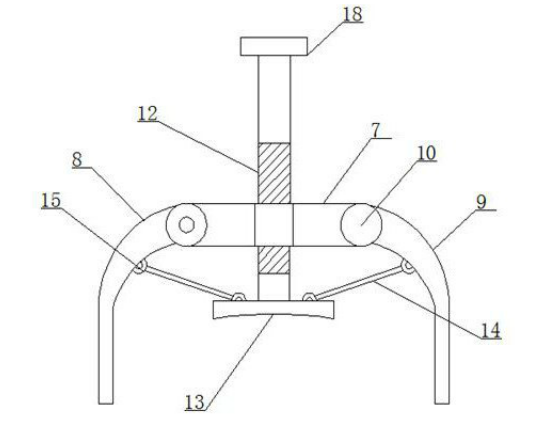

所述箱体一的顶端中部设有延伸至所述箱体一内并贯穿连接块的螺杆。螺杆的底端设有按压板。按压板为类L形结构。按压板通过连杆分别与所述夹持爪一和所述夹持爪二相连接。且连杆通过轴承分别与所述夹持爪一和所述夹持爪二相连接。箱体一内的底端设有若干均匀分布的减震弹簧。减震弹簧的顶端均设有垫板。

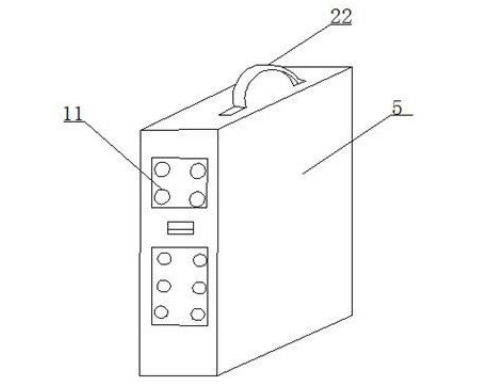

所述箱体一的顶端设有与所述螺杆相匹配的把手,且箱体一的顶端开设有与螺杆相匹配的螺纹槽。所述箱体一和所述箱体二的顶端分别均设有若干均匀分布的导轮,导轮通过伸缩杆与箱体一和所述箱体二相连接。箱体一远离所述箱体二的一侧对称设有卡槽,箱体二远离所述箱体一的一侧对称设有与卡槽相匹配的卡块。所述配网自动化校验仪本体的顶端中部设有提手,提手上设有柔性层,且配网自动化校验仪本体的一侧设有插线校验口。
本实用新型的有益效果为:
通过将箱体一和箱体二配合设计为拉杆箱的形式,不仅便于携带,且避免了液晶显示屏和操作按键裸露在外,携带时容易挤压受损,而影响正常使用的问题,防护机构和减震弹簧给配网自动化校验仪内部电路板一个缓冲力,在工作人员携带出行时,避免了配网自动化校验仪受到颠簸,而导致内部电路板松动,影响正常使用的问题。
