自动化生产用转接台

大学仕 2020-09-03 10:20

0点赞 381浏览

摘要：

本实用新型提供一种自动化生产用转接台，包括放置底板、移动底板和转接箱，放置底板的上表面设有放置气缸，放置气缸的活塞杆与移动底板的下表面相连，转接箱内设有转接板和减震件，所诉的减震件为多个，减震件包括上连接板、弹簧和下连接板。

技术领域：

本实用新型属于自动化设备生产技术领域，尤其是涉及一种自动化生产用转接台。

背景技术：

自动化技术广泛用于工业、农业、军事、科学研究、交通运输、商业、医疗、服务和家庭等方面。采用自动化技术不仅可以把人从繁重的体力劳动、部分脑力劳动以及恶劣、危险的工作环境中解放出来，而且能扩展人的器官功能，极大地提高劳动生产率，增强人类认识世界和改造世界的能力。

在工厂使用自动化设备时经常需要将中间产物人工搬运到不同地方进行加工使用，这样做容易出现搬运不当造成中间产物损坏的现象，且经常发生搬运时脱手砸伤工人脚面的现象，存在安全隐患。

实用新型内容：

本实用新型的目的是提供一种能够方便对中间产物进行搬运，避免出现安全隐患，且能够对不同高度的自动化设备的中间产物进行转接的自动化生产用转接台，尤其适合在自动化设备生产的过程中。

本实用新型的技术方案是：

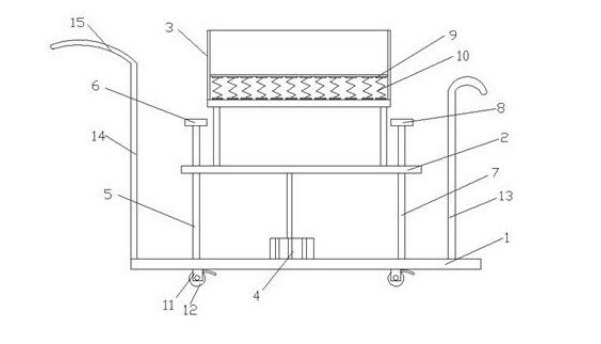

上连接板的另一端与弹簧的一端相连，弹簧的另一端与下连接板的一侧相连，下连接板的另一侧与转接箱底壁上表面相连。放置底板下表面四个端角处分别通过支撑架设有滑动件，滑动件包括万向轮，支撑架内设有万向轮，万向轮上设有锁扣。

放置底板的上表面四个角落处分别设有第一左滑杆、第二左滑杆、第一右滑杆、第二右滑杆，第一左滑杆、第二左滑杆分别穿过移动底板左侧上的第一左穿孔、第二左穿孔，且分别与第一左阻板、第二左阻板的下表面相连，第一右滑杆、第二右滑杆分别穿过移动底板右侧上的第一右穿孔、第二右穿孔，且分别与第一右阻板、第二右阻板的下表面相连。左支板、右支板设在第一左滑杆、第二左滑杆、第一右滑杆、第二右滑杆之间。放置底板上的右侧设有竖杆，在竖杆上设有推手。放置底板上的左侧设有连接杆，连接杆的上端与弧形连接板，在弧形连接板上设有固定孔。
