自动化鱼块输送流水线

大学仕 2020-08-28 09:03

0点赞 634浏览

摘要：

本发明提供了一种自动化鱼块输送流水线，包括输送线和封装线，封装线连接于输送线的末端，且水平高度低于输送线，输送线的末端设有分流装置，封装线的始端设有对应分流装置的接鱼盒，输送线和封装线的传送方向一致。

技术领域：

本发明属于冷冻产品流水线技术领域，具体地说本发明涉及一种自动化鱼块输送流水线。

背景技术：

经快冷冻结后的产品应尽快装箱，并尽快进入冻结物冷藏库。但要装箱之间，首先需要进行封装，以保证冷冻产品的卫生、质量，更方便于运输。封装需要通过流水线采用热封装置封装，这个过程需要快速且自动化程度高，同时对作业场所的温度也必须严加控制。因此对冷冻产品进行快速真空密封封装是冷冻产品生产流水线上的一个重要环节。但目前的冷冻产品生产线上，对冷冻产品封装虽然已经实现了自动化，但封装过程中对冷冻产品的放置却往往需要人工完成，这不仅拖慢了封装速度，对产品的卫生安全也难以保证，更因为人工作业而使得低温化需求变得不可控。

发明内容：

本发明的目的是提出一种全自动化鱼块输送流水线，整个过程无需人工介入，规避了因人工作业而造成的封装速度慢，难以保证产品的卫生安全，低温化需求不可控等问题。

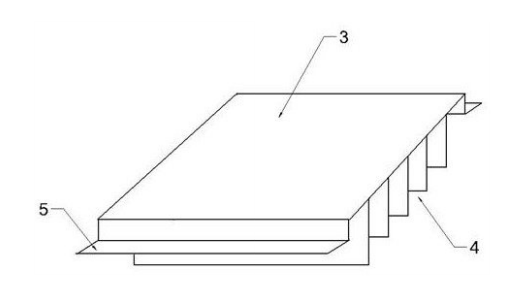

本发明的自动化鱼块输送流水线，包括输送线和封装线，封装线连接于输送线的末端，且水平高度低于所述输送线，输送线的末端设有分流装置，封装线的始端设有对应分流装置的接鱼盒，输送线和封装线的传送方向一致。封装线在高度上略低于输送线，更有利于接鱼盒顺利接收鱼块，鱼块在输送线上先为无序摆放，经过分流装置后，被分流为整齐的列队，进而可有序地输送至接鱼盒，以实现后序的封装。分流装置为罩于输送线上端的分流盖，分流盖内侧等分为多个长条形的分流格。接鱼盒由若干个排列成矩阵的鱼盘组成，接鱼盒每一横行鱼盘的数量与分流格的数量相一致。接鱼盒每一横行鱼盘的数量和位置关系皆与分流格保持一致。

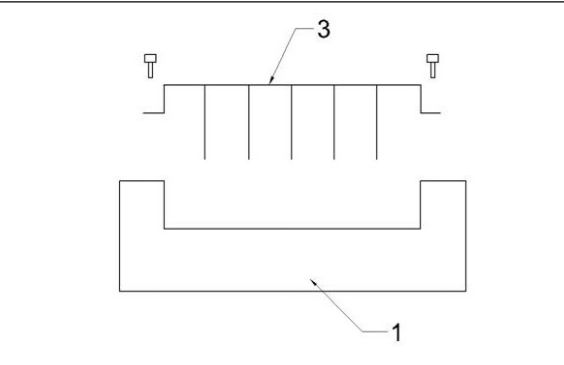

所述分流格的内部竖边长于两侧边，输送线为U型槽结构，分流格的内部竖边与所述输送线的槽内水平面之间预留有高度间隙。为了对应输送线的内部结构，分流格设置为内部竖边长于两侧边，高度间隙的预留是为了避免竖边接触到槽内平面，引起卡滞。接鱼盒的表面覆盖有用于封装鱼块的封装膜。此处的封装膜为封装鱼块底部表面的下封装膜。输送线通过输送线传动轴运行，封装线通过封装线传动轴运行，输送线传动轴和封装线传动轴的运行方向一致。输送线和封装线通过不同的传动轴运行，输送线传动轴和封装线传动轴皆为环形传动轴，输送线传动轴在输送线的末端即将输送线回环向下传送至始端，进行新一轮的输送作业。分流盖的两侧设有折边，分流盖通过所述折边通过焊接或螺纹连接或卡接的方式安装于所述输送线的两侧边上。
