粮食自动化除杂设备

大学仕 2020-08-26 09:12

0点赞 762浏览

摘要：

一种粮食自动化除杂设备包括支撑机构、筛土机构、粮食储蓄机构、杂土储蓄机构、送料机构、检测机构、吸尘机构，所述支撑机构包括支架、底板、顶板和围板，底板固定安装在支架的下端面顶板的下端面与支架的上端面固定连接，围板的下端面与支架的上端面固定连接，筛土机构固定安装在支架内部的上端，粮食储蓄机构和杂土储蓄机构固定安装在支架的内部，送料机构和吸尘机构固定安装在顶板的上端面，检测机构固定安装在支架，筛土机构可以将粮食里面的沙子筛出去，粮食储蓄机构用于储放除杂后的粮食，送料机构用于输送需要除杂的粮食，检测机构用来检测和控制设备的运行，吸尘机构可以吸取无法筛下和比较轻的杂物。

技术领域：

本发明涉及自动化农业生产设备技术领域，特别涉及一种粮食自动化除杂设备。

背景技术：

现在粮食加工成食品的时候通常需要将粮食中的杂物进行除去，因为是田间生长，在收割的时候难免有土和一些秸秆等杂物，现有的粮食除杂通常需要人工操控工具去实，从而耗费了大量的人力和物力，因此需要一种粮食自动化除杂设备，可以实现了粮食的自动化除杂，极大的提高了除杂的干净程度，提高了生产力，方便了食品加工的使用。

发明内容：

针对上述问题，本发明提供一种粮食自动化除杂设备，通过驱动电机带动主动齿轮，进而带动从动齿轮，从而驱动框架进行翻转，从而实现了除杂后的粮食的翻到，通过电动马达驱动连杆，进而使活动框上的滚轮在凹凸轨道上的滚动，从而实现了往复筛盘的筛土功效。

本发明所使用的技术方案是：

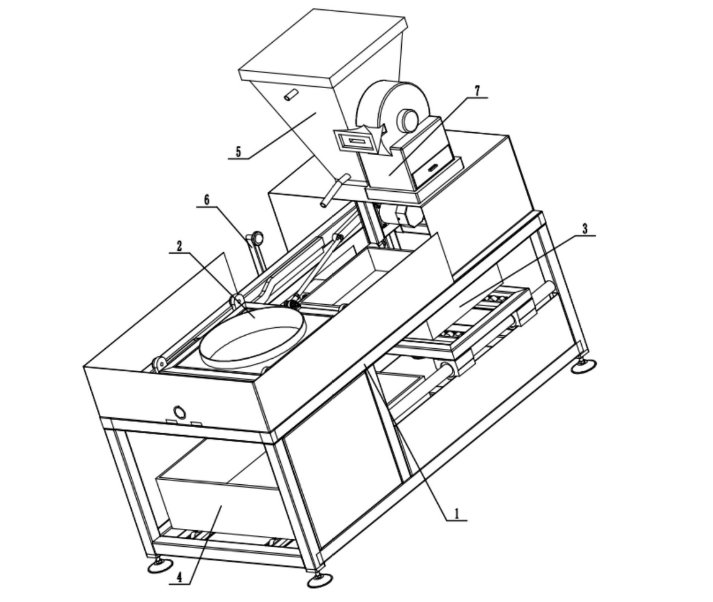

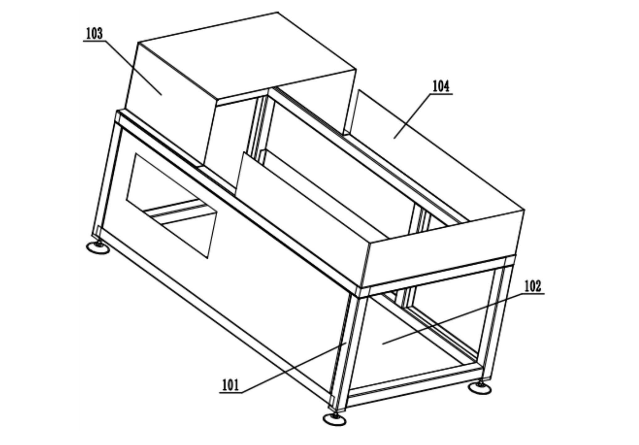

一种粮食自动化除杂设备包括支撑机构、筛土机构、粮食储蓄机构、杂土储蓄机构、送料机构、检测机构、吸尘机构，支撑机构包括支架、底板、顶板和围板，底板固定安装在支架的下端面，顶板的下端面与支架的上端面固定连接，围板的下端面与支架的上端面固定连接，筛土机构固定安装在支架内部的上端，筛土机构用于将粮食的筛土，粮食储蓄机构和杂土储蓄机构固定安装在支架的内部，送料机构和吸尘机构固定安装在顶板的上端面，检测机构固定安装在支架上。

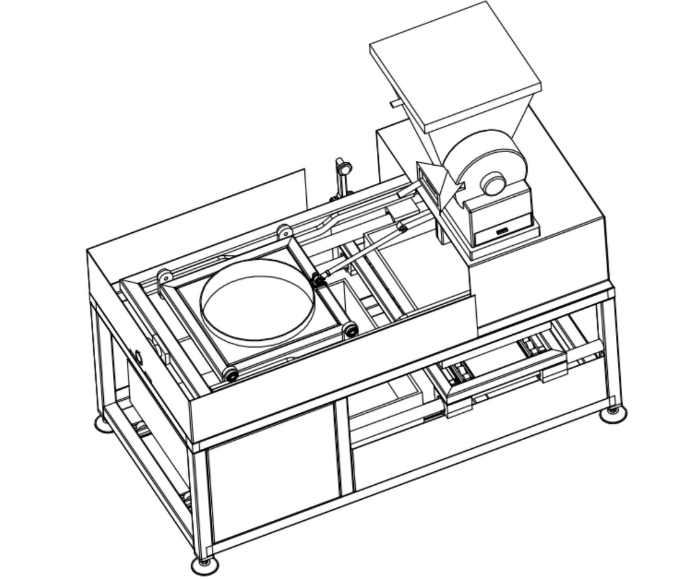

筛土机构包括框架、支座、驱动电机、主动齿轮和从动齿轮，支座固定安装在支架的上端面驱动电机固定安装在顶板的后端面上，其电机轴与主动齿轮固定连接，从动齿轮固定安装在框架上的转轴上，主动齿轮与从动齿轮相互啮合，框架上的转轴与支座转动连接。筛土机构还包括电动马达、连杆、活动框、凹凸轨道、滚轮和往复筛盘，电动马达固定安装在框架上端面的挡板上，其电机轴与连杆的后端固定连接，连杆的前端与活动框铰支座上的连接轴转动连接，框架的内侧面上设有凹凸轨道，活动框的上端面上设有往复筛盘，活动框的侧端面上设有滚轮，滚轮与凹凸轨道滚动配合。
