自动化水果贴标机

大学仕 2020-08-13 13:42

0点赞 877浏览

摘要：

本实用新型涉及贴标机技术领域，尤其涉及一种自动化水果贴标机，解决了现有人工手动水果贴标效率低、劳动强度大且难以达到统一标准的缺点包括上料斗。设置与上料斗底部的导管，安装在导管末端底部的收纳箱以及设置与导管一侧的安装板，位于上料斗所述导管外侧设有支架。

技术领域：

本实用新型涉及贴标机技术领域，尤其涉及一种自动化水果贴标机。

背景技术：

现有水果标签的贴标大多采用人工手动进行，其存在的缺点是手工生产效率低，操作人员的劳动强度大，由于是人手操作，且每个人的操作熟练程度参差不齐，以致贴标的质量难于达到统一的要求。

实用新型内容：

本实用新型的目的是为了解决现有人工手动水果贴标效率低、劳动强度大且难以达到统一标准的缺点，而提出的一种自动化水果贴标机。

为了实现上述目的，本实用新型采用了如下技术方案;

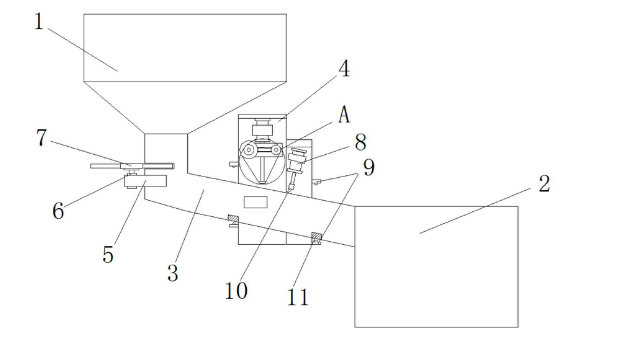

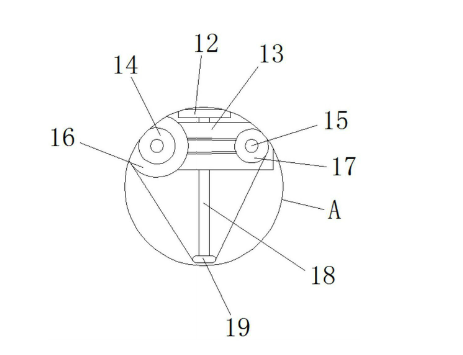

一种自动化水果贴标机包括上料斗，设置与上料斗底部的导管，安装在导管末端底部的收纳箱以及设置与导管一侧的安装板，位于上料斗导管外侧设有支架，支架的内部卡接有拨动电机。安装板的内部分别通过螺栓固定有贴标伸缩杆和格挡伸缩杆，贴标伸缩杆的伸缩端设有支板，其内部通过轴承连接有两根转轴，支板的后侧还通过螺栓固定有伺服电机，支板的底部还焊接有竖向设置的顶杆，顶杆的末端套设有压垫。上料斗的底部外侧开设有通槽，拨动电机的输出端套接有拨动叶片，拨动叶片的一端穿过通槽且延伸至上料斗的一侧内部。

位于安装板两侧的导管底部卡接有透明玻璃块，位于上述透明玻璃块的上下均设置有对应的红外收发器。伺服电机的输出端与其中一根所述转轴焊接固定，转轴的外侧还套接有传动带轮，传动带轮的外侧绕设有传动带。转轴的外侧分别套设有贴标卷和收标卷，贴标卷和收标卷的外侧绕设有贴标底纸，贴标底纸与压垫的下表面接触。格挡伸缩杆倾斜安装与安装板上，且格挡伸缩杆的伸缩端设置有弧形挡板。

本实用新型的有益效果是:

1、利用支架末端的拨动电机驱动拨动叶片在通槽的内部转动，使其能够将竖直下落的水果横拨，防止其在导管的内部卡死堵塞导管。

2、在安装板两侧的导管底部卡接透明玻璃块，并在其上下均安装对应的红外收发器，用于检测水果是否通过，并向PLC发送命令。

3、通过格挡伸缩杆伸缩端的弧形挡板格挡水果，并通过贴标伸缩杆带动支板升降，使支板底部顶杆末端的压垫与经过的水果表面接触并施压，实现贴标的功能。

4、利用支板后方安装的伺服电机驱动两根转轴同步转动，从而驱动贴标卷和收标卷转动，从而不断向压垫上导出贴标底纸，方便进行张贴。

使用时PLC启动拨动电机拨动水果，使其能够顺利进入导管内，当第一个水果经过前部的红外收发器时，格挡伸缩杆驱动伸缩端的弧形挡板格挡水果后，启动伺服电机导出贴纸，并驱动贴标伸缩杆底部的压垫下压进行贴标。贴标后格挡伸缩杆收回弧形挡板，使水果继续下落，并通过第二组红外收发器，使下一个水果进行贴标，以此往复，达到自动贴标的功能。
