可自动化生产的灯具

大学仕 2020-07-23 15:04

0点赞 197浏览

摘要：

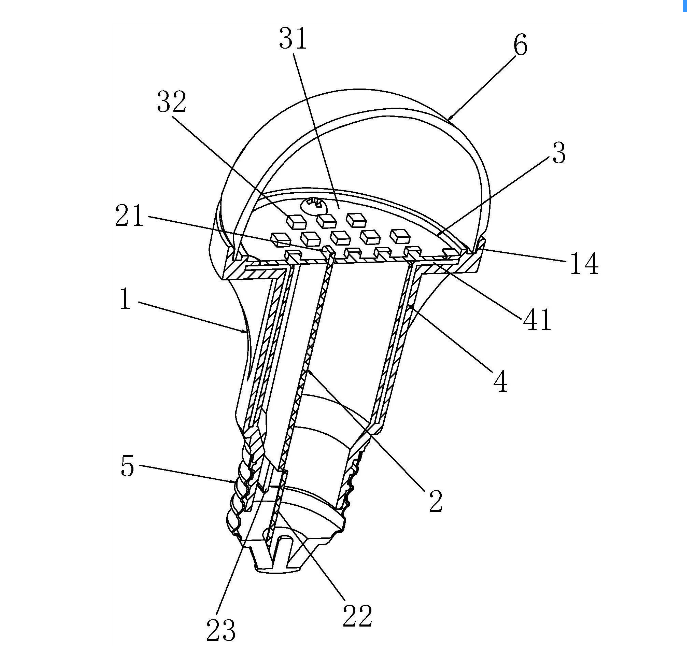

本实用新型公开了一种可自动化生产的灯具，该可自动化生产的灯具包括至少一端开口的灯壳、安装在灯壳内的电源板以及安装在灯壳开口端的光源组件，光源组件包括安装在灯壳上的灯板、及设置在灯板背向灯壳的表面上并与灯板导电连接的光源，灯壳内周壁面上沿灯壳的长度方向设置有至少一条插槽，电源板与插槽配合安装在灯壳内，且电源板靠近光源组件的一端设有导电接触部，导电接触部穿过所述并与光源导电连接。

技术领域：本实用新型涉及灯具领域，尤其涉及一种可自动化生产的灯具。

背景技术：

LED光源由于其绿色环保且高效节能已被广泛应用。现有的LED灯具中如球泡灯，大都包括灯壳及安装在灯壳内的电源板和LED灯，电源板在灯壳内是通过导线与LED灯焊接实现电连接。在生产时电源板与LED灯之间的连接较为复杂且精细，对操作要求较高，通常都需要采用人工操作进行组装连接，这样使得在灯具生产时，难以实现全线的自动化生产，人工成本高且不利于生产效率的提高。

实用新型内容：

本实用新型要解决的技术问题在于，提供一种可自动化生产的灯具，其光源组件与电源板之间无需焊接导线进行导电连接，操作简单、连接可靠。

本实用新型解决其技术问题所采用的技术方案是：

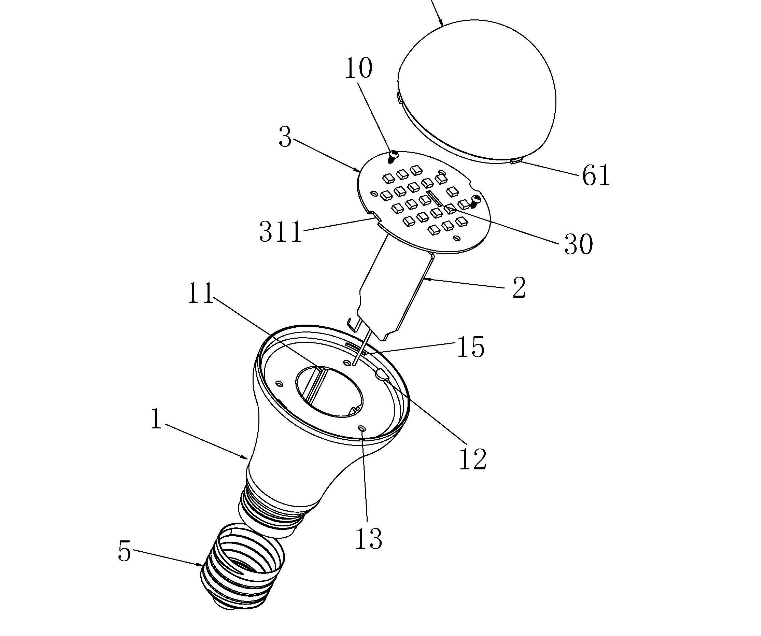

该灯具还包括散热件，散热件与所述灯壳导热相接，并且在所述灯壳开口端的所述散热件上设有导热部，灯板紧贴在所述散热件的导热部上。灯板上设有供导电接触部通过的通孔。导电接触部上设有导电触点，灯板上设有与所述导电触点对应的焊盘，导电触点与所述焊盘焊接连接。导电接触部上设有第一导电触点，通孔内周设有第二导电触点，第一导电触点和第二导电触点导电连接。

灯壳的开口端还设有定位块，灯板上设有与所述定位块配合的定位槽。灯壳的开口端还设有螺柱，灯板通过紧固螺钉锁紧于所述灯壳的所述螺柱上。该灯具还包括灯头灯头安装在所述灯壳与所述开口相对的另一端上并与所述电源板导电连接。电源板上设有用于与灯头导电连接的正极电源线和负极电源线。该灯具还包括透光罩，透光罩罩设在所述光源组件外而固定在所述灯壳上。

本实用新型的可自动化生产的灯具：

电源板通过与插槽配合安装在灯壳内，且电源板通过其上设置的导电接触部穿过光源组件的灯板而与光源导电连接，从而不需焊接导线进行导电连接，连接可靠、操作简单，利于该灯具的自动化生产。该灯具的制造方法，操作简单，可实现全线的自动化生产，效率高。
