中药提取自动化生产设备

大学仕 2020-07-17 00:18

0点赞 409浏览

摘要：

本实用新型涉及中药制备设备技术领域，公开了一种中药提取自动化生产设，包括安装平台、提取罐、控制器、控制柜、控制器与控制柜之间通过电信号连接，提取罐、控制器、控制柜1均被支撑在安装平台上形成一体机。

技术领域：

本实用新型涉及中药制备设备技术领域，尤其涉及一种中药提取自动化生产设备。

背景技术：

现有的中药提取自动化生产设备主要包括提取罐、支撑提取罐的安装平台、控制提取罐工作的控制器、与控制器连接的工控机或微机，控制器和工控机或微机安设在机柜内，机柜放置于控制中心或监控中心，其主要存在如下缺点：

一是控制中心或监控中心与提取罐生产现场普遍存在物理位置距离较远，数据理解不准确或产生歧义，导致生产出来的产品存在严重的质量问题，出现生产过程中大量产品的报废，进而大大提高了生产及运行成本。

二是控制器、工控机放置于远离提取罐生产现场的控制中心或监控中心的集中式控制，一方面在控制中心或监控中心与提取罐生产现场之间需要专门布设线路，使得生产设备对生产现场的位置、空间和环境要求较高，另一方面也容易出现工控机或微机崩溃的情况，以及机柜发生故障的情况，大大降低了实时反馈能力和工作效率

三是上述控制模式成本高。

发明内容：

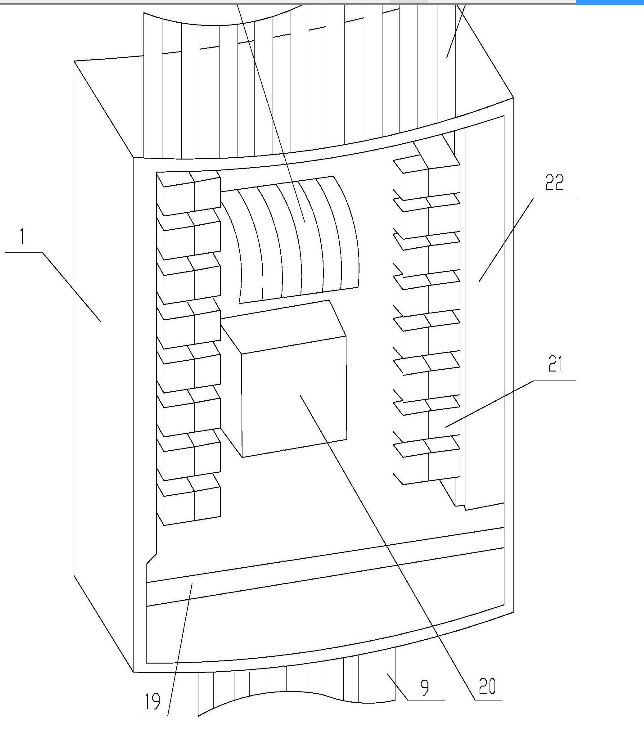

安装平台中心设有安装通孔，提取罐穿设在安装通孔中，从而提取罐被支撑在安装平台上。安装平台上设有走线钢管，控制器、控制柜均套设在走线钢管上，从而控制器、控制柜均被支撑在安装平台上。控制柜通过气管连接有提供空气动力来源的空气压缩机。控制柜内设有汇流板、主气管、开关电源、安全栅，汇流板上安设有电磁阀，控制器与安全栅之间通过穿设在走线钢管内的电源线进行电信号连接，控制器与电磁阀之间通过穿设在走线钢管内的电源线进行电信号连接。

控制器控制电磁阀的开合，主气管连接到空气压缩机。控制柜内的元件布设，来自控制器的电源线与安全栅、电磁阀等相连，再通过不锈钢走线钢管连接至各阀门仪表等设备，压缩空气通过空气压缩机由外部管路连接至柜内的主气管，然后分配给各汇流板，再通过每个电磁阀给出渣门气缸供气，220V交流电连接至控制柜内的开关电源，开关电源将220V交流电转换为24V直流电再给控制器、电磁阀、仪表等供电。

本实用新型由于采用了以上技术方案，具有显著的技术效果：

采用将提取罐、控制器、控制柜被支撑在安装平台形成一体机的设计，实现了生产现场与控制中心的联动控制，避免了生产过程中的各种误操作，大大提高了生产实时反馈能力和工作效率，降低了产品出现质量问题的发生率，该设备结构较简单，操作简便且成本较低。
