电源线自动化生产设备

大学仕 2020-07-17 10:43

0点赞 715浏览

摘要：

本发明公开了一种电源线自动化生产设备，包括主体结构，所述主体结构的整体为U型，链条传送机构架设在主体结构上表面的U形口上，主体结构上表面的左侧自闭口端向开口端依次安装有夹爪送线结构、头部分线剥皮结构、尾部一体式内架打端整形机构和震动送料盘，其上表面的右侧自闭口端向开口端依次安装有尾部分线剥皮结构、地线打端机构、地线分离机构和零火线打端整形机构。

技术领域：

本发明涉及电源线生产设备领域，特别是涉及一种电源线自动化生产设备。

背景技术：

电源线是传输电流的电线，统电源线的加工是由多个工位，通过多种不同的设备，由多个不同的人员操作完成的。其生产效率低、人工成本较高，产品质量的稳定性不高。

发明内容：

本发明主要解决的技术问题是提供一种电源线自动化生产设备，能够解决现有电源线生产存在的上述不足之处。

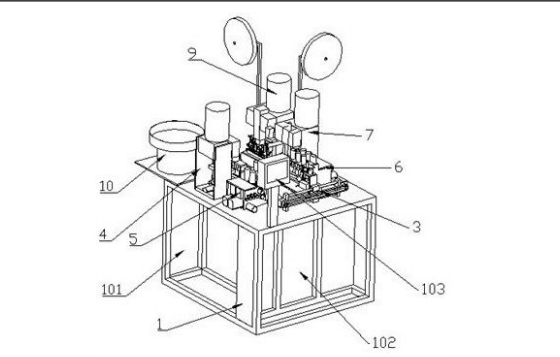

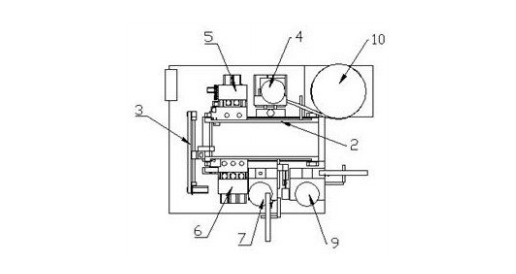

所述主体结构的整体为U型，所述链条传送机构架设在所述主体结构上表面的U形口上，主体结构上表面的左侧自闭口端向开口端依次安装有夹爪送线结构、头部分线剥皮结构、尾部一体式内架打端整形机构和震动送料盘，主体结构上表面的右侧自闭口端向开口端依次安装有尾部分线剥皮结构、地线打端机构、地线分离机构和零火线打端整形机构。

链条传送机构为由一根连杆连接两根链条组成的U形结构，并由一台电机带动，通过连杆使两根链条连动运作。链条传动机构上安装有固定电源线的卡槽。夹爪送线机构内还带有电线切刀。主体结构上带有加工废料集中收集区、安装区和人机控制界面，加工废料集中收集区位于所述主体结构的左右两侧，安装区位于所述主体结构的闭口端，所述人机控制界面安装在所述主体结构带有安装区一端的上表面，并与所述安装区相连接。安装区内安装有电气设备和控制系统，还包括用于所述电源线自动化生产设备传输电线的电线放置架和整线机构。

为解决上述技术问题，本发明采用的另一个技术方案是：

提供一种采用所述的电源线自动化生产设备制备电源线的方法，电线从电线放置架经整线机构整理好后引入所述自动化生产设备中，经夹爪传送至所述送线机构，经切刀切割后，再在所述链条传送机构的传动作用下，依次送经所述尾部送线剥皮机构、头部分线剥皮机构、地线打端机构、尾部一体化内架整形打端机构、地线分离机构和零火线打端整形结构，得到加工好的电源线。

提供一种采用所述的电源线自动化生产设备生产的电源线，包括电线、一体式内架、零火线端子和地线端子，所述电线的一端与所述一体式内架插接连接，其另一端与所述零火线端子和地线端子插接连接。电线的数量为3根，所述零火线端子的数量为2个，且在所述电源线中的位置位于所述地线端子的两侧。
