自动化注塑机

大学仕 2020-07-10 11:44

0点赞 414浏览

摘要:

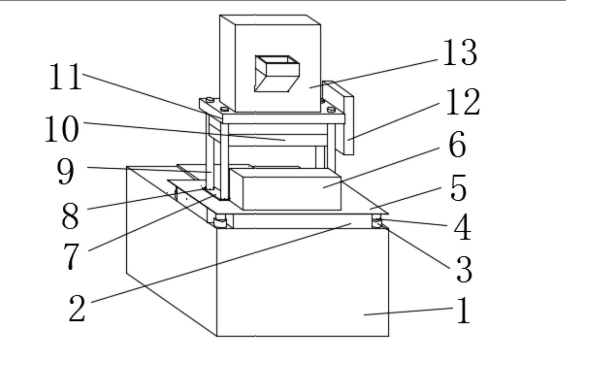

本实用新型公开了一种自动化注塑机包括：注塑机底座，所述注塑机底座的上端表面设置有固定板，所述注塑机底座的上端表面靠近固定板的一侧设置有定位柱，所述定位柱的上端中部表面设置有活动柱，所述活动柱的上端表面设置有连接板，所述连接板的上端表面前部设置有注塑模具，所述连接板的上端表面靠近注塑模具的后部设置有活动垫板，所述活动垫板的上端表面设置有支撑柱，所述支撑柱的上端外表面设置有定位板。所述定位板的上端表面设置有注塑机主体，所述定位板的一侧表面设置有电机箱。

本实用新型所述的一种自动化注塑机，能够增加模具的使用寿命，节省成本，能够方便快捷的进行装卸，节省工作时间，带来更好的使用前景。

技术领域:

本实用新型注塑机领域，特别涉及一种自动化注塑机。

背景技术:

生活中随处可见塑料制品，塑料制品对人类的作用愈发重要，塑料制品在制造过程中需要人工全程进行操作，现有的自动化注塑机在使用时存在一定的弊端，在使用过程中，装置的模具使用寿命不长，导致浪费装置成本，自动化注塑机不易进行装卸工作，导致浪费工作人员工作时间，给人们的使用过程带来了一定的不利影响，为此我们提出一种自动化注塑机。

实用新型内容:

本实用新型的主要目的在于提供一种自动化注塑机，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

所述活动垫板的表面贯穿设置有连接螺丝，所述活动垫板的下端表面通过连接螺丝与连接板的上端表面活动连接，所述连接板的上端表面通过连接螺丝与支撑柱的下端表面连接，所述连接螺丝的数量为若干组，所述连接螺丝呈阵状排布。所述定位板的下端表面设置有工作部件，所述工作部件的外表面通过定位板与支撑柱的一侧表面活动连接，所述工作部件的上端表面通过定位板与注塑机主体的下端表面活动连接。

所述定位柱的内部表面设置有弹簧，所述定位柱的上端表面通过弹簧与活动柱的下端表面活动连接，所述定位柱的上端表面通过活动柱与连接板的下端表面活动连接，所述活动柱的下端表面通过定位柱与注塑机底座的上端表面活动连接，所述定位柱的一侧表面通过注塑机底座与固定板的一侧表面连接，所述定位柱、活动柱与弹簧的数量均为四组，所述定位柱、活动柱与弹簧均呈阵状排布。

与现有技术相比，本实用新型具有如下有益效果：

该种新型自动化注塑机，通过设置的定位柱与活动柱的工作，能够使装置在工作时设置的连接板能够通过定位柱与活动柱之间的工作进行缓冲，使连接板不易损坏，且设置的定位柱与活动柱在进行缓冲时是通过设置的弹簧进行压缩，使定位柱与活动柱之间进行移动工作，避免了装置的模具使用寿命不长，导致浪费装置成本。

通过设置的活动垫板能够对支撑柱与连接板之间进行装卸，且设置的活动垫板的装卸是通过设置的连接螺丝的装卸进行支撑的，且设置的连接螺丝在打开时，能够使支撑柱与连接板之间进行分离，避免了自动化注塑机不易进行装卸工作，导致浪费工作人员工作时间，新型自动化注塑机结构简单，操作方便，使用的效果相对于传统方式更好。
